Hager FI-Block 63A 4 Pole 300mA Typ A 3 Module BF463N
Hager FI-Block:
- Nennstrom in 63A
- 4 Pole
- Nenn-Differenzstrom 300mA
- Typ A
- 3 Module
![](https://www.elettronew.com/48896-large_default/hager-fehlerstromschutzschalter-63a-4-pole-300ma-typ-a-3-module-bf463n.jpg)

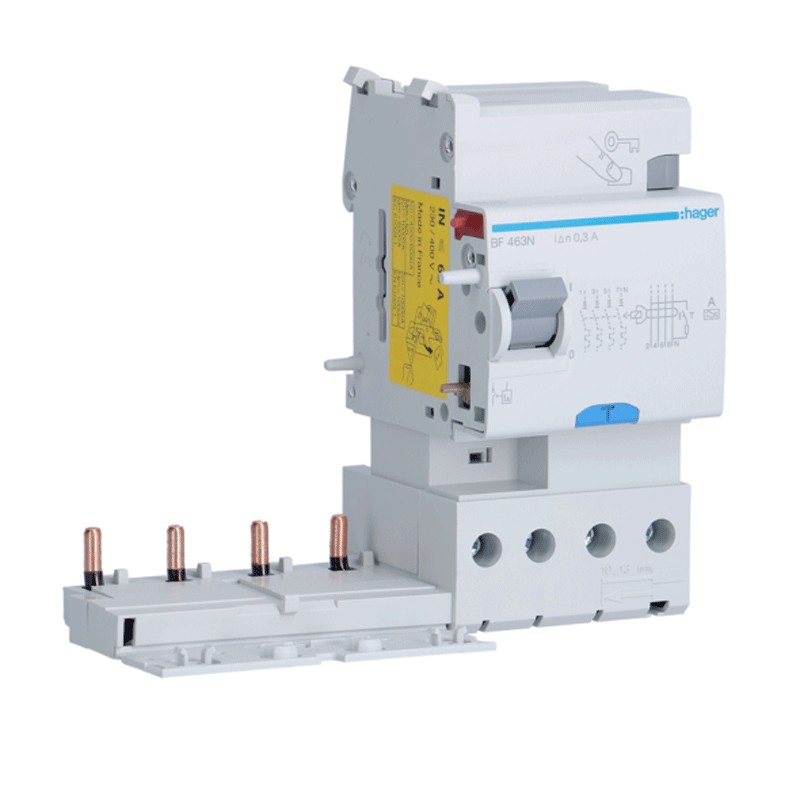

Hager FI-Block 63A 4 Pole 300mA Typ A 3 Module BF463N
Fehlerstromschutzschalter sind mechanisch so konstruiert, dass eine falsche Kopplung zwischen dem Block und dem Leistungsschalter verhindert wird: Die Leistung des Blocks muss immer gleich oder größer als die des Leistungsschalters sein. Die Kunststoffklammer an der Seite ermöglicht eine schnellere Montage des Blocks auf dem Schutzschalter, und ein Druckknopf verhindert das Auslösen.
Sie dient dem Schutz der menschlichen Gesundheit im Falle eines Erdschlusses (elektrischer Leckstrom) oder eines Stromschlags zwischen Phase und Erde und bietet somit auch Schutz vor makroskopischen elektrischen Schlägen, sowohl direkt als auch indirekt, für exponierte Personen.
Der FI-Block Typ A gewährleistet den Betrieb für Wechselstrom und einseitig pulsierende Ströme.
Merkmale:
- Nennbetriebsspannung AC 230 / 400 V
- Nennfrequenz 50 Hz
- Neutrale Position rechts
- Bemessungsisolationsspannung 500 V
- Bemessungs-Fehlerstromfestigkeit 4000 V
- Nennstrom bei 40 °C 63 A
- Frequenz (ETIM-Wertebereich) 50 Hz
- Gesamtverlustleistung 35,5 W
- Verlustleistung pro Pol 10,7 W
- Elektrische Lebensdauer und Anzahl der Zyklen 2000
- Anzahl der Schaltspiele (mechanische Lebensdauer) 2000
- Abmessungen: Tiefe des eingebauten Produkts 9,2 cm - Höhe des eingebauten Produkts 7 cm - Breite des eingebauten Produkts 3,5 cm
- Anzugsdrehmoment 2.9Nm
- Haken hoch für modulare Produkte Kunststoff
- Niedrige Verriegelung für modulare Produkte NA
- Oberer Verriegelungstyp für modulare Produkte ja
- Mindestquerschnitt bei flexibler Leitung 16mm²
- Mindestquerschnitt bei starrem Kabel 25mm²
- Schutzart des Gehäuses IP20
- Art der Schutzdifferenz A
- Betriebstemperatur -5/+40 °C
- Höhenlage 2000m
- Tropentaugliche Ausführung I
Technische Daten
- Module:
- 3
- Pole:
- 4P
- Art des Schalters:
- A
- Differentialstrom:
- 0.3 A
- Ampere:
- 63A
- Stromkreisschutz:
- FI-Blöcke
