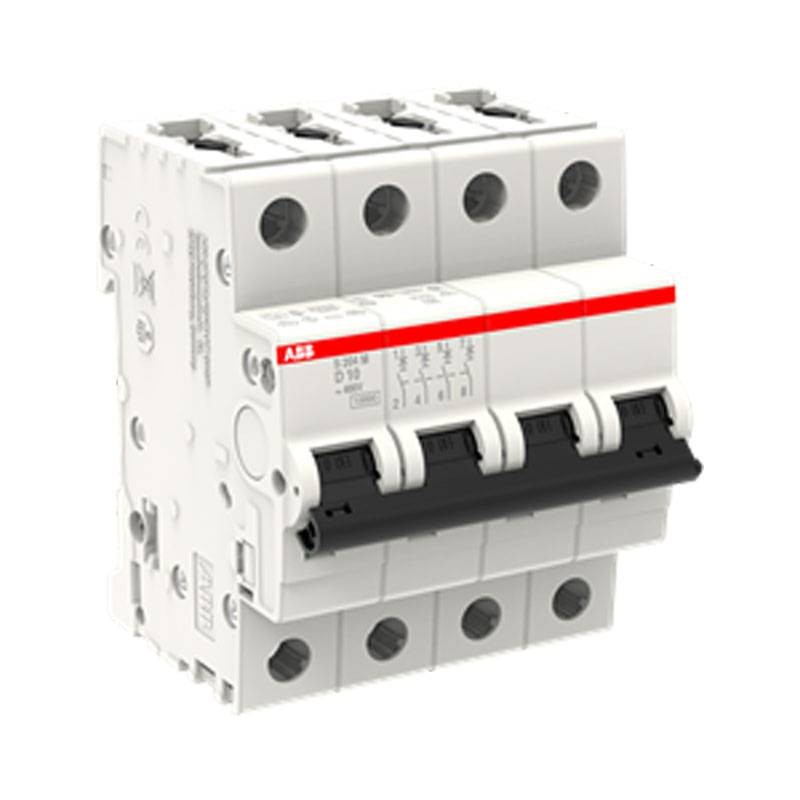

Abb Leitungsschutzschalter S204M 40A 4P 10KA D 4 Module S601931
ABB S601931
4016779604826
Abb Leitungsschutzschalter der Serie S204M:
- Nennstrom 40A
- Pole 4
- Bemessungskurzschlussleistung 10KA (AC)
- Typ D
- 4 Module
- Nennbetriebsspannung: 400V
Abb Leitungsschutzschalter S204M 40A 4P 10KA D 4 Module S601931
166,25 €
166,25 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 10
: 2
Häufig zusammengekauft
Die kompakten Schutzschalter S200 von System pro M schützen Anlagen vor Überlast und Kurzschlüssen und gewährleisten einen zuverlässigen und sicheren Betrieb.
Alle Leitungsschutzschalter der Reihe S200 entsprechen den Normen CEI-EN 60898-1, CEI- EN 60947-2 und UL1077 sowie CSA 22.2 No. 235 (außer der 4,5 kA-Version) und können somit in privaten, gewerblichen und industriellen Anwendungen eingesetzt werden.
Kann mit Differenzialblöcken der Serie DDA 200 kombiniert werden.
Kurve D, Auslöseschwelle von 10 bis 29 mal In, für die Anwendung von Stromkreisen mit hohen Einschaltströmen (Motoren, Transformatoren, usw.).
Ein Leitungsschutzschalter ist eine Sicherheitsvorrichtung, die in der Lage ist, den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d.h. ohne externen Eingriff) zu unterbrechen.
Merkmale:
- Referenznormen: IEC/EN 60898-1 - CSA 22.2 No. 235 - IEC/EN 60947-2 - UL 1077
- Auslösecharakteristik: D
- Nennbetriebsspannung: nach IEC 60898-1 400 V AC - nach IEC 60898-1 400 V - nach IEC 60947-2 440 V AC
- Betriebsspannung: maximal (inkl. Toleranz) 440 V AC - minimal 12 V DC
- Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 440 V
- Stoßspannungsfestigkeit (Uimp): 4 kV auf 2000 m 5 kV - auf Meereshöhe 6,2 kV
- Durchschlagsfeste Spannung: 50/60 Hz, 1 min: 2 kV
- Art der Eingangsspannung: AC/DC
- Nennstrom (In): 40 A
- Bemessungskurzschlussleistung: (AC) 10 kA - (230 V AC) 10 kA - (400 V AC) 10 kA
- Bemessungsgrenzkurzschlussleistung (Icu): (230 V AC) 25 kA - (400 V AC) 15 kA - (440 V AC) 15 kA - (230 V) 25 kA - (400 V) 15 kA
- Bedingter Bemessungskurzschlussstrom (Inc): (230 V) 15 kA - (400 V) 25 kA
- Bemessungsbetriebskurzschlussleistung (Ics): (230 V AC) 7,5 kA
- Nennfrequenz (f): 50 / 60 Hz
- Verlustleistung: 16,8 W bei Nennbetriebsbedingungen pro Pol 4,2 W
- Anschluss der Versorgungsspannung: Arbiträr
- Kontaktstellungsanzeige: Rot EIN / Grün AUS
- Energiebegrenzungsklasse: 3
- Elektrischer Widerstand: 10000 AC Zyklus(e)
- Mechanischer Widerstand: 20000 Zyklus(e)
- Anzahl der geschützten Pole: 4
- Anzahl der Pole: 4
- Überspannungskategorie: III
- Anzugsdrehmoment: 2,8 N-m
- Art der Schraubklemme: Failsafe Bi-directional Cylinder-lift Terminal
- Betätigerbezeichnung: I / O
- Betätigermaterial: Isolationsgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffklasse II, RAL 7035
- Hutschienenmontage: TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715 - TH35-7,5 (35 x 7,5 mm Montageschiene) nach IEC 60715
- Einbaulage: beliebig
- Empfohlener Schraubendreher: Pozidriv 2
- Erhältliches Zubehör: Ja
- Anschlusskapazität: Sammelschiene 10 / 10 mm² - Flexibel mit Aderendhülse 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Starr 0,75 ... 35 mm² - Starr 0,75 ... 35 mm² - Verseilt 0,75 ... 35 mm² - mehrdrähtig
- Einbaumaße: nach DIN 43880 1
- Anschlussart: Schraubklemmen
- Umgebungstemperatur: Betrieb -25 ... +55 °C - Bei Lagerung -40 ... +70 °C
- Referenztemperatur der Umgebungsluft: 30 °C
- Schutzart: IP20
- Breite in Anzahl der modularen Intervalle: 4,0
- Breite des Produkts: 70 mm
- Höhe des Produkts: 88 mm
- Produkttiefe: 69 mm
- Nettogewicht des Produkts: 0,5 kg
- Nettogewicht des Pfostens: 0,125 kg
- Integrierte Tiefe (t2): 69 mm
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 4P
- Kurve: D
- Ausschaltstrom: 10KA
- Schutzart: IP20
- Ampere: 40A
- Stromkreisschutz: Leitungsschutzschalter
