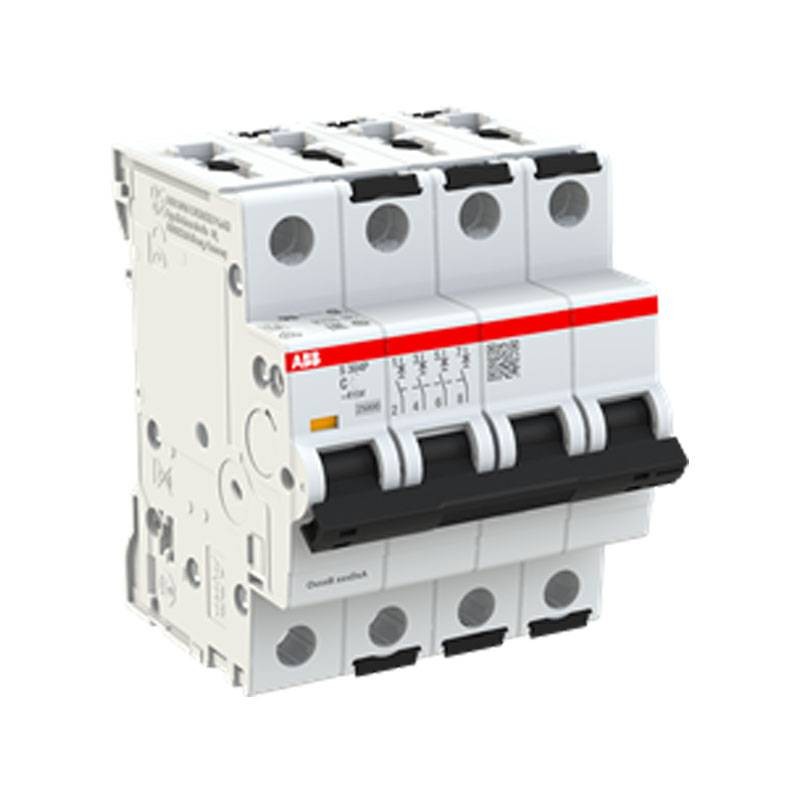

Abb S304P Leitungsschutzschalter 16A 4P 25KA C 4 Module S304PC16
ABB S304PC16
4016779076456
Abb S304P Leitungsschutzschalter:
- 16A Nennstrom
- 4 Pole
- Nennkurzschlussleistung 25KA
- Typ C
- 4 Module
- Nennbetriebsspannung: 415V
Abb S304P Leitungsschutzschalter 16A 4P 25KA C 4 Module S304PC16
109,90 €
109,90 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 1
Häufig zusammengekauft
Auslöseanzeige Das Fenster der Auslöseanzeige des Leistungsschalters ermöglicht es, die Ursache der Auslösung direkt am Leistungsschalter zu erkennen: Kurzschluss, Überlast, xxx usw. oder Handbetrieb.
Die Leistungsschalter der Serie S304P bieten Schutz gegen Überlast und Kurzschluss in Industrieanlagen. Dieses Produkt wird gemäß den internationalen IEC- und UL-Normen für Märkte hergestellt, in denen dies erforderlich ist.
Die C-Kurve kann kurzzeitige Überströme bis zum Fünf- bis Zehnfachen des Nennstroms verkraften und wird häufig in Hausinstallationen eingesetzt.
Ein Leitungsschutzschalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis bei Überstrom automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.
Merkmale:
- Bescheinigungen: Norm: CSA 22.2 No. 235 - Norm IEC/EN 60898-1 - Norm IEC/EN 60947-2 -UL 1077
- Auslösecharakteristik: C
- Nennbetriebsspannung: nach IEC 60898-1 415 V AC - nach IEC 60898-1 415 V - nach IEC 60947-2 415 V AC
- Betriebsspannung: Maximum (inkl. Toleranz) 457 V AC - Maximum 457 V AC - Minimum 12 V AC - Minimum 12 V DC
- Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 500 V
- Steh-Stoßspannung (Uimp): 6 kV
- Durchschlagsfeste Spannung: 50/60 Hz, 1 Minute: 2 kV
- Art der Eingangsspannung: AC/DC Strom
- Nennstrom (In): 16 A
- Bemessungskurzschlussleistung: (AC) 25 kA - (400 V) 25 kA
- Bemessungskurzschlussleistung (Icu): (415 V AC) 25 kA - (440 V AC) 15 kA - (400 V) 25 kA
- Nennfrequenz (f): 50/60 Hz Frequenz
- Verlustleistung: 6,8 W bei Nennbetriebsbedingungen pro Pol 1,7 W
- Anschluss der Versorgungsspannung: Arbiträr
- Kontaktstellungsanzeige: Rot EIN / Grün AUS
- Elektrischer Widerstand: 20000 Zyklen (i)
- Mechanischer Widerstand: 20000 Zyklen (i)
- Anzahl der geschützten Pole: 4
- Anzahl der Pole: 4
- Überspannungskategorie: IV
- Anzugsdrehmoment: 2,8 N-m
- Art der Schraubklemme: Failsafe Bi-directional Cylinder-lift Terminal
- Betätigerbezeichnung: I / O
- Betätigermaterial: Isolationsgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffgruppe I, RAL 7035
- Montage auf DIN-Schiene: TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715 - TH35-7,5 (35 x 7,5 mm Montageschiene) nach IEC 60715
- Einbaulage: beliebig
- Empfohlener Schraubendreher: Pozidriv 2
- Erhältliches Zubehör: Ja
- Anschlusskapazität: Stromschiene 10 / 10 mm² - Flexibel mit Aderendhülse 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Starr 0,75 ... 35 mm² - verseilt 0,75 ... 35 mm² - mehrdrähtig
- Einbaumaße: nach DIN 43880 1
- Breite in Anzahl der Modulabstände: 4,0
- Produktbreite: 70 mm
- Produkt-Höhe: 88 mm
- Produkttiefe: 69 mm
- Produkt-Nettogewicht: 0,496 kg
- Nettogewicht des Pfostens: 0,124 kg
- Integrierte Tiefe (t2): 69 mm
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 415VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 25KA
- Schutzart: IP20
- Ampere: 16A
- Stromkreisschutz: Leitungsschutzschalter
