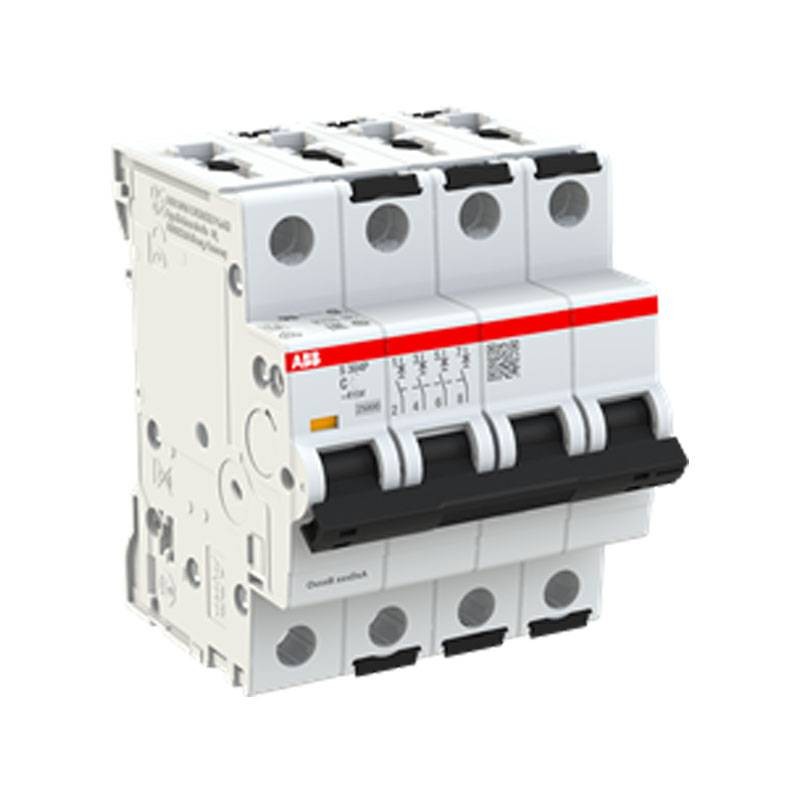

Abb S304P Leitungsschutzschalter 20A 4P 25KA C 4 Module S304PC20
ABB S304PC20
4016779076418
Abb S304P Leitungsschutzschalter:
- Nennstrom 20A
- 4 Pole
- Nennkurzschlussleistung 25KA
- Typ C
- 4 Module
- Nennbetriebsspannung: 415V
Abb S304P Leitungsschutzschalter 20A 4P 25KA C 4 Module S304PC20
109,90 €
109,90 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 2
: 1
Häufig zusammengekauft
Auslöseanzeige Das Fenster der Auslöseanzeige des Leistungsschalters ermöglicht es, die Ursache der Auslösung direkt am Leistungsschalter zu erkennen: Kurzschluss, Überlast, xxx usw. oder Handbetrieb.
Die Leistungsschalter der Serie S304P bieten Schutz gegen Überlast und Kurzschluss in Industrieanlagen. Dieses Produkt wird gemäß den internationalen IEC- und UL-Normen für Märkte hergestellt, in denen dies erforderlich ist.
Die C-Kurve kann kurzzeitige Überströme bis zum Fünf- bis Zehnfachen des Nennstroms verkraften und wird häufig in Hausinstallationen eingesetzt.
Ein Leitungsschutzschalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis bei Überstrom automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.
Merkmale:
- Bescheinigungen: Norm: CSA 22.2 No. 235 - Norm IEC/EN 60898-1 - Norm IEC/EN 60947-2 -UL 1077
- Auslösecharakteristik: C
- Nennbetriebsspannung: nach IEC 60898-1 415 V AC - nach IEC 60898-1 415 V - nach IEC 60947-2 415 V AC
- Betriebsspannung: Maximum (inkl. Toleranz) 457 V AC - Maximum 457 V AC - Minimum 12 V AC - Minimum 12 V DC
- Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 500 V
- Steh-Stoßspannung (Uimp): 6 kV
- Durchschlagsfeste Spannung: 50/60 Hz, 1 Minute: 2 kV
- Eingangsspannungstyp: AC/DC Strom
- Nennstrom (In): 20A
- Bemessungskurzschlussleistung: (AC) 25 kA - (400 V) 25 kA
- Bemessungskurzschlussleistung (Icu): (415 V AC) 25 kA - (440 V AC) 15 kA - (400 V) 25 kA
- Nennfrequenz (f): 50/60 Hz Frequenz
- Verlustleistung: 9,2 W bei Nennbetriebsbedingungen pro Pol 2,3 W
- Anschluss der Versorgungsspannung: Arbiträr
- Kontaktstellungsanzeige: Rot EIN / Grün AUS
- Elektrischer Widerstand: 20000 Zyklen (i)
- Mechanischer Widerstand: 20000 Zyklen (i)
- Anzahl der geschützten Pole: 4
- Anzahl der Pole: 4
- Überspannungskategorie: IV
- Anzugsdrehmoment: 2,8 Nm
- Art der Schraubklemme: bidirektionale ausfallsichere Zylinderhebeklemme
- Bezeichnung des Stellantriebs: I/O
- Betätigermaterial: Isolationsgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffgruppe I, RAL 7035
- Hutschienenmontage: TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715 - TH35-7,5 (35 x 7,5 mm Montageschiene) nach IEC 60715
- Einbaulage: beliebig
- Empfohlener Schraubendreher: Pozidrive 2
- Erhältliches Zubehör: Ja
- Anschlusskapazität: Verteilerstab 10 / 10 mm² - Flexibel mit Aderendhülse 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Starr 0,75 ... 35 mm² - verseilt 0,75 ... 35 mm² - verseilt
- Breite in Anzahl der modularen Abstände: 4,0
- Produktbreite: 70 Millimeter
- Produkthöhe: 88 Millimeter
- Produkttiefe: 69 Millimeter
- Nettogewicht des Produkts: 0,496 kg
- Nettogewicht der Stange: 0,124 kg
- Einbautiefe (t2): 69 Millimeter
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 415VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 25KA
- Schutzart: IP20
- Ampere: 20A
- Stromkreisschutz: Leitungsschutzschalter
