Ein Leitungsschutzschalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis bei Überstrom automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.



Er hat eine Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.



Die Auslösung des AC-Differentialschutzschalters ist für plötzlich oder langsam ansteigende sinusförmige Wechselströme gewährleistet (CEI EN 61008-1).

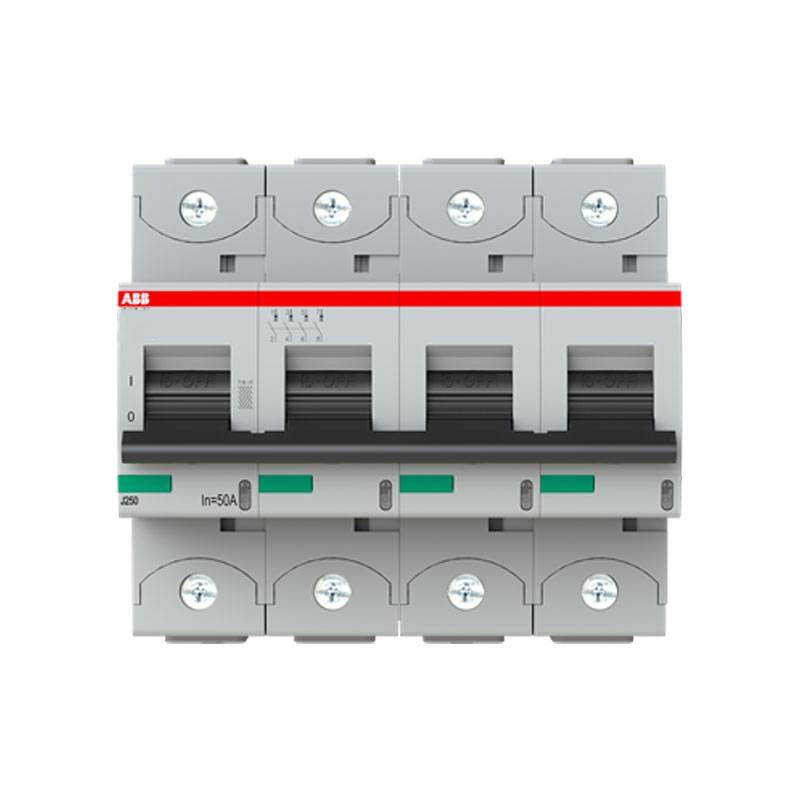

Die kompakten S800-Hochleistungsschalter von System pro M schützen Anlagen vor Überlast und Kurzschlüssen und gewährleisten einen zuverlässigen und sicheren Betrieb. Sie sind in verschiedenen Eigenschaften (B, C, D, K und nur magnetisch), Konfigurationen (1P, 2P, 3P, 4P), Schaltvermögen (bis zu 50 kA bei 230/400 V AC) und Stromstärken (bis zu 125 A) erhältlich. Alle Leistungsschalter der Baureihe S800 entsprechen den Normen CEI-EN 60898-1 und CEI- EN 60947-2 und können somit in gewerblichen und industriellen Anwendungen eingesetzt werden. Kann mit Fehlerstromschutzschaltern der Serie DDA 800 kombiniert werden.



Merkmale:

• Fehlerstromtyp: Standard
• Betriebsspannung: Maximal 230 - 400V AC
• Stoßspannungsfestigkeit: 8 kV
• Frequenz: 50 - 60 Hz
• Verlustleistung: 17,2 W
• Elektrischer Widerstand: 6000 Zyklus(e)
• Mechanische Beständigkeit (Nendu): 4000 Zyklus(e)
• Anzugsdrehmoment: 3,5 N-m - 31 in-lb
• Einbaulage: beliebig
• Umgebungstemperatur: -25/+60 Grad
• Abmessungen: Höhe 95 mm Breite 106 mm Tiefe 82,5 mm
• Gewicht: 980 Gramm
