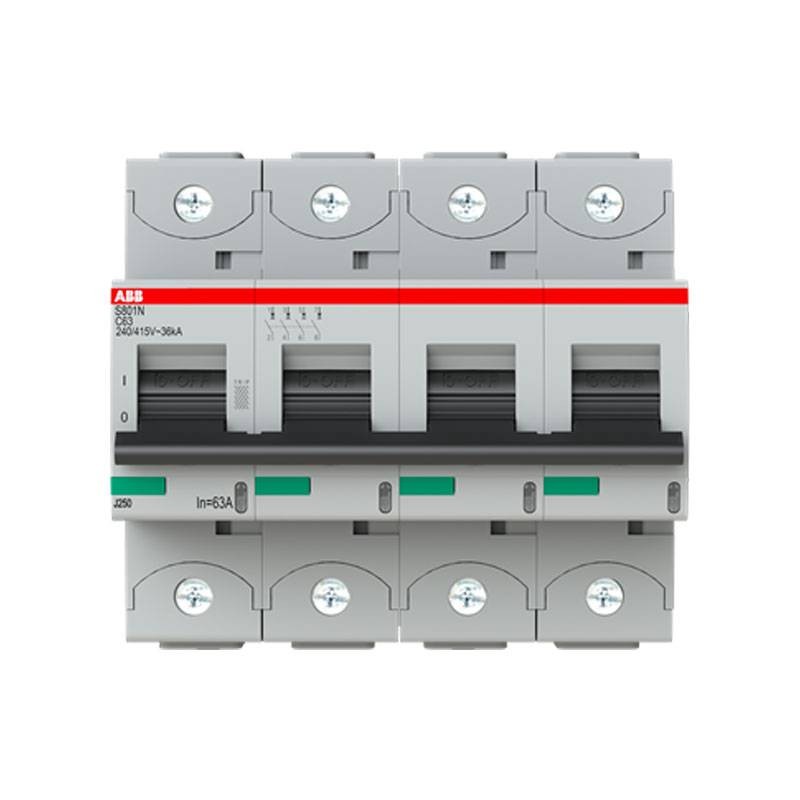

Abb Leitungsschutzschalter 4P 63A 36KA 6 Module S120472
Leitungsschutzschalter Abb mit den folgenden Merkmalen:
- Anzahl der Pole: 4
- Anzahl der Module: 6
- Nennstrom: 63A
- Art der Eingangsspannung: AC/DC
- Ausschaltvermögen Icn 36kA
- Kurve: C
- Schutzart: IP20
Abb Leitungsschutzschalter 4P 63A 36KA 6 Module S120472
Ein Schutzschalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.
Er hat eine Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.
Die Auslösung des AC-Differentialschutzschalters ist für plötzlich oder langsam ansteigende sinusförmige Wechselströme gewährleistet (CEI EN 61008-1).
Die kompakten S800-Hochleistungsschalter von System pro M schützen Anlagen vor Überlast und Kurzschlüssen und gewährleisten einen zuverlässigen und sicheren Betrieb. Sie sind in verschiedenen Eigenschaften (B, C, D, K und nur magnetisch), Konfigurationen (1P, 2P, 3P, 4P), Ausschaltvermögen (bis zu 50 kA bei 230/400 V AC) und Nennströmen (bis zu 125 A) erhältlich. Alle Leistungsschalter der Baureihe S800 entsprechen den Normen CEI-EN 60898-1 und CEI- EN 60947-2 und können somit in gewerblichen und industriellen Anwendungen eingesetzt werden. Kann mit Fehlerstromschutzschaltern der Serie DDA 800 kombiniert werden.
Merkmale:
- Fehlerstromtyp: Standard
- Betriebsspannung: Maximal 230 - 400V AC
- Stoßspannungsfestigkeit: 8 kV
- Frequenz: 50 - 60 Hz
- Verlustleistung: 25,6 W
- Elektrischer Widerstand: 6000 Zyklus(e)
- Mechanische Beständigkeit (Nendu): 4000 Zyklus(e)
- Anzugsdrehmoment: 3,5 N-m - 31 in-lb
- Einbaulage: beliebig
- Umgebungstemperatur: -25 /+60 Grad
- Abmessungen: Höhe 95 mm Breite 106 mm Tiefe 82,5 mm
- Gewicht: 980 Gramm
Technische Daten
- Spannung:
- 230/400VAC
- Module:
- 6
- Pole:
- 4P
- Kurve:
- C
- Ausschaltstrom:
- 36KA
- Schutzart:
- IP20
- Ampere:
- 63A
- Stromkreisschutz:
- Leitungsschutzschalter
