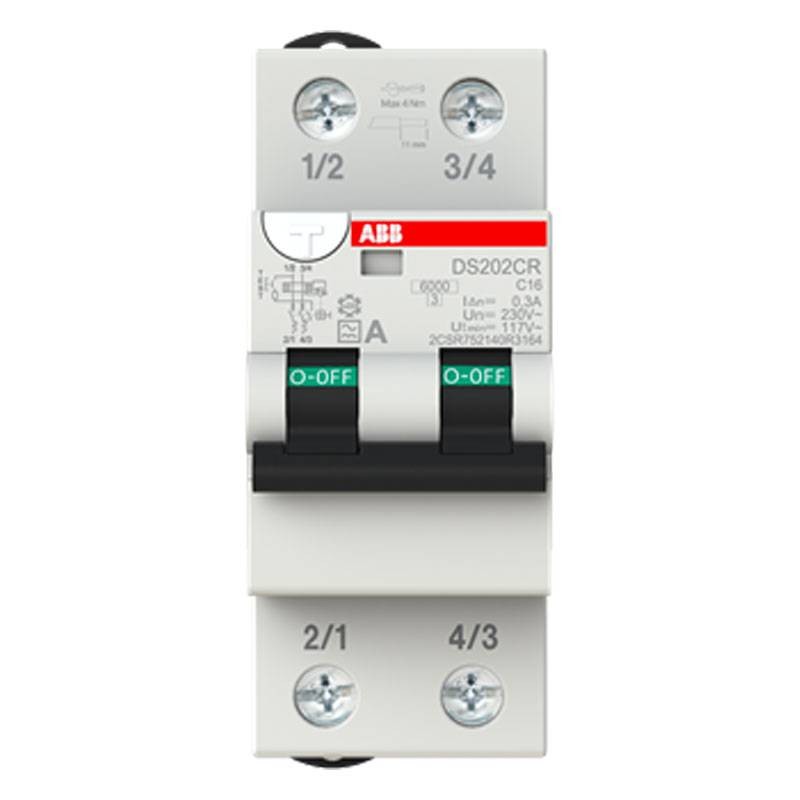

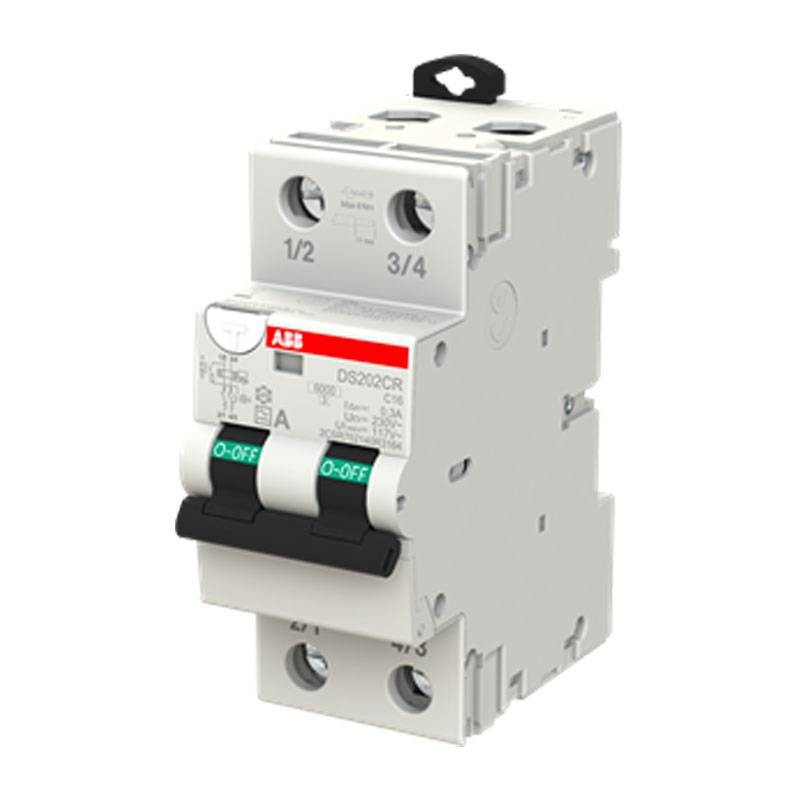

Abb FI-LS Schalter 16A 6kA 2P C 2 Module
Abb FI-LS Schalter DS202CR C16 A300 mit Überstromschutz mit folgenden Merkmalen
- Bemessungsstrom: 16A
- Bemessungsfehlerstrom: 300 mA
- Bemessungskurzschlussleistung: 6 kA
- Anzahl der Pole: 2
- Art der Eingangsspannung: AC
- Auslösecharakteristik: C
- Schutzart: IP20
- Anzahl der Module: 2
2P-Gerät in zwei Modulen für den Schutz von einphasigen Endverbraucherstromkreisen gegen Überlast und Kurzschlussströme. Schutz gegen die Auswirkungen von direkten sinusförmigen und pulsierenden Erdschluss-Wechselströmen. Schutz gegen indirekte Kontakte und zusätzlicher Schutz gegen direkte Kontakte.
![](https://www.elettronew.com/73302-large_default/abb-fi-ls-schalter-16a-6ka-2p-c-2-module.jpg)
Abb FI-LS Schalter 16A 6kA 2P C 2 Module
2P-Gerät in zwei Modulen für den Schutz von einphasigen Endverbraucherstromkreisen gegen Überlast und Kurzschlussströme. Schutz gegen die Auswirkungen von direkten sinusförmigen Wechselströmen und pulsierenden Erdschlussströmen. Schutz gegen indirekte Kontakte und zusätzlicher Schutz gegen direkte Kontakte.
Kurve C, Auslöseschwelle 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.
Ein Leistungsschalter ist eine Sicherheitseinrichtung, die in der Lage ist, den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d. h. ohne äußeren Eingriff) zu unterbrechen.
Merkmale:
- Nennstrom: 16 A
- Bemessungsfehlerstrom: 300 mA
- Bemessungskurzschlussleistung: 6 kA
- Anzahl der Pole: 2
- Art der Eingangsspannung: AC
- Auslösecharakteristik: C
- Schutzart: IP20
- Anzahl der Module: 2
- Nennbetriebsspannung: 230 V
- Bemessungsisolationsspannung: 440 V
- Bemessungs-Stoßspannung: 4 kV
- Bemessungskurzschlussfestigkeit: 10 kA
- Maximaler Spitzenstrom: 0,25 kA
- Bemessungsfrequenz: 50 Hz
- Verlustleistung: 4,20 W
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: III
- Anzugsdrehmoment: 4 Nm
- Kabelgröße: 35 mm²
- Abisolierlänge des Kabels: 11 mm
- Umgebungstemperatur: Betrieb -25/+55 Grad
- Verschmutzungsgrad: 3
- Breite: 36 mm
- Höhe: 86 mm
- Tiefe: 72 mm
Technische Daten
- Module:
- 2
- Pole:
- 2P
- Kurve:
- C
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- AC
- Differentialstrom:
- 0.3 A
- Ampere:
- 16A
- Stromkreisschutz:
- FI- und LS-Schalter
