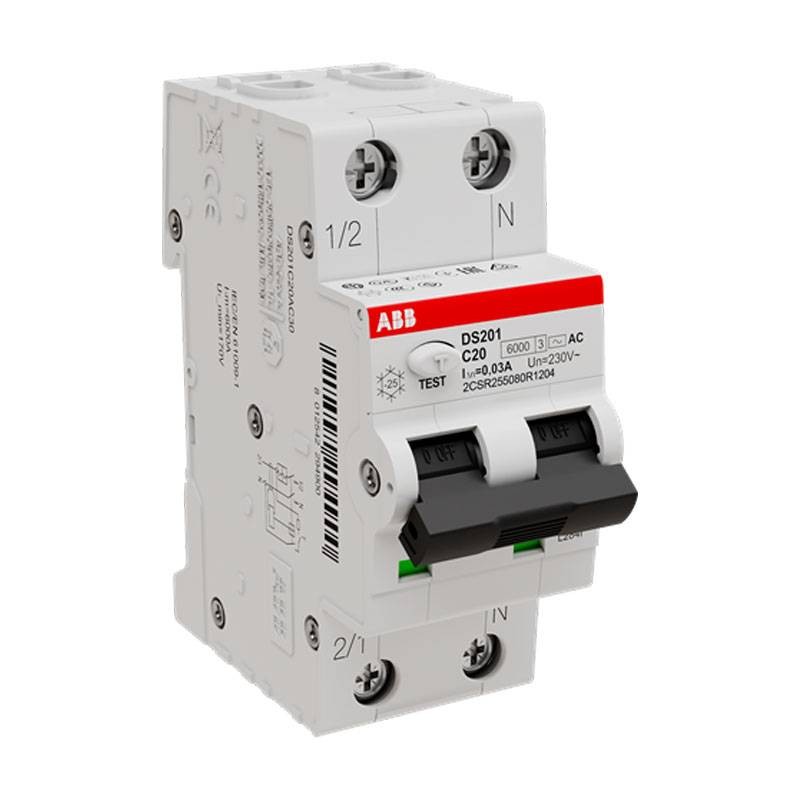

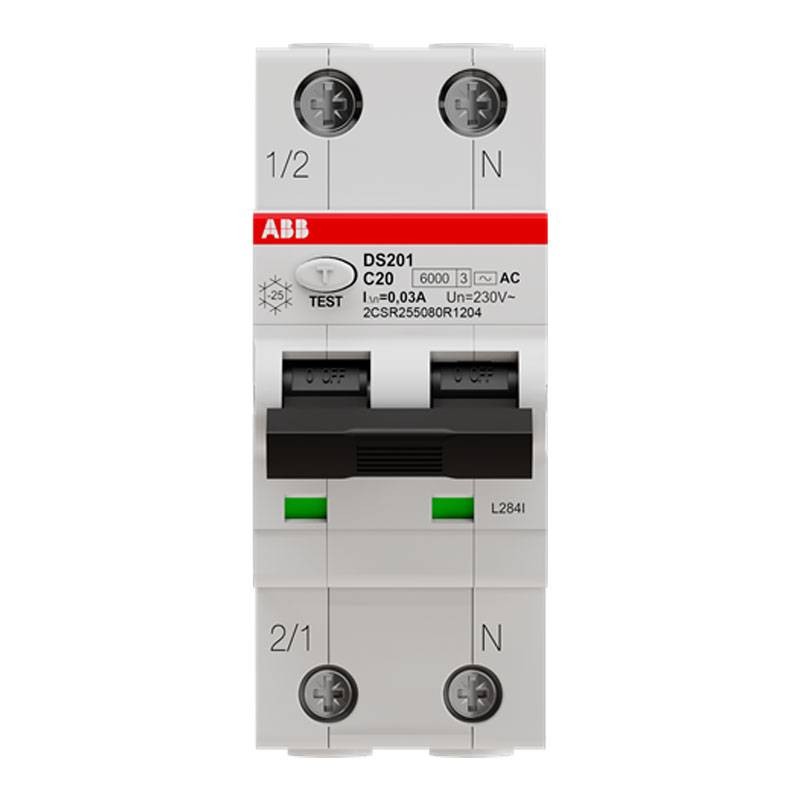

ABB Fehlerstrom und Leitungsschutzschalter 1P+N 20A 30mA 6KA AC Typ 2 Module DS201C20AC30
ABB DS201C20AC30
8012542049111
ABB Fehlerstrom und Leitungsschutzschalter mit folgenden Merkmalen
- 2 Module
- DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
- Anzahl der Pole: 1P+N
- Nennstrom: 20 Ampere
- Nennfehlerstrom 30mA
- Nennspannung 230 Vac
- Nennkurzschlussleistung: 6kA
- Typ des Schalters AC
![](https://www.elettronew.com/52964-large_default/abb-thermisch-magnetischer-schutzschalter-1p-n-20a-30ma-6ka-ac-typ-2-module-ds201c20ac30.jpg)
ABB Fehlerstrom und Leitungsschutzschalter 1P+N 20A 30mA 6KA AC Typ 2 Module DS201C20AC30
61,65 €
Der Fehlerstrom und Leitungsschutzschalter ist ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der Fehlerstrom und Leitungsschutzschalter in der elektrischen Anlage umfasst drei verschiedene Schutzfunktionen
- der magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können
- die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z.B. mehr als ein Gerät in Betrieb)
- den Fehlerstromschutzschalter, der das Subjekt vor einem Leckstrom schützt.
Der AC-Fehlerstrom und Leitungsschutzschalter gewährleistet die Auslösung bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen.
Merkmale:
- Bemessungsisolationsspannung (Ui): 500 V
- Durchschlagsfeste Spannung: 2 kV
- Bemessungs-Primärstoßspannung: 4 kV
- Art der Eingangsspannung: Wechselstrom
- Bemessungs-Kurzschlussfestigkeit (Icu): 10kA
- Bemessungsbetriebskurzschlussleistung (Ics): 7,5 kA
- Frequenz (f): 50/60 Hz
- Nennfrequenz (f): 50/60 hz
- Verlustleistung: 3,6 W
- Anschluss der Versorgungsspannung: Beliebig
- Kontaktstellungsanzeige: Rot EIN / Grün AUS
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: III
- Anzugsdrehmoment: 2,8 Nm
- Art der Schraubklemme: ausfallsichere, bidirektionale Zylinder-Hebeklemme
- Abisolierlänge des Kabels: 12mm
- Umgebungstemperatur: -25...55 °C
- Umgebungstemperatur: Betrieb -25...55 °C
- Referenztemperatur der Umgebungsluft: 30 °C
- Schutzart: IP20
- Verschmutzungsgrad: 2
- Produktbreite: 35 mm
- Höhe des Produkts: 85 mm
- Produkttiefe: 69 mm
- Einbautiefe: 69 mm
- Gewicht: 200 Gramm
Technische Daten
- Spannung:
- 230VAC
- Module:
- 2
- Pole:
- 1P+N
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- AC
- Differentialstrom:
- 0.03 A
- Ampere:
- 20A
- Stromkreisschutz:
- FI- und LS-Schalter
