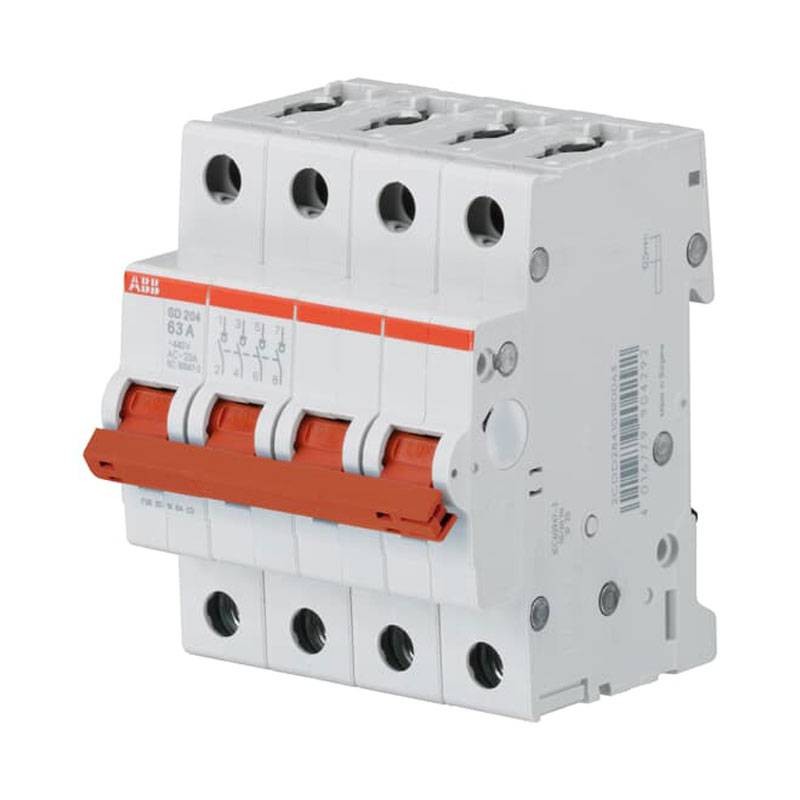

Abb Lasttrennschalter SD204/25 4P 25A 4 Module M990425
ABB M990425
4016779904254
Abb-Lasttrennschalter SD204/25 mit den folgenden Merkmalen:
- Nennspannung: 440V 12V Minimum
- Nennbetriebsspannung: 440 V
- Betriebsspannung: maximal 462 V AC - minimal 12 V AC
- Bemessungs-Stoßspannung: 4 kV in 2000 m Höhe 5 kV - in Meereshöhe 6,2 kV
- Nennstrom: 25 Ampere
- Bedingter Nennkurzschlussstrom: 25kA
- Bemessungsbetriebskurzschlussleistung: 25kA
- Anzahl der Pole: 4
- Anzahl der Module: 4
- Schutzart: Gehäuse IP20 - mit Deckel IP40
Abb Lasttrennschalter SD204/25 4P 25A 4 Module M990425
55,42 €
55,42 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 15
: 1
Sie sind für dieFreischaltung von Stromleitungen gemäß EN 60947-3 ausgelegt und ermöglichen die sichere Wartung nachgeschalteter Geräte sowie die Kontrolle unter Last. Sie sind außerdem mit einem Steuerhebel ausgestattet, der in beiden Stellungen abgedichtet werden kann.
Für einen ordnungsgemäßen Betrieb ist ein vorgeschalteter Schutz mit Einrichtungen gegen Kurzschluss und Überlast (Sicherungen, Schutzschalter) erforderlich.
Der Lasttrennschalter, derauch als Spannungstrenner bezeichnet wird, hat die gleichen Funktionen wie ein Leistungsschalter, allerdings in größerem Umfang: Er ist nämlich für die Unterbrechung des Energieflusses zu den Stromverteilungszentren zuständig. Dies dient vor allem der Sicherheit des Kraftwerks und in erster Linie der darin arbeitenden Menschen, denn eine seiner Besonderheiten ist die Trennung des Energieflusses vom Arbeitsumfeld. Eine weitere Besonderheit dieses Geräts ist seine Fähigkeit, Fehler im Stromfluss zu erkennen und zu isolieren. Wenn der Fehler behoben ist, sorgt der Trennschalter dafür, dass der Strom wieder normal fließt.
Merkmale:
- Art der Eingangsspannung: AC/DC
- Nennfrequenz (f): 50/60 Hz
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 1,32 W
- Elektrischer Widerstand: 20000 AC-Zyklus(e)
- Mechanische Beständigkeit: 20000 Zyklus(e)
- Anzahl der c/o-Kontakte: 0
- Anzahl der Öffnerkontakte: 0
- Anzahl der Schließer: 4
- Überspannungskategorie: III
- Anzugsdrehmoment: 2,8 Nm
- Betätigungsart: Hebel
- Art der Schraubklemme: Ausfallsichere, bidirektionale Hubklemme für Zylinder
- Schaltertyp: Aus
- Bezeichnung des Stellantriebs: I/O
- Betätigerwerkstoff: Isolierstoffgruppe II, rot, plombierbar
- Gehäusematerial: Isolierstoffklasse I, RAL 7035
- Einbaulage: beliebig
- Empfohlener Schraubendreher: Pozidriv 2
- Farbe des Umschlags: Grau
- Anschlusskapazität: 10 / 10 mm² Stromschiene - Flexibel 0,75 ... 16 mm² - Starr 0,75 ... 25 mm² - Flexibel 0,75 ... 25 mm² - Starr
- Klemmenart: Schraubklemmen
- Umgebungstemperatur: In Betrieb -25 ... +55 °C - Bei Lagerung -40 ... +70 °C
- Verschmutzungsgrad: 3
- Umgebungsbedingungen: 28 Zyklen bei 55 °C / 90-96 % und 25 °C / 95-100 %
- Breite des Produkts: 70 mm
- Produkthöhe: 88 mm
- Produkttiefe: 69 mm
- Einbautiefe (t2): 69 mm
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 440V
- Module: 4
- Pole: 4P
- Schutzart: IP20
- Ampere: 25A
- Stromkreisschutz: Trennschalter
- Betriebsspannung: AC
