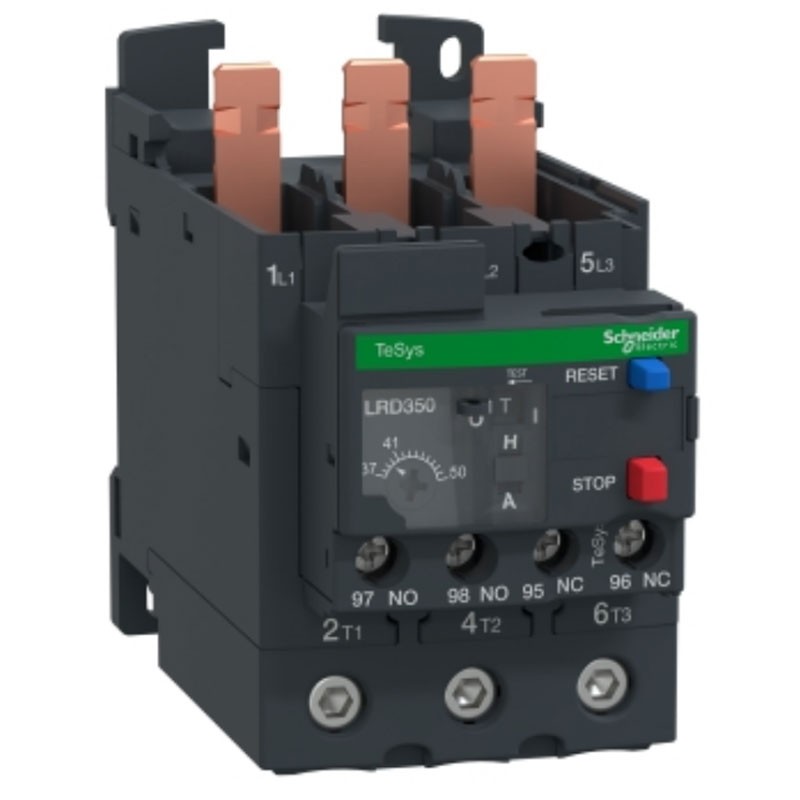

Telemecanique Thermorelais TeSys LRD 37-50A LRD350
SNR LRD350
3389119215503
Thermisches Überlastrelais von Schneider Telemecanique mit den folgenden Eigenschaften:
- Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Leistungsschaltung gemäß IEC 60947-4-1
- Anwendung des Relais: Motorschutz
- Netztyp: DC - "AC
- Thermische Überlastauslöseklasse: Klasse 10A nach IEC 60947-4-1
- Einstellbereich thermischer Schutz: 37...50A
- Netzfrequenz: 0...400 Hz
- Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Konventioneller thermischer Strom in Luft [Ith]: 5A pro Signalkreis
Telemecanique Thermorelais TeSys LRD 37-50A LRD350
142,42 €
142,42 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 7
: 3
LRD350 ist ein thermisches Überlastrelais von Schneider Electric TeSys LRD für die direkte Montage auf TeSys D-Schütze.
Mit einem thermischen Regelbereich von 37-50 A, Auslöseklasse 10 und Phasenunsymmetrieerkennung schützt es 22 kW Motoren bei 400V. Es verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Vorteile:
- Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)
- Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D40A-D65A zur Bildung eines Kompaktstarters
- Leicht und kompakt, 55 mm breit
- Temperaturkompensation für gute Schutzgenauigkeit
- Manuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische Rückstellung
- Umweltfreundliche Produktleistung
Weitere Merkmale:
- Zugehörige Sicherung: 4 A gG für Signalkreis - 4 A BS für Signalkreis
- Bemessungs-Stoßspannung [Uimp]: 6 kV
- Phasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0
- Steuerungsart: rote Taste: Stopp, blaue Taste: Reset
- Temperaturkompensation: -20...60 °C
- Klimadichtung: entspricht IACS E10
- Schutzart IP20 nach IEC 60529
- Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1
- Lagertemperatur: -60/+70 °C
- Brandklasse: V1 nach UL 94
Bemessungsisolationsspannung [Ui]:
- Stromkreis: 600 V gemäß CSA
- Leistungsstromkreis: 600 V nach UL
- Stromkreis: 690 V gemäß IEC 60947-4-1
Halterung:
- Platte, mit spezifischem Zubehör
- Schiene, mit spezifischem Zubehör
- Unter dem Schütz
Zulässiger Strom:
- 0,95 A bei 380 V AC-15 für den Signalisierungskreis
- 0,06 A bei 440 V DC-13 für den Signalstromkreis
Anschlüsse - Klemmen
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
- Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Kabelanschluss
- Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² fest ohne Kabelanschluss
- Stromkreis: EverLink-Steckverbinder für BTR-Schrauben 1 Kabel 1...35 mm² flexibel ohne Kabelanschluss
- Stromkreis: EverLink-Steckverbinder für BTR-Schrauben 1 Kabel 1...35 mm² flexibel mit Kabelanschluss
- Stromkreis: EverLink Steckverbinder für BTR-Schrauben 1 Kabel 1...35 mm² massiv ohne Kabelanschluss
Anzugsdrehmoment:
- Steuerstromkreis: 1,7 Nm - auf Schraubklemmen
- Leistungskreis: 5 Nm - auf EverLink-Verbinder für BTR-Schrauben
Mechanische Widerstandsfähigkeit:
- Schock: 15 Gn für 11 ms gemäß IEC 60068-2-7
- Vibration: 4 Gn nach IEC 60068-2-6
Durchschlagsfestigkeit:
- 1,89 kV bei "50 Hz" gemäß IEC 60947-1
Abmessungen und Gewicht:
- Höhe 70 mm
- Breite 55 mm
- Tiefe 123 mm
- Gewicht 0,375 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutzrelais
