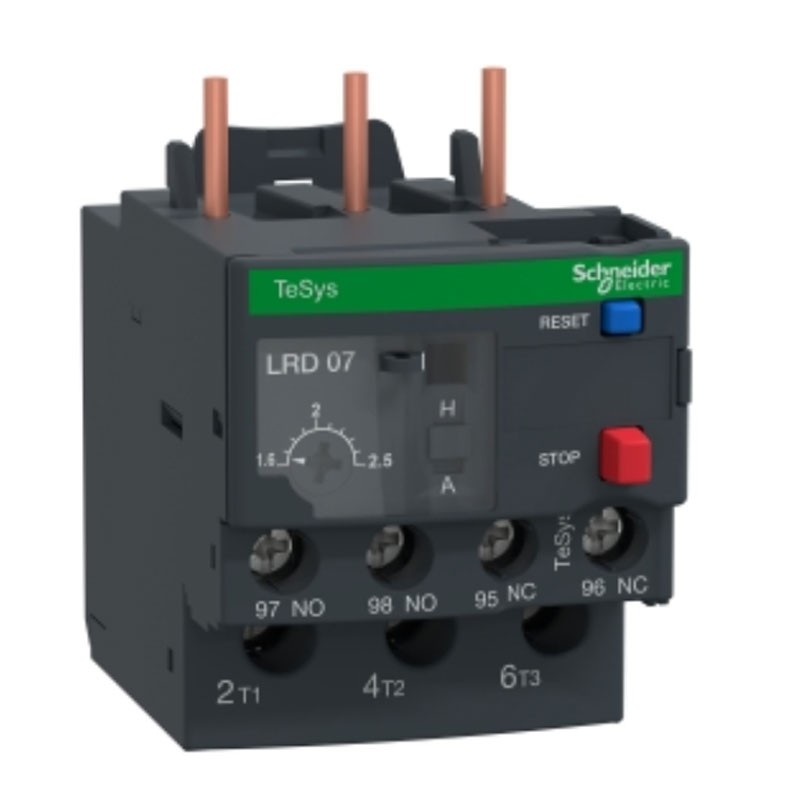

Thermisches Überlastrelais TeSys LRD 1,6-2,5A LRD07

Schneider
SNR LRD07 3389110346770

Differentielles thermisches Überlastrelais von Schneider Telemecanique mit den folgenden Eigenschaften:

  • Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Stromkreis nach IEC 60947-4-1
  • Zugehörige Absicherung: 4A gG für Signalstromkreis, 4A BS für Signalstromkreis
  • Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
  • Netztyp: DC - "AC
  • Thermische Überlastauslöser: Klasse 10A gemäß IEC 60947-4-1
  • Einstellbereich Wärmeschutz: 1,6...2,5A
  • Netzfrequenz 0...400 Hz
  • Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
  • Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
  • Konventioneller thermischer Strom in Luft [Ith]: 5A pro Signalkreis
Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Thermisches Überlastrelais TeSys LRD 1,6-2,5A LRD07
41,19 €
39,13 €
39,13 €

Niedrigster Preis der letzten 30 Tage:
41,19 €
5% Rabatt
39,13 €
inkl. MwSt.
Verfügbare Artikel: 32
Weitere Verfügbarkeiten beim Hersteller
39,13 €

Bestellen Sie innerhalb und erhalten Sie es ab Mittwoch, 26 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Weitere Merkmale:

  • Zulässiger Strom: 3A bei 120 V AC-15 pro Signalkreis: 0,22A bei 125 V DC-13 pro Signalkreis
  • Empfindlichkeit bei Phasenausfall: Auslösestrom 130 % von Ir auf zwei Phasen, letzte Phase bei 0
  • Art der Kontrolle: Rote Taste: Stopp, Blaue Taste: Reset
  • Temperaturausgleich: -20/+60 °C
  • Klimaversiegelung: entspricht IACS E10
  • IP-Schutzart: IP20 gemäß IEC 60529
  • Betriebsumgebungstemperatur: -20/+60 °C ohne Derating gemäß IEC 60947-4-1
  • Lagertemperatur: -60/+70 °C
  • Feuerbeständigkeit: V1 nach UL 94
  • Mechanische Festigkeit: Vibrationen: 6 Gn nach IEC 60068-2-6, Stöße: 15 Gn für 11 ms nach IEC 60068-2-7
  • Durchschlagfestigkeit: 1,89 kV bei "50 Hz" gemäß IEC 60947-1

Bemessungsisolationsspannung [Ui]:

  • Stromkreis: 600 V nach CSA-Standard
  • Stromkreis: 600 V nach UL
  • Stromkreis: 690 V gemäß IEC 60947-4-1

Anschlüsse - Klemmen

  • Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
  • Steuerstromkreis: Schraubklemmen 2 Adern 1...2,5 mm² flexibel mit Kabelanschluss
  • Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² massiv ohne Kabelanschluss
  • Stromkreis: Schraubklemmen 1 Kabel 1,5...10 mm² flexibel ohne Kabelanschluss
  • Stromkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel mit Kabelanschluss
  • Stromkreis: Schraubklemmen 1 Kabel 1...6 mm² massiv ohne Kabelanschluss

Anzugsdrehmoment:

  • Steuerkreis: 1,7 Nm - auf Schraubklemmen
  • Stromkreis: 1,7 Nm - auf Schraubklemmen

Abmessungen und Gewicht

  • Höhe 66 mm
  • Breite 45 mm
  • Tiefe 70 mm
  • Gewicht 0,124 kg

Es gibt noch keine Bewertung

Technische Daten

Art:
Motorschutzrelais
