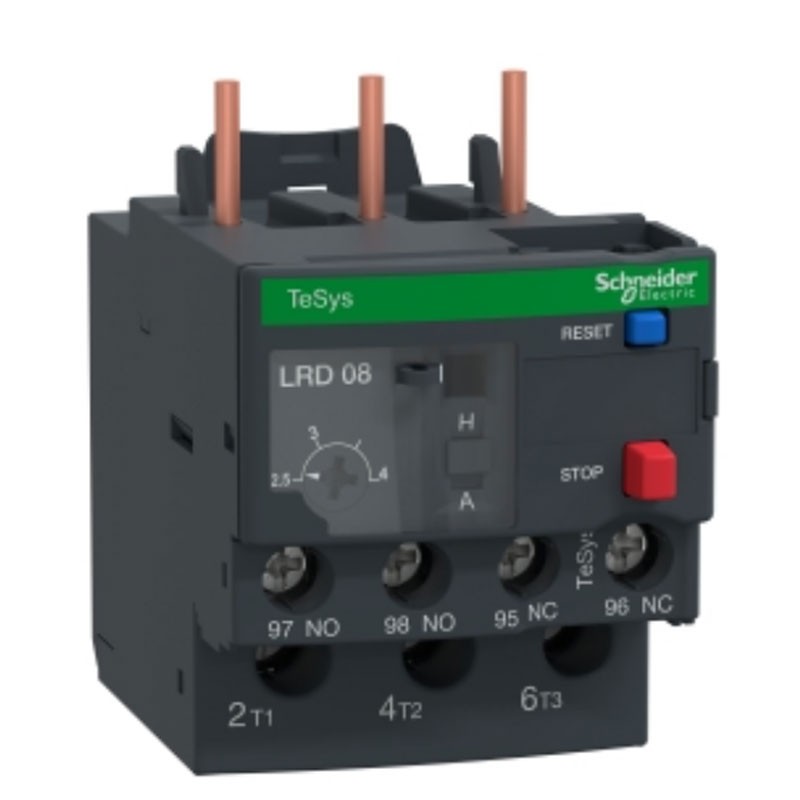

Telemecanique Thermorelais für TeSys Motor 2.5-4A LRD08

Schneider
SNR LRD08 3389110346787

Thermisches Differenzial-Überlastrelais von Schneider für TeSys-Motoren, mit folgenden Eigenschaften:



  • Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Leistungsschaltung nach IEC 60947-4-1
  • Bemessungsisolationsspannung [Ui]: Stromkreis: 600 V nach CSA - Stromkreis: 600 V nach UL - Stromkreis: 690 V nach IEC 60947-4-1
  • Bemessungs-Stoßspannung [Uimp]: 6 kV
  • Thermischer Schutz Regelbereich: 2,5...4 A
  • Netztyp: AC-DC
  • Netzfrequenz: 0...400 Hz
  • Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Telemecanique Thermorelais für TeSys Motor 2.5-4A LRD08
41,19 €
39,13 €
39,13 €

Niedrigster Preis der letzten 30 Tage:
41,19 €
5% Rabatt
39,13 €
inkl. MwSt.
Verfügbare Artikel: 45
Weitere Verfügbarkeiten beim Hersteller
39,13 €

Bestellen Sie innerhalb und erhalten Sie es ab Mittwoch, 26 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

LRD08 ist ein thermisches Motorüberlastrelais TeSys LRD von Schneider Electric zur Verwendung mit einem TeSys D-Schütz.




Es schützt 1,1-1,5kW-Motoren bei 400V mit einem thermischen Regelbereich von 2,5-4A, einer Auslöseklasse von 10A und Phasenunsymmetrieschutz. Es verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).




Vorteile:

  • Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)
  • Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D09-D38 zur Bildung eines Kompaktstarters
  • Leicht und kompakt, 45 mm breit
  • Temperaturkompensation für gute Schutzgenauigkeit
  • Manuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische Rückstellung
  • Umweltfreundliche Produktleistung




Weitere technische Merkmale:

  • Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
  • Phasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0
  • Art der Steuerung: Rote Taste: Stopp - Blaue Taste: Reset
  • Produktgewicht: 0,124 kg
  • Schutzart: TH nach IEC 60068
  • Schutzart: IP20 gemäß IEC 60529
  • Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1
  • Lagertemperatur: -60...70 °C
  • Temperaturkompensation: -20...60 °C
  • Feuerbeständigkeit: V1 nach UL 94
  • Durchschlagfestigkeit: 1,89 kV bei "50 Hz" nach IEC 60947-1
  • Konventioneller thermischer Strom in Luft [Ith]: 5A pro Meldestromkreis
  • Thermische Überlastauslöseklasse: Klasse 10A gemäß IEC 60947-4-1



Produktkompatibilität:

  • LC1D12
  • LC1D09
  • LC1D25
  • LC1D38
  • LC1D32
  • LC1D18



Halterung:

  • Platte, mit spezifischem Zubehör
  • Schiene, mit spezifischem Zubehör
  • Unter dem Schütz



Mechanische Widerstandsfähigkeit:

  • Vibration: 6 Gn nach IEC 60068-2-6
  • Schock: 15 Gn pro 11 ms gemäß IEC 60068-2-7



Zulässiger Strom:

  • 3 A bei 120 V AC-15 pro Meldekreis
  • 0,22 A bei 125 V DC-13 je Meldestromkreis




Zugehörige Absicherung

  • 4 A gG für Signalkreis
  • 4 A BS für Signalstromkreis



Anschlüsse - Klemmen

  • Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
  • Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Kabelanschluss
  • Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² eindrähtig ohne Kabelanschluss
  • Leistungsstromkreis: Schraubklemmen 1 Ader 1,5...10 mm² flexibel ohne Kabelanschluss
  • Leistungsstromkreis: Schraubklemmen 1 Ader 1...4 mm² flexibel mit Kabelanschluss
  • Stromkreis: Schraubklemmen 1 Leiter 1...6 mm² eindrähtig ohne Kabelanschluss



Anzugsdrehmoment:

  • Steuerstromkreis: 1,7 Nm - auf Schraubklemmen
  • Leistungskreis: 1,7 Nm - auf Schraubklemmen




Abmessungen:

  • Höhe 66 mm
  • Breite 45 mm
  • Tiefe 70 mm



Referenz-Normen

  • EN/IEC 60947-4-1
  • EN/IEC 60947-5-1
  • UL 60947-4-1
  • UL 60947-5-1
  • CSA C22.2 Nr. 60947-4-1
  • CSA C22.2 Nr. 60947-5-1
  • GB/T 14048.4
  • GB/T 14048.5
  • EN 50495



Produkt-Zertifizierungen

  • IEC
  • UL
  • CSA
  • CCC
  • EAC
  • BV
  • RINA
  • DNV-GL
  • LROS (Lloyds Register of Shipping)
  • ATEX INERIS
  • UKCA

Es gibt noch keine Bewertung

Technische Daten

Art:
Motorschutzrelais
