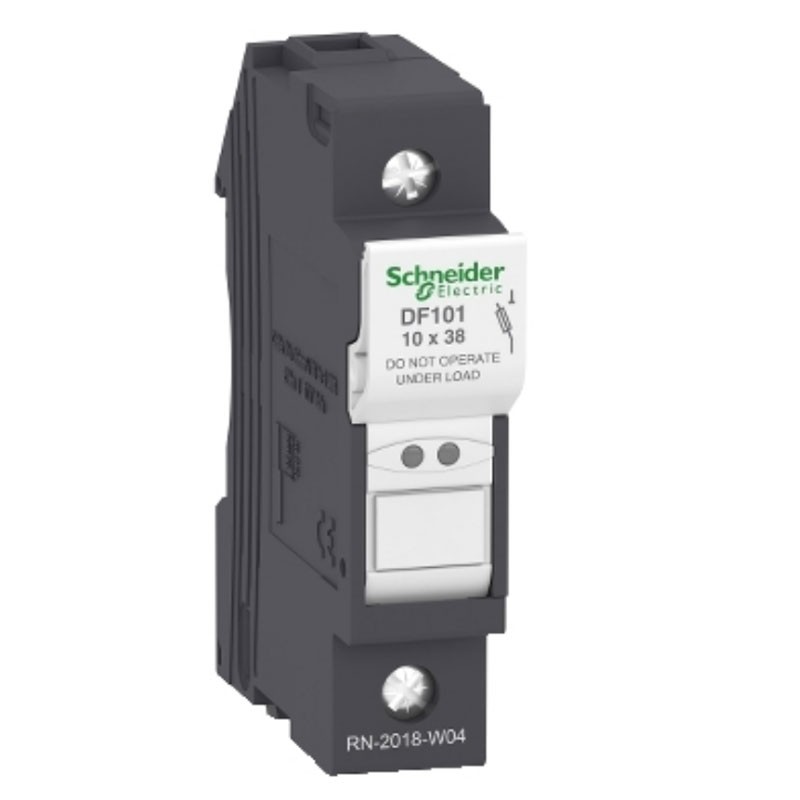

Telemecanique TeSys 10X38 1P Sicherungshalter für DC DF101

Schneider
SNR DF101 3389119407205

Telemecanique Schneider TeSys DF Sicherungshalter, zum Schutz von Steuerstromkreisen und Transformatoren, mit folgenden Eigenschaften

  • Anzahl der Pole: 1P
  • Größe der Sicherung: 10 x 38 mm
  • Sicherungstyp: aM, gG
  • Betätigungsart: abschließbarer Hebel
  • Gebrauchskategorie: AC-20B nach IEC 60947-3 - DC-20B nach IEC 60947-3
  • Bemessungsbetriebsspannung [Ue]: 690V "AC", 690V DC
  • Bemessungsbetriebsstrom [Ie]: 32 A bei 400 V "AC
  • Konventioneller thermischer Leerlaufstrom [Ith]: 32 A bei <20 °C
  • Bemessungsisolationsspannung [Ui]: 690 V "AC
  • Bemessungs-Stoßspannung [Uimp]: 6 kV
  • Überspannungskategorie: Acti9 VigiARC iC40
Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!

Telemecanique TeSys 10X38 1P Sicherungshalter für DC DF101

5,63 €
5,63 €

Telemecanique TeSys 10X38 1P Sicherungshalter für DC DF101

5,63 €
inkl. MwSt.
Verfügbare Artikel: 159
Weitere Verfügbarkeiten beim Hersteller

Telemecanique TeSys 10X38 1P Sicherungshalter für DC DF101

5,63 €

Bestellen Sie innerhalb und erhalten Sie es ab Donnerstag, 12 Dezember
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Modularer Sicherungshalter TeSys DF, 1-polig (1P), für die Absicherung von Steuerstromkreisen bis 32 A/690V. Zur Verwendung mit 10 x 38 mm Sicherungsanschlüssen bis zu 32 A und einem Kurzschlussstrom von bis zu 120 kA bei 400 V. Kompakt (17,5 mm breit), einsetzbar in modularen Schalttafeln, auf 35 mm DIN-Schiene aufsteckbar, Anschluss über Schraubklemmen, ohne Zubehör abschließbar.

Anschlüsse - Klemmen

  • Schraubklemmen 1 Kabel 1...16 mm² starr
  • Schraubklemmen 2 Kabel 1...6 mm² starr
  • Schraubklemmen 1 Kabel 1...16 mm² flexibel mit oder ohne
  • Schraubklemmen 2 Kabel 1...6 mm² flexibel mit oder ohne


Anzugsdrehmoment

  • 2,2 Nm - mit PZ2-Schraubendreher
  • 2,2 Nm - mit Schlitzschraubendreher Ø 5,5 mm

Andere technische Eigenschaften

  • Kurzschlussfestigkeit: 120 kA 400 V nach IEC 60947-3, 120 kA 500 V nach IEC 60947-3
  • Verlustleistung in W: 3 W maximale Verlustleistung über Sicherung
  • Montage: 35 mm symmetrische DIN-Schiene
  • Einbaulage: senkrecht (Toleranz: +/-23°)
  • Höhe 79,5 mm
  • Breite 17,5 mm
  • Tiefe 61 mm
  • Gewicht: 0,042 kg
  • Lagertemperatur: -40/+70 °C
  • Umgebungstemperatur: -40/+70 °C mit Leistungsreduzierung über 20 °C
  • Betriebshöhe: 0...2000 m
  • Schutzart IP20
  • Verschmutzungsgrad 3
  • Feuerbeständigkeit: 960 °C gemäß IEC 60695-2-1
  • Kompatibilitätscode: DF10

Es gibt noch keine Bewertung

Technische Daten

Art:
Sicherungshalter
Spannung:
690V
Pole:
1P
Schutzart:
IP20
Ampere:
32A
