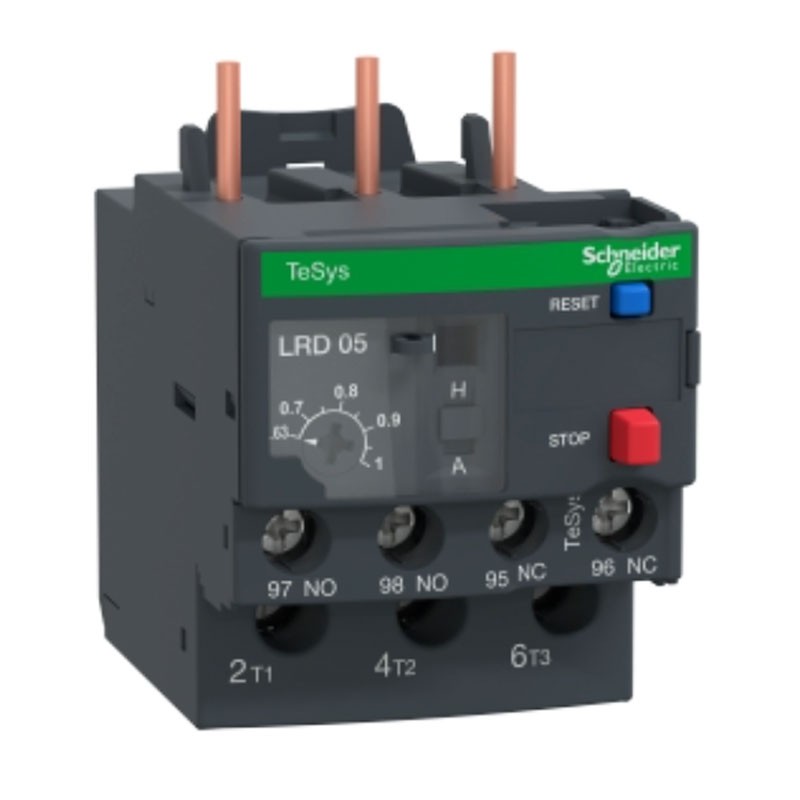

Telemecanique Thermorelais 0.63-1A für TeSys Motor LRD05
SNR LRD05
3389110346756
Schneider Telemecanique Differentielles thermisches Überlastrelais mit den folgenden Eigenschaften:
- Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Stromkreis nach IEC 60947-4-1
- Bemessungsisolationsspannung [Ui]: Stromkreis: 600 V gemäß CSA - Stromkreis: 600 V gemäß UL - Stromkreis: 690 V gemäß IEC 60947-4-1
- Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
- Einstellbereich Wärmeschutz: 0,63...1A
- Netztyp "AC" - DC
- Netzfrequenz: 0...400 Hz
- Hilfskontaktzusammensetzung 1 NO + 1 NC
Telemecanique Thermorelais 0.63-1A für TeSys Motor LRD05
50,67 €
50,67 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 4
Merkmale:
- Serie Schneider
- Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
- Empfindlichkeit bei Phasenausfall: Auslösestrom 130 % von Ir auf zwei Phasen, letzte Phase auf 0
- Kontrolltyp: Rote Taste: Stopp - Blaue Taste: Reset
- Gewicht des Produkts: 0,124 kg
- Schutzgrad: TH gemäß IEC 60068
- Schutzart: IP20 gemäß IEC 60529
- Betriebsumgebungstemperatur: -20...60 °C ohne Derating gemäß IEC 60947-4-1
- Lagertemperatur: -60 bis 70 °C
- Feuerbeständigkeit: V1 nach UL 94
- Durchschlagfestigkeit: 1,89 kV bei "50 Hz" gemäß IEC 60947-1
- Konventioneller thermischer Strom in Luft [Ith]: 5A pro Signalkreis
- Thermische Überlastauslöser: Klasse 10A gemäß IEC 60947-4-1
Produktkompatibilität:
- LC1D25
- LC1D38
- LC1D12
- LC1D32
- LC1D18
- LC1D09
Halterung:
- Platte, mit spezifischem Zubehör
- Schiene, mit spezifischem Zubehör
- Unter dem Schütz
Mechanische Robustheit
- Vibration: 6 Gn nach IEC 60068-2-6
- Schock: 15 Gn pro 11 ms gemäß IEC 60068-2-7
Zulässiger Strom:
- 3 A bei 120 V AC-15 pro Meldekreis
- 0,22 A bei 125 V DC-13 pro Meldekreis
Zugehöriger Sicherungswert
- 4 A gG für Signalkreis
- 4 A BS für Meldekreis
Anschlüsse - Klemmen
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² massiv ohne Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1,5...10 mm² flexibel ohne Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel mit Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1...6 mm² massiv ohne Kabelanschluss
Anzugsdrehmoment:
- Steuerkreis: 1,7 Nm - auf Schraubklemmen
- Stromkreis: 1,7 Nm - auf Schraubklemmen
Abmessungen:
- Höhe 66 mm
- Breite 45 mm
- Tiefe 70 mm
Referenznormen
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 60947-4-1
- UL 60947-5-1
- CSA C22.2 Nr. 60947-4-1
- CSA C22.2 Nr. 60947-5-1
- GB/T 14048.4
- GB/T 14048.5
- EN 50495
Produkt-Zertifizierungen
- IEC
- UL
- CSA
- CCC
- EAC
- BV
- RINA
- DNV-GL
- LROS (Lloyds Register of Shipping)
- ATEX INERIS
- UKCA
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutzrelais
- Schutzart: IP20
