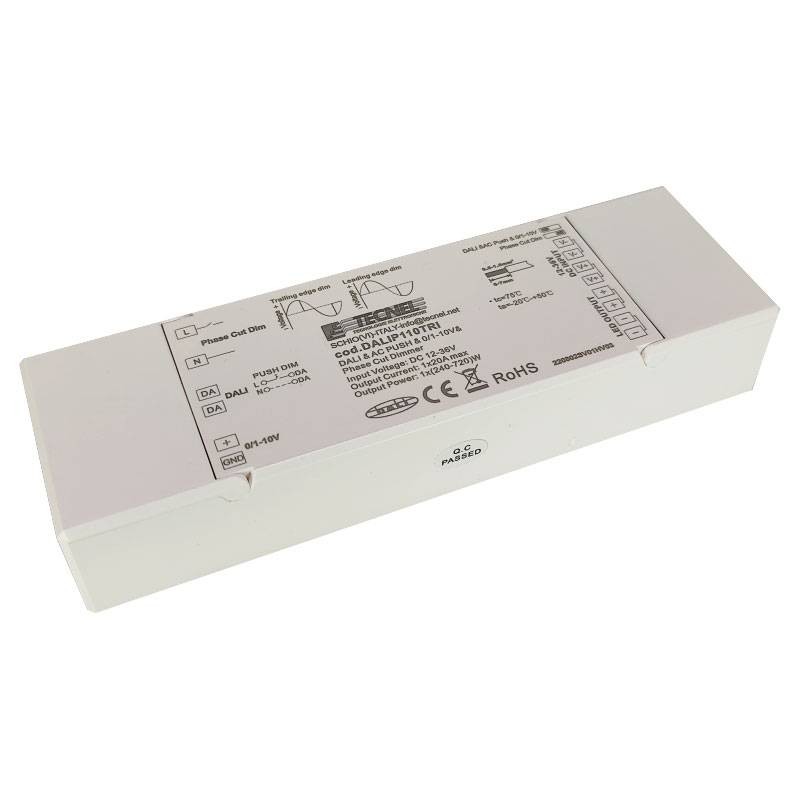

Tecnel LED-Streifen-Dimmer 12-36VDC 240-720W Konstantspannung DALIP110TRI
TTE DALIP110TRI
Dimmer für LED-Streifen mit Drucktastensteuerung + DALI + 01-10V + TRIAC Stromversorgung mit den folgenden Eigenschaften
- Dip-Schalter zur Auswahl verschiedener Dimmer-Befehle
- Eingangsspannung: 12-36VDC
- Ausgangsstrom: 1x20A
- Leistung: 240-720W
- Technologie: Konstante Spannung
- Befehlstyp: DALI - Drucktasten 0/1÷10VDC - Phasenabschaltung
- DALI-Verbrauch: 2mA
- Dimmbereich: 0,1%-100%
- Betriebstemperatur: -20/+50 Grad
- Abmessungen: 170x53,5x28 mm
Kompatibel mit universellen Triac - Mosfet Phasenabschnittsdimmern.
72,50 €
72,50 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 9
Häufig zusammengekauft
Einkanalige 1x20A 12 24 36Vdc (240-480-720W) mit Eingängen für DALI, 0/1-10Vdc, Taster und Phasenanschnittsteuerung sowohl für die vordere als auch die hintere Kante. Um die Gesamtsteuerleistung zu erhöhen, können verschiedene Schemata eingesetzt werden, die eine Mehrfachsteuerung MASTER-SLAVE in verschiedenen Modi vorsehen, bei der z.B. der Dimmer als Slave bis zu 10 PWM-Signalverstärker für eine Gesamtleistung von 2880W 12Vdc und 5760W 24Vdc synchronisieren kann. Andere MASTER- SLAVE-Steuerungssysteme umfassen die Verwendung von DALI-Dimmern, 0/1-10Vdc-Dimmern, sowohl passiv als auch aktiv, Phase-Cut-Dimmern in der Master-Funktion und die Dimmer in der Slave-Funktion, mit der sehr große Leistungen von einfarbigen LED-STRIPs in allen Situationen bis zu zehn KW synchronisiert gesteuert werden können. MASTER-SLAVE-Steuerungen in den verschiedenen Lösungen können mit Drehknopf, mit Drucktasten, mit Funksteuerungen und auch mit SMART APP Bluetooth mesh vorgenommen werden. Insbesondere die MASTER-SLAVE-Steuerung mit Phasenabschnittsdimmer kann mit der SMART APP Bluetooth mesh, aber auch mit der SMART APP WiFi mit Sprachsteuerung, die mit Google Assistant und Alexa kompatibel ist, erfolgen.
Merkmale:
- Multifunktions-LED-Dimmer 4 Steuerungen: DALI, AC Push, 0 / 1-10V und Phase Cut Leading edge und Trailing edge
- 1-Kanal-Ausgang 12-36VDC, max. 20A
- Dip-Schalter zur Auswahl verschiedener Dimmer-Befehle
- Kombinierbar mit allen auf dem Markt befindlichen DALI-Systemen
- Integrierte DALI-2 Schnittstelle, DALI DT6 Gerät
- 1 DALI-Adresse, die vom DALI-Master vergeben wird
- Möglichkeit der Phasenanschnittsteuerung an der Vorder- und Hinterkante
- Kompatibel mit universellen Phasenabschnittsdimmern Triac - MOSFET
- Möglichkeit der Verwendung von Pwm-Verstärkern zur Erweiterung der Ausgangsleistung auf bis zu kW LED-Streifenleistung
- Erfüllt die Normen IEC 62386-101: 2014, IEC 62386-102: 2014, IEC 62386-207 Ed2
- Schutzart: IP20
Wählen Sie vor dem Einschalten den Steuereingangstyp über DIP-Schalter entsprechend dem verwendeten Steuersystem. Es können nicht verschiedene Steuerungstypen gleichzeitig verdrahtet und verwendet werden. Es kann jeweils nur 1 der 4 Steuerungsarten ausgewählt und verdrahtet werden.
Sicherheitshinweise:
- Wählen Sie die Steuerungsart NICHT aus, wenn das Gerät an die Stromversorgung angeschlossen ist.
- Installieren Sie das Gerät NICHT, wenn es mit Strom versorgt wird.
- Setzen Sie das Gerät NICHT der Feuchtigkeit aus
Es gibt noch keine Bewertung
Technische Daten
- Art: Dimmer
- Spannung: 12/36V
- Schutzart: IP20
- Installation: Extern
