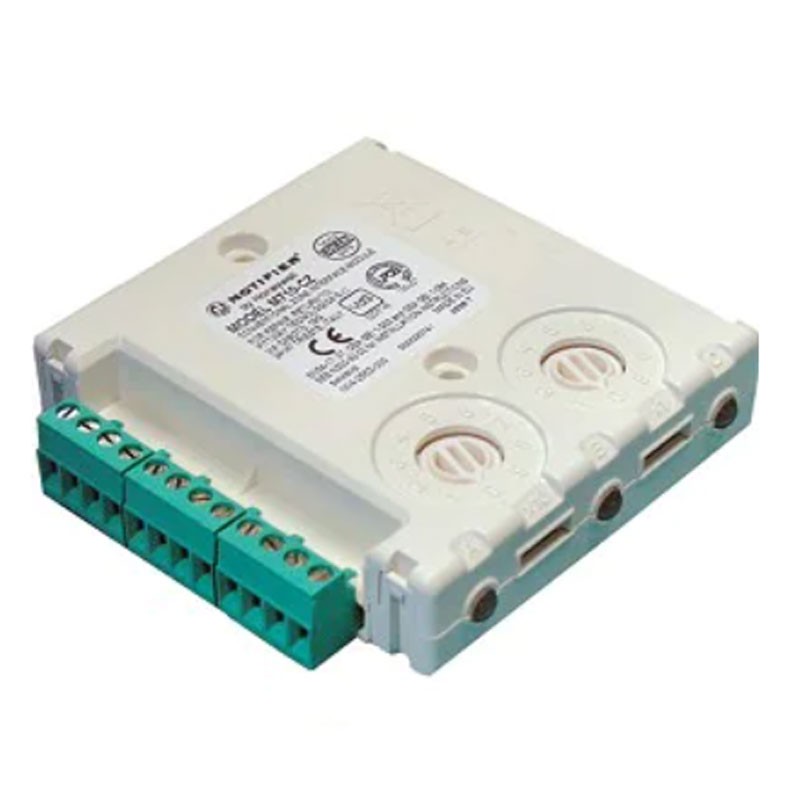

Notifier Konventionelles Sensor-Eingangsmodul 1 M710-CZ

Notifier
NOT M710-CZ

Eingangsmodul mit Notifier-Isolator, mit den folgenden Merkmalen:



  • Stromversorgung: (von der Schleife oder externer Stromversorgung). 8÷32Vdc
  • Maximale Strombelastung im Bereitschaftszustand: 3mA
  • Maximale Zonenlast: pro Melder: (intern begrenzt) 15mA
  • Leitungsendkondensator (nicht gepolt): 47µF
  • Betriebstemperatur: -20°C/+60°C
  • Luftfeuchtigkeit (relative Luftfeuchtigkeit): 5%-95%.
  • Abmessungen des Moduls: 93mm(H)x93mm(B) x23mm(T)
  • Größe des Montagekastens: 133mm(H)x138(B)x40mm(T)
  • Gewicht des Moduls: 110 Gramm
  • Gewicht (Modul und M200E-SMB): 252 Gramm
  • Schutzart (montiert mit M200E-SMB) IP50
  • Maximale Kabelgröße: 2,5 mm
Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Notifier Konventionelles Sensor-Eingangsmodul 1 M710-CZ
118,63 €
118,63 €

118,63 €
inkl. MwSt.
Nicht verfügbar
Weitere Verfügbarkeiten beim Hersteller
118,63 €

2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

ELEKTRISCHE SPEZIFIKATIONEN DER ANALOGEN SCHLEIFE:



  • Spannung mit Isolator: (min. 17,5Vdc für LED-Betrieb); 18÷30Vdc, wenn die konventionelle Zone über eine Schleife versorgt wird. 15÷3Vdc
  • Spannung (ohne Isolator): (min. 17,5Vdc für LED-Betrieb). 18÷30Vdc, wenn die konventionelle Zone über eine Schleife gespeist wird. 15÷32Vdc
  • Maximale Strombelastung 24Vdc mit externer Stromversorgung für konventionelle Zone (ohne Kommunikation): 288µA
  • Kommunikation mit aktivierter LED: (eine Kommunikation alle 5s) 500µA
  • Maximaler Bereitschaftsstrom von 24 Vdc, mit einem Endgerät, konventionelle Zone, die von der Schleife versorgt wird, ohne Kommunikation: 1,3 mA
  • Kommunikation mit aktivierter LED: 1.5mA
  • Led-Strom (max. Led bei 24 Vdc): (mit einem Befehl vom Steuergerät) 2,2mA
  • Led-Strom (max. Led bei 24 VDC): (im Isolationsmodus) 8,8 mA





Das Eingangsmodul M710-CZ ermöglicht es, eine herkömmliche Sensorzone mit einem Zweidrahtanschluss an einen analogen LOOP anzuschließen.





Dieses Modul ist mit den analogen NOTIFIER-Zentralen kompatibel.



Das Modul steuert die konventionelle Zone und überträgt alle relevanten Informationen (Normal-, Öffnungs-/Kurzschluss- oder Alarmstatus) an die Steuereinheit. Die Stromversorgung des Schnittstellenmoduls und der konventionellen Zonensensoren kann entweder direkt über die Kommunikationsschleife oder über eine externe Stromversorgung erfolgen. Wenn keine externe Stromversorgung verwendet wird, muss die höhere Absorption durch die Kommunikationsschleife berücksichtigt werden. Zur Überprüfung der Parameter muss daher die Installationsanleitung des Steuergeräts konsultiert werden. Wenn die konventionelle Zone von einer externen Stromversorgung gespeist wird, bleibt die analoge Kommunikationsschleife über das Modul M710-CZ sowohl von der konventionellen Zone als auch von der Stromversorgung isoliert.





ADRESSIERUNG: Die Moduladresse ist über zwei Dekaden-Drehschalter auf dem Modul wählbar. Die Wahlschalter befinden sich an der Vorderseite oder an der Seite des Moduls. Mit einem Schraubendreher können Sie die Drehschalter bewegen und die gewünschte Adresse auf der Vorderseite oder der Seite des Moduls auswählen.





Vorteile:

  • Das Gerät kann im M200E-SMB-Gehäuse an der Wand, über den M200E-DIN-Adapter auf einer Hutschiene oder über den M200E-PMB auf einer Schalttafel montiert werden.
  • Es ist auch möglich, den Kurzschlusstrenner über den Klemmenblockanschluss zu umgehen.
  • Geeignet für den Anschluss konventioneller Melder an adressierbare Zentralen der Serie AM. CPR-zertifiziert gemäß EN-54 Teil 17 und 18.
  • Kann extern oder direkt von der Schleife gespeist werden.
  • Ausgestattet mit einer dreifarbigen LED, Drehschaltern zur Adressierung und einer Plug-and-Play-Klemmleiste zur Vereinfachung des Kabelanschlusses.
