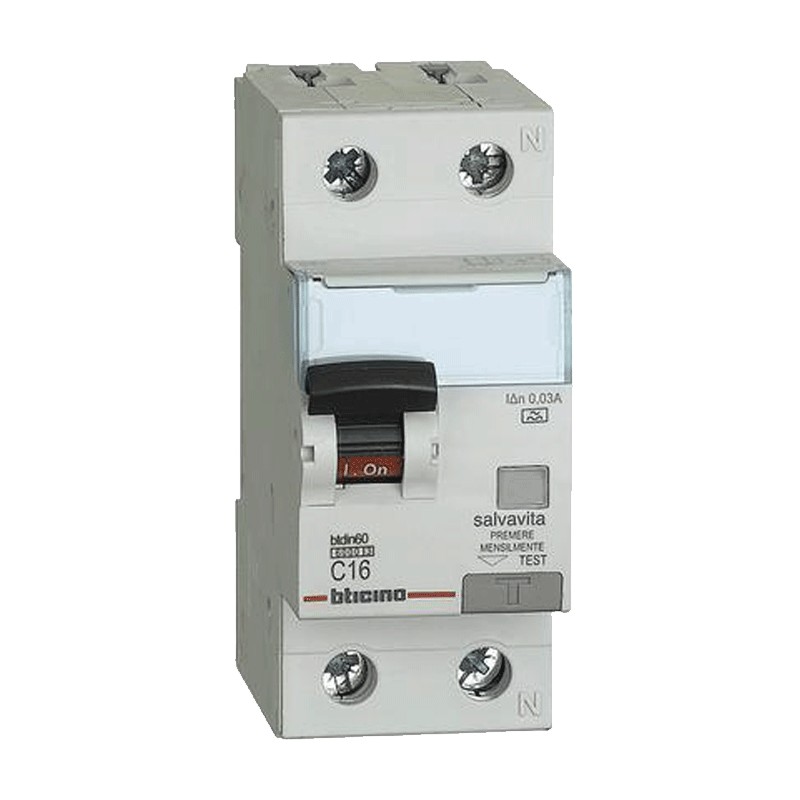

Bticino Fehlerstrom und Leitungsschutzschalter 16A 1P+N 30mA F 6KA 2M GN8813F16
Bticino Fehlerstrom und Leitungsschutzschalter:
- Stromaufnahme 16A
- Pole 1P+N
- Differentialstrom Idn 0,03A
- Auslösekurve C
- F Differenzialtyp
- 2 Module
- Ausschaltvermögen Icn 6kA
![](https://www.elettronew.com/49136-large_default/bticino-16a-1pn-30ma-f-6ka-2m-gn8813f16-fehlerstrom-schutzschalter.jpg)
Bticino Fehlerstrom und Leitungsschutzschalter 16A 1P+N 30mA F 6KA 2M GN8813F16
Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert einen magnetischen mit einem thermischen Schutz und unterbricht den Strom bei Bedarf.
Der Fehlerstrom und Leitungsschutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der Fehlerstrom und Leitungsschutzschalter in der Elektroinstallation verfügt über drei verschiedene Schutzfunktionen
- der magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können
- die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z.B. mehr als ein Gerät in Betrieb)
- der Fehlerstromschutzschalter, der das Subjekt vor einem Leckstrom schützt
die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für ohmsch-induktive Stromkreise mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.
Die mit der jüngsten Produktnorm CEI EN 62423 eingeführten Fehlerstromschutzschalter des Typs F bieten einen wirksamen Schutz gegen indirekte Kontakte in Gegenwart von Lasten, die mit einphasigen Frequenzumrichtern ausgestattet sind.
Fehlerstromschutzschalter des Typs F wurden speziell für den Schutz vor indirekten Kontakten bei der Verwendung von Verbrauchsgeräten entwickelt, die mit Einphasen-Frequenzumrichtern ausgestattet sind, wie Wärmepumpen und Waschmaschinen. Im Falle eines Erdschlusses des Wechselrichters erzeugen sie differenzielle Fehlerströme mit unterschiedlichen Frequenzen, die von AC- und A-Fehlerstromschutzschaltern nicht erfasst werden können.
Merkmale:
- Bezugsnorm CEI EN 61009-1
- Spannung 230Vac
- Schutzart IP20
- Höhe 83mm
- Breite 35,6 mm
- Tiefe 76mm
- Maximaler Kabelquerschnitt 25/35mmq
Technische Daten
- Spannung:
- 230/400VAC
- Module:
- 2
- Pole:
- 1P+N
- Kurve:
- C
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- F
- Differentialstrom:
- 0.03 A
- Ampere:
- 16A
- Stromkreisschutz:
- FI- und LS-Schalter
