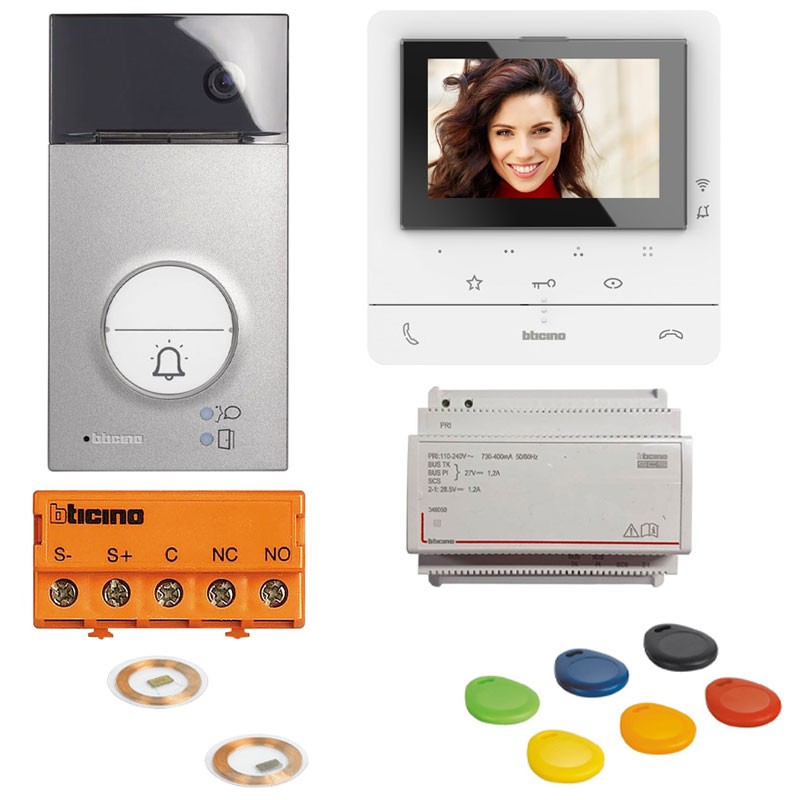

Technische Daten der einzelnen Komponenten des Kits:

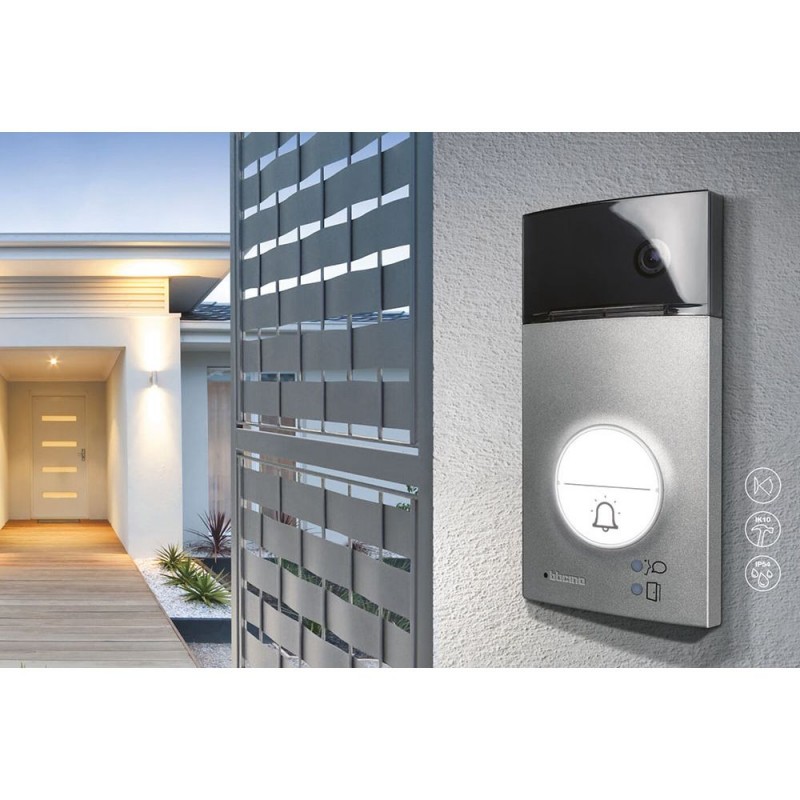

1 Videohandset LINEA 3000 in grauer Ausführung, Code 343091:

• LINEA 3000 Videopanel in grauer Ausführung
• 2-Draht-Technik
• Wandmontage mit Zamak-Frontplatte
• Weitwinkel-Farbkamera und Näherungsleser
• Weiße LEDs für die Feldausleuchtung bei schlechten Lichtverhältnissen
• Konfigurierbar für Ein- oder Zweifamilienhausanlagen
• Ermöglicht die Aktivierung eines Elektroschlosses, das direkt zwischen den Klemmen S+ und S- angeschlossen wird (18 V 4 A impulsiv, 250 mA haltend, 30 Ohm max)

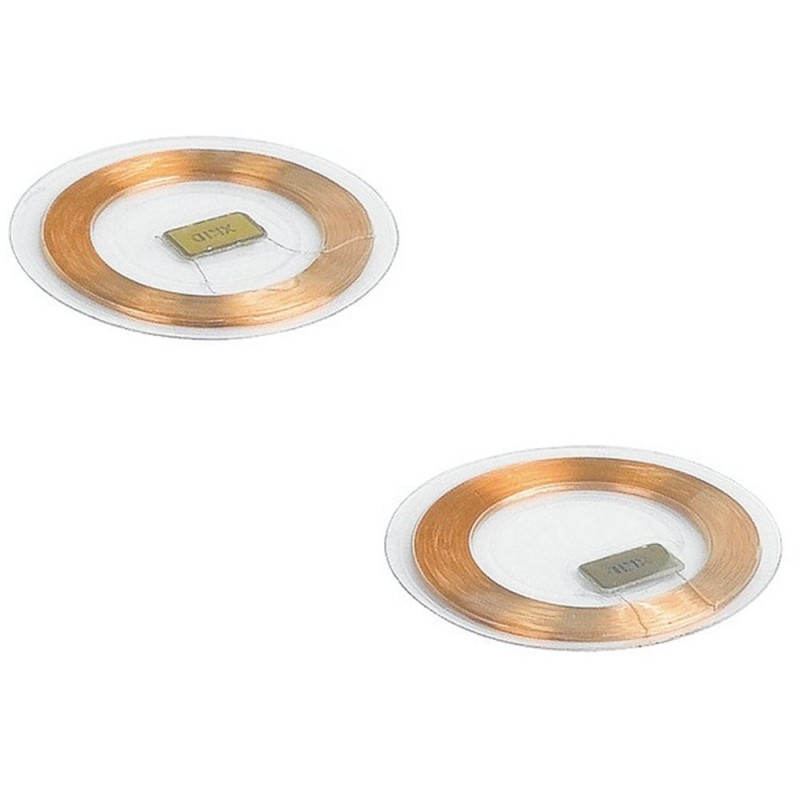

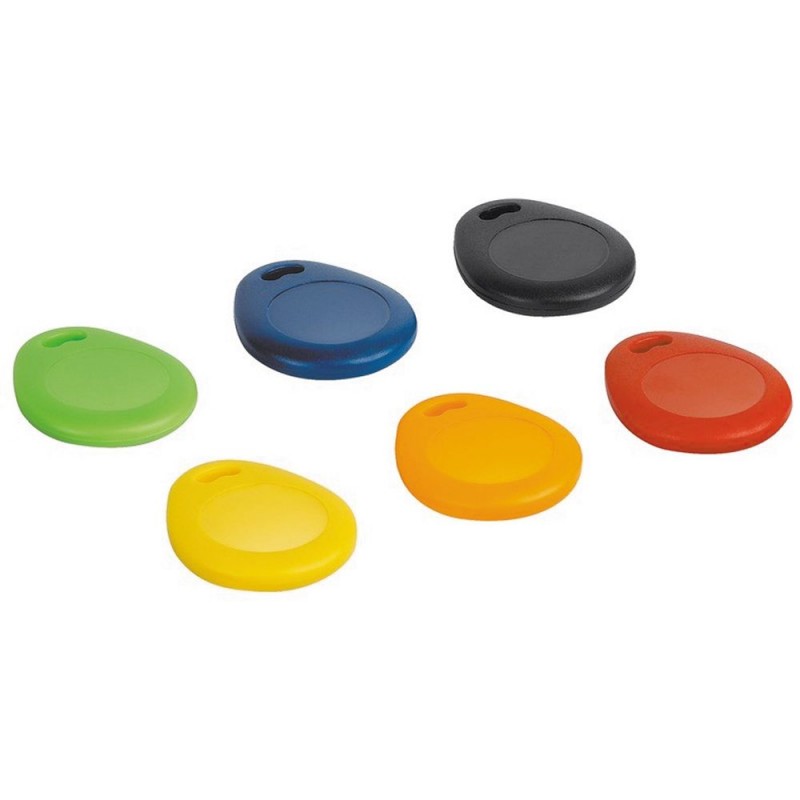

• Verwaltung von maximal 20 Ausweisen (125 KHz) für die Aktivierung des Elektroschlosses (einschließlich des Systemverwaltungsausweises)
• Namensschild-Beleuchtung mit weißen LEDs
• Erfüllt die Schutzart IP54 - Robustheitsgrad IK10.

• Abmessungen: 190x100x26,65mm
• Höhe: 190mm
• Breite: 100mm
• Tiefe: 26,65mm
• Anrufe: 2
• Systemtyp: 2 Draht
• Robustheitsklasse: IK10
• Empfohlene Installationshöhe: 160-165cm
• Betriebstemperatur: -25°/+70° C
• Auflösung: 330 TV-Linien H
• Farbe: Grau

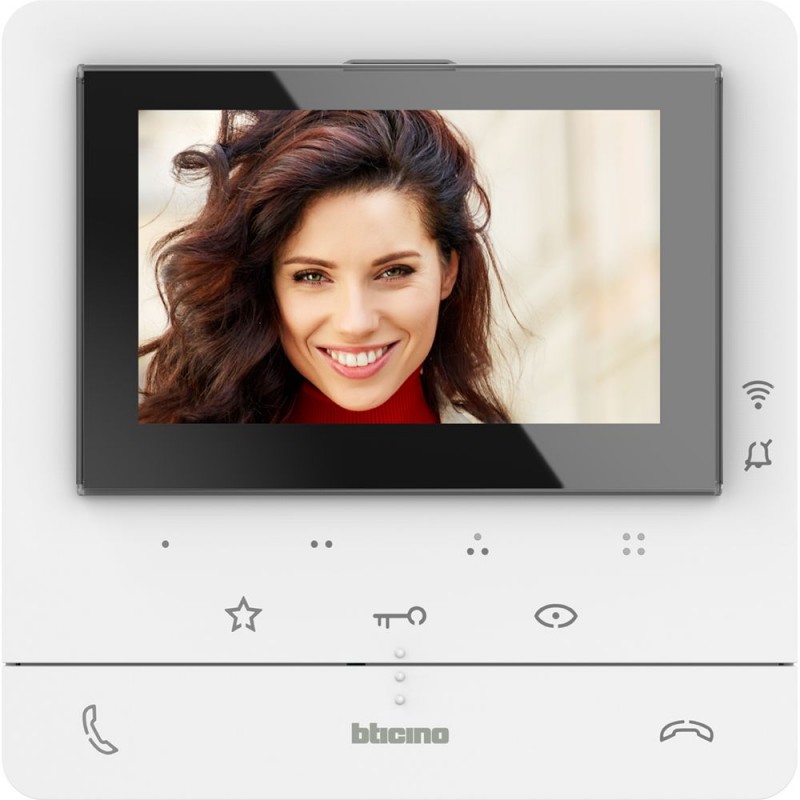

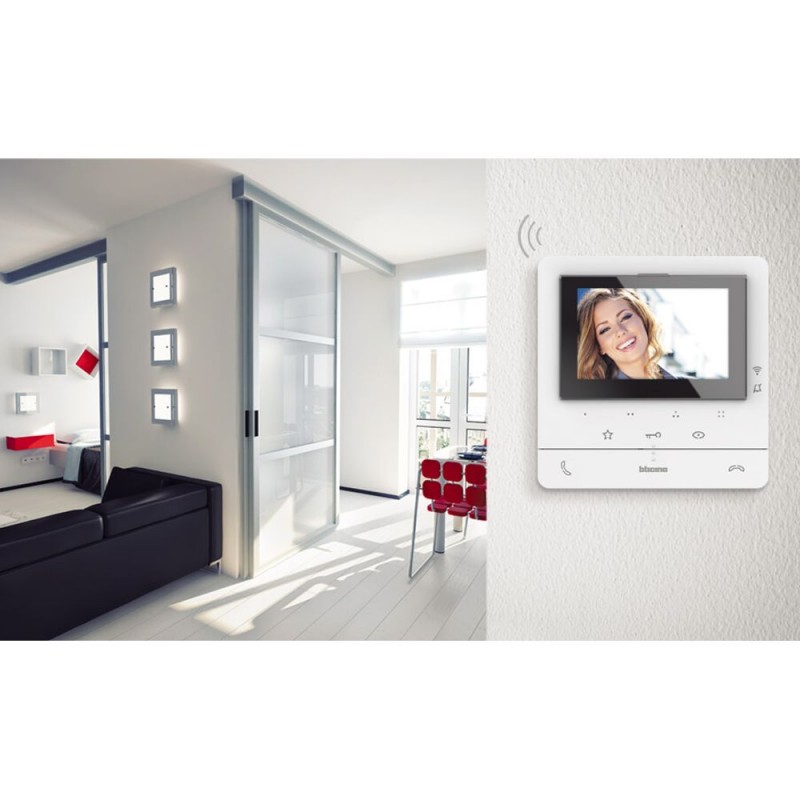

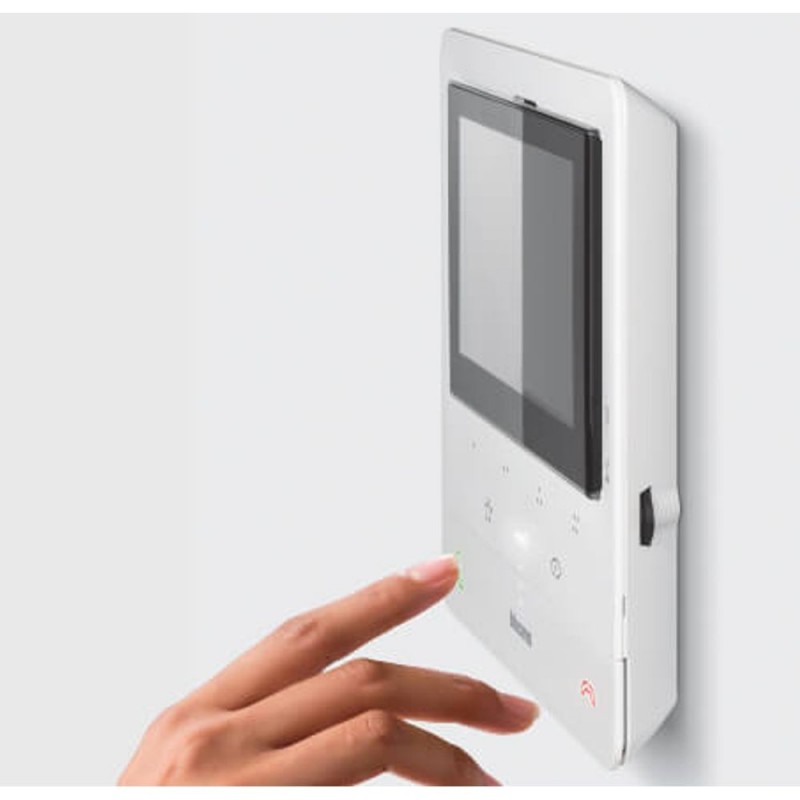

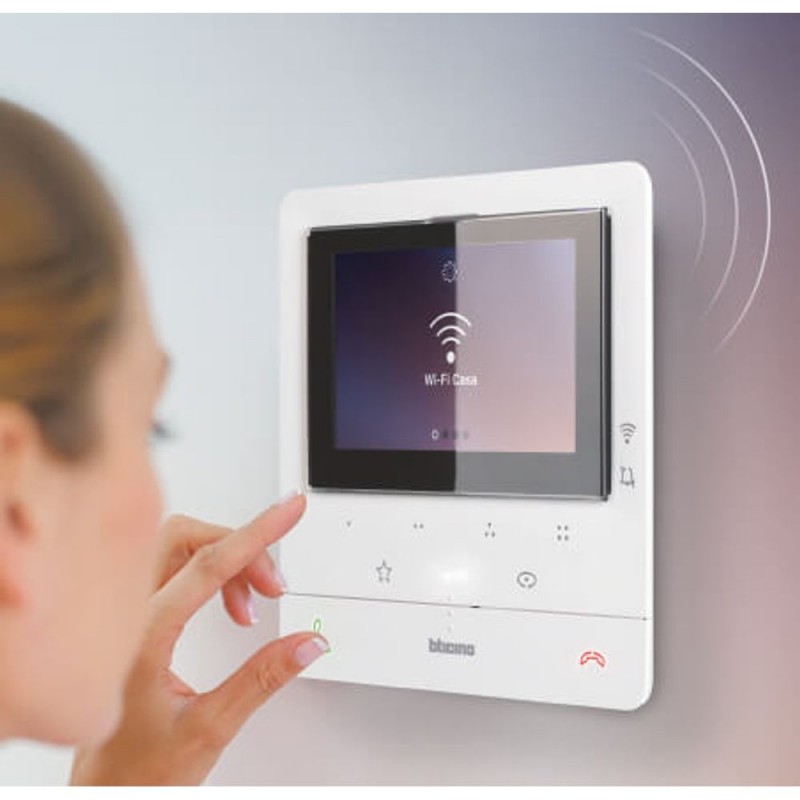

1 Angeschlossenes Bildtelefon CLASS 100X Code 344682:

• Angeschlossenes Bildtelefon Class 100X16E mit Netatmo
• 2-Draht Technologie
• Wifi-Freisprecheinrichtung mit Telefonschleife
• 5 Zoll LCD-Farbdisplay
• Es verfügt über 2 physische Tasten für die Steuerung der Hauptfunktionen der Videotürsprechanlage - Rufannahme und Schließen - und 3 Berührungstasten für die Steuerung der Hauptfunktionen - Aktivierung des Elektroschlosses, Steuerung des Treppenlichts und Aktivierung der Türstation/Zeitschaltuhr - sowie weitere 4 konfigurierbare Berührungstasten, die verschiedene Funktionen übernehmen - z. B. Gegensprechanlage, zusätzliche Aktivierung des Elektroschlosses, allgemeine Aktivierungen
• Das Gerät verfügt über einen seitlichen Hebel zur Einstellung von: Displayfarbe, Helligkeit und Kontrast, Sprachlautstärke, Ruftonlautstärke und Wifi-Konfiguration
• Es gibt Signalisierungs-LEDs für den Rufausschluss und Wifi
• Außerdem ist es dank der Wifi-Verbindung möglich, die Video-Gegensprechanlage mit der Home + Security App (verfügbar für Android und iOS) zu verbinden.
• Über die App können die Hauptfunktionen der Video-Türsprechanlage verwaltet werden (Rufannahme, Aktivierung des Elektroschlosses, Aktivierung der Türstation/Uhr, Firmware-Update und zusätzliche Aktivierungen)
• Über die Home + Security App ist es auch möglich, die Produkte aus dem Netatmo Sicherheitssortiment zu verwalten (Außen- und Innenkameras, Tür- und Fenstersensoren, Innensirene und Rauchmelder)
• So können Sie schnell und einfach ein intelligentes Sicherheitssystem aufbauen

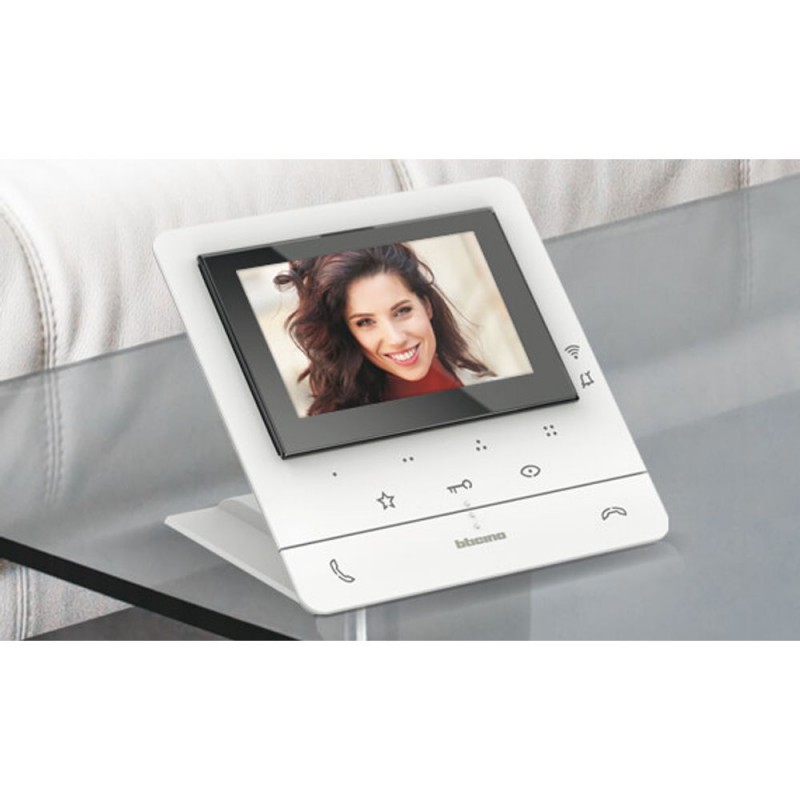

• Installation an der Wand mit einer speziellen Halterung (im Lieferumfang enthalten) oder auf dem Tisch mit Hilfe von Zubehörhalterungen (Code 344692, separat zu erwerben)
• Das Gerät, das auch über eine professionelle Studiofunktion verfügt, muss konfiguriert werden.

• Spannung: 20/27V

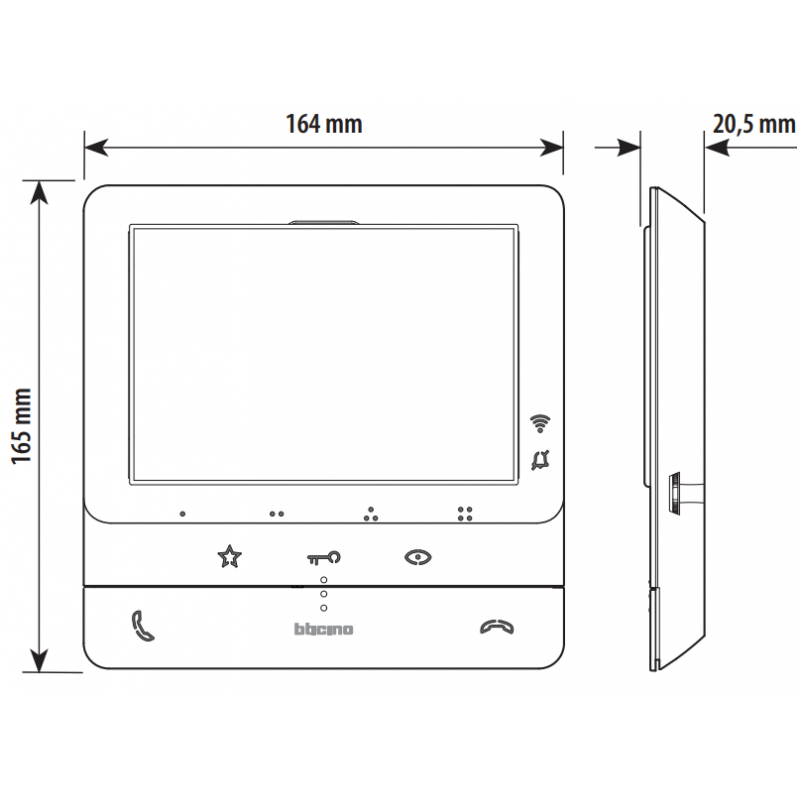

• Abmessungen: 165x164x20,5mm
• Höhe: 165mm
• Breite: 164mm
• Tiefe: 20,5mm
• Maximaler Kabelquerschnitt: 2x1mmq
• Installationsart: 2-Draht
• Empfohlene Installationshöhe: 160-165cm
• Betriebstemperatur: -5/+40°C
• Auflösung: 800 x 480
• Wi-Fi: ja
• Teleloop: Ja
• Farbe: Weiß

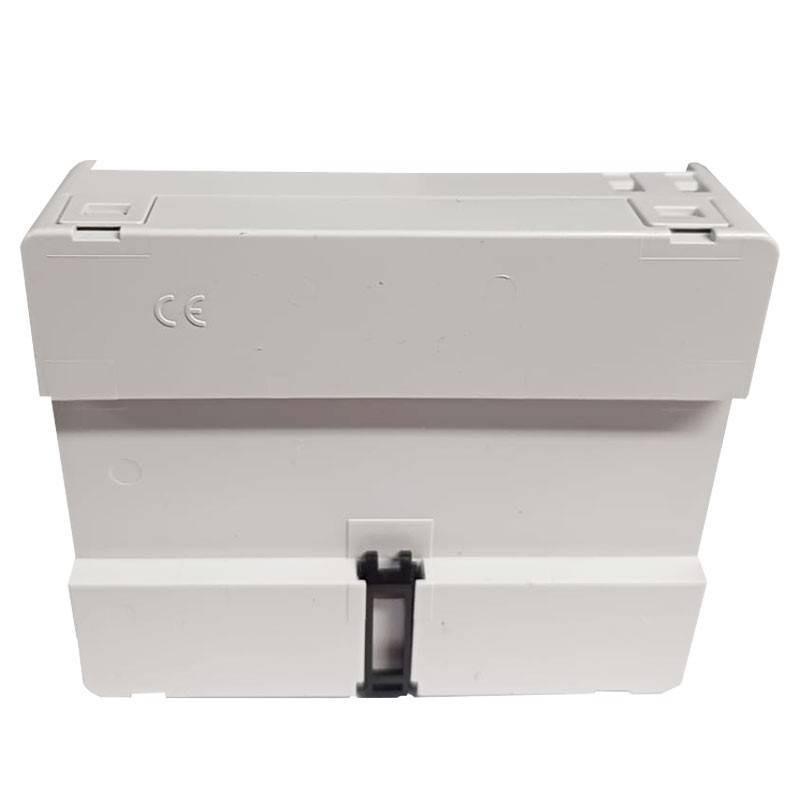

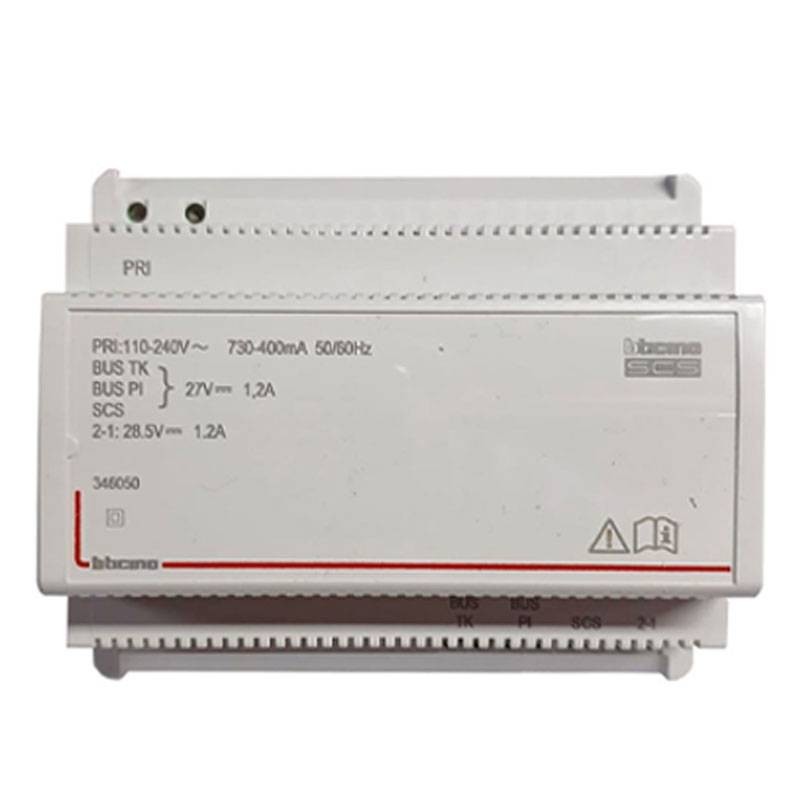

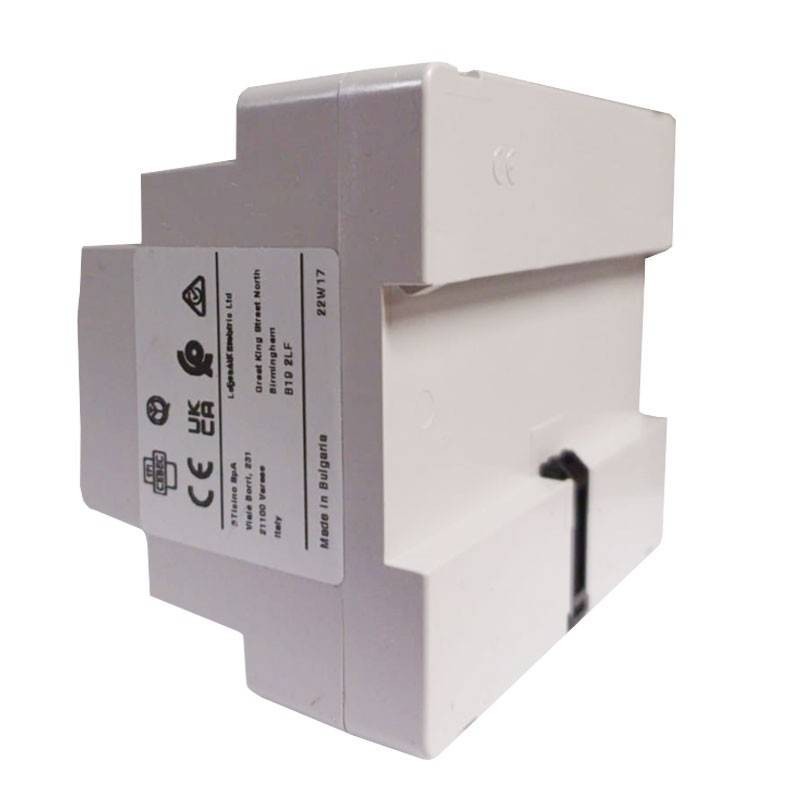

1 BUS-SCS-Stromversorgung im 6-DIN-Modulgehäuse für 2-Draht-Audio- und Videosysteme Code 346050

• Stromversorgung für 2-Draht-Audio- und Videosysteme im 6-DIN-Modulgehäuse
• Stromversorgung 110 - 240 Va.c. bei 50 - 60 Hz
• Verfügt über zwei Schutzkleinspannungsausgänge (einer an den Klemmen 3 BUS TK, BUS PI und SCS, einer an den Klemmen 1 - 2);
• Abwechselnd und nicht gleichzeitig zu verwenden
• Der Videoadapter ist im Gerät integriert (Artikel 346830 sollte daher nicht verwendet werden), so dass auf die Verwendung des A/V-Knotens (F441) oder der Mehrkanalmatrix (F441M) verzichtet werden kann, wenn die Klemmen BUS PI und BUS TK insgesamt drei Abzweigungen nicht überschreiten (MAX 2 PI + 1 TK oder 1 PI + MAX 2 TK)
• Kann auch als zusätzliches Netzgerät (Ausgang 1 - 2) für die lokale Stromversorgung von Wohnungsstationen oder vorbereiteten Türstationen verwendet werden (in diesem Fall kann kein anderer Ausgang verwendet werden)
• Das Gerät ist elektronisch gegen Überlast und Kurzschluss geschützt
• Es ist ein doppelt isoliertes SELV-Sicherheitsgerät
• Die Installation muss in Übereinstimmung mit den geltenden Vorschriften durchgeführt werden.
• Das Gerät darf NICHT konfiguriert werden.
• Achtung: Die Ausgänge (BUS PI), (BUS TK) und (SCS) können gleichzeitig verwendet werden, wobei die maximale Gesamtaufnahme von 1,2 A zu beachten ist.
• Nach einer Überlast oder einem Kurzschluss muss die Stromversorgung für 5 Minuten unterbrochen werden.
• Dieses Netzgerät entspricht der Kategorie CAT II 2500 V und erfordert daher einen zusätzlichen Schutz gegen transiente Spannungen (höher als die Bemessungsüberspannungskategorie) außerhalb des Geräts.
• Das Netzgerät darf nur in Schaltschränken installiert werden, die für DIN-Geräte ausgelegt sind.
• Es darf nur in Innenräumen installiert werden.
• Es muss ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm verwendet werden, der sich in der Nähe des Netzgeräts befindet.
• Der oben beschriebene Schalter ist als Vorrichtung zum Trennen des Netzteils vom Stromnetz zu betrachten.
• Die Enden der in die Klemmen eingeführten Leiter dürfen nicht verlötet werden.
• Gesamtabmessungen: 6 DIN-Module

PRI (AC-Netzteileingang):

• Nennspannungen: 110 - 240 V
• Nennströme: 730 - 400 mA
• Betriebsfrequenzbereich: 50 - 60 Hz
• Leistungsaufnahme bei Volllast: 40 W max
• Verlustleistung: 8 W max
• Wirkungsgrad bei Volllast: 80 % typisch
• Stand-by-Leistung: < 1 W
• Betriebstemperatur: (-10) - (+55) °C
• Integrierte Sicherung (PRI-Seite): F1 T 3,15A 250 V




BUS TK, BUS PI, SCS:

• Nennspannung: 27 Vdc
• Nennstrom: 1,2 A
• Nennleistung: 32,4 W




1-2:

• Nennspannung: 28,5 Vdc
• Nennstrom: 1,2 A
• Nennleistung: 34,2 W



Installation des Netzteils:

• Das Netzteil muss immer in geeigneten Gehäusen installiert werden.
• Es darf keinem Tropf- oder Spritzwasser ausgesetzt werden.
• Die Lüftungsöffnungen dürfen nicht verdeckt werden.
• Es muss ein zweipoliger Schalter mit einem Kontaktabstand von mindestens 3 mm verwendet werden, der in der Nähe des Netzteils angebracht wird. Der Schalter hat die doppelte Aufgabe, die Stromversorgung vom Netz zu trennen und sie zu schützen.

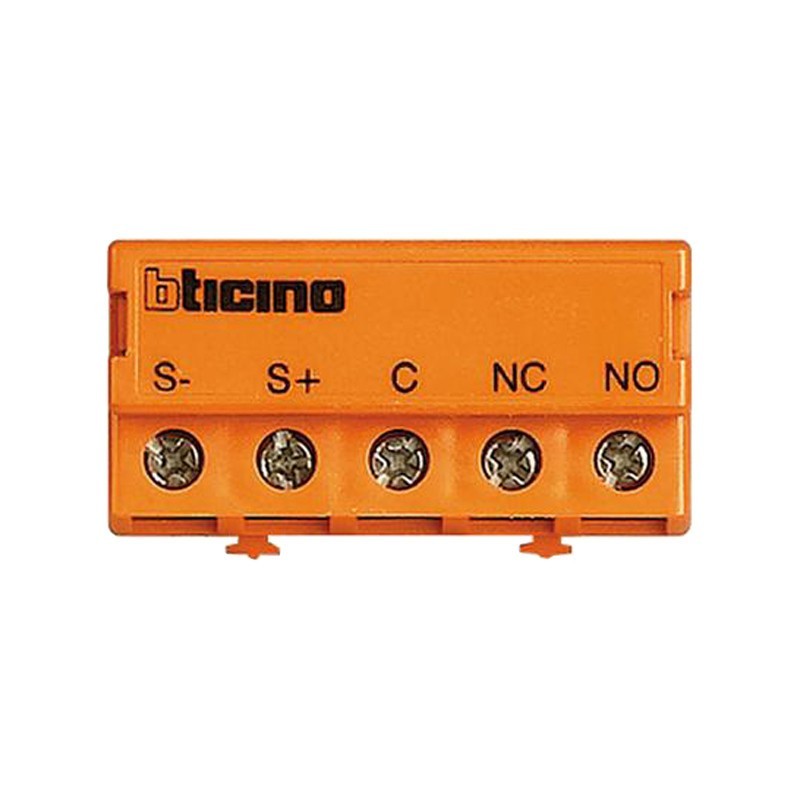

1 Relaismodul für elektromechanische Schlösser, die nicht über den BUS verwaltet werden (Code 346250): Relaismodul für die Öffnung von Toren in Kombination mit vorbereiteten Außentableaus mit Drucktasten. Ermöglicht die Öffnung von nicht BUS-gesteuerten Schlössern über die Türeinheit. Kontakttyp: NO-NC, Systemtyp: 2 Drähte.
