Der Fehlerstrom und Leitungsschutzschalterbefindet sich neben dem Fehlerstromschutzschalter und integriert einen magnetischen Schutz mit einem thermischen und unterbricht den Strom, wenn nötig. Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.




Der Fehlerstrom und Leitungsschutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

• den magnetischen für Kurzschlüsse, die ein ganzes Gebäude durch die Gefahr eines Brandes gefährden können
• den thermischen für Überlastungen bei der Zufuhr elektrischer Energie (z. B. wenn mehrere Geräte in Betrieb sind)
• Der Fehlerstromschutzschalter, der die Person vor einem Stromausfall schützt.



Der Fehlerstromschutzschalter Typ A löst bei sinusförmigen Wechseldifferenzströmen und bei pulsierenden, unidirektionalen, plötzlich oder langsam ansteigenden Differenzströmen aus (IEC 61008-1).

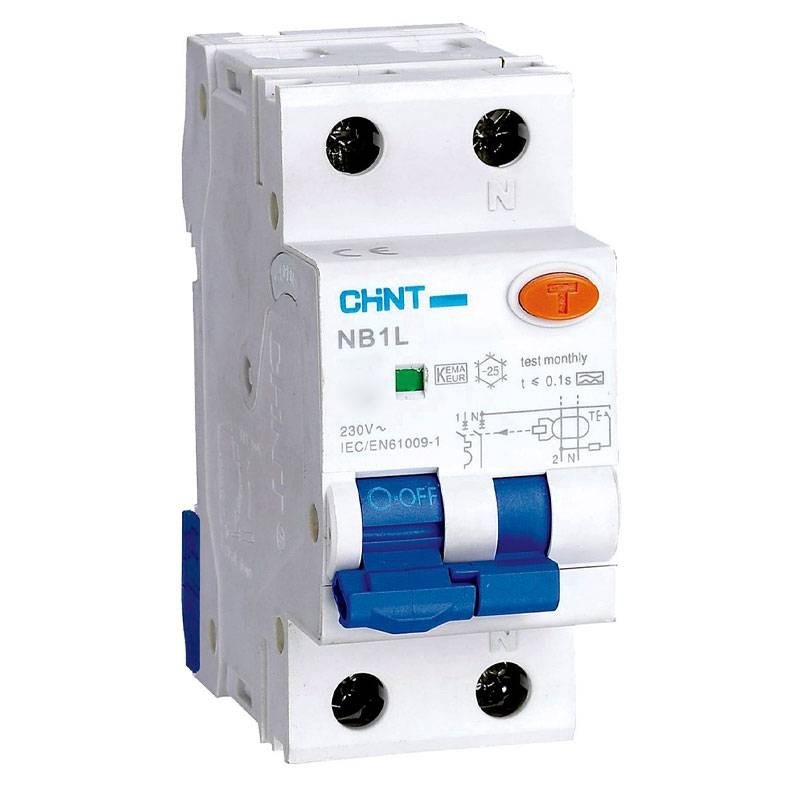

Fehlerstrom und Leitungsschutzschalter NB1L1 Serie 4,5 kA für den thermisch-magnetischen/Differenzialschutz. Besonders geeignet für den Schutz von Leitungen gegen Überlast und Kurzschluss sowie gegen direkte Kontakte. Vorgesehen für zivile, tertiäre und industrielle Anwendungen.




Eigenschaften:

• Bezugsnorm: IEC/EN 61009-1
• Anzahl der Pole: 1P+N
• Nennstrom: 10 A
• Auslösekurve: C
• Nennspannung: 230 Vac
• Bemessungsfrequenz: 50/60 Hz
• Isolationsspannung: 500 Vac
• Stoßspannung: 6 kv
• Bemessungsausschaltvermögen: 4,5 kA
• Extremes Ausschaltvermögen: 6 kA
• Bemessungsbetriebsausschaltvermögen: 4,5 kA
• Verlustleistung: 2,7 W
• Anzahl der DIN-Module (1 DIN = 18 mm): 2
• Schutzart: IP20
• Abmessungen: 86x36x77 mm (HxBxT)
