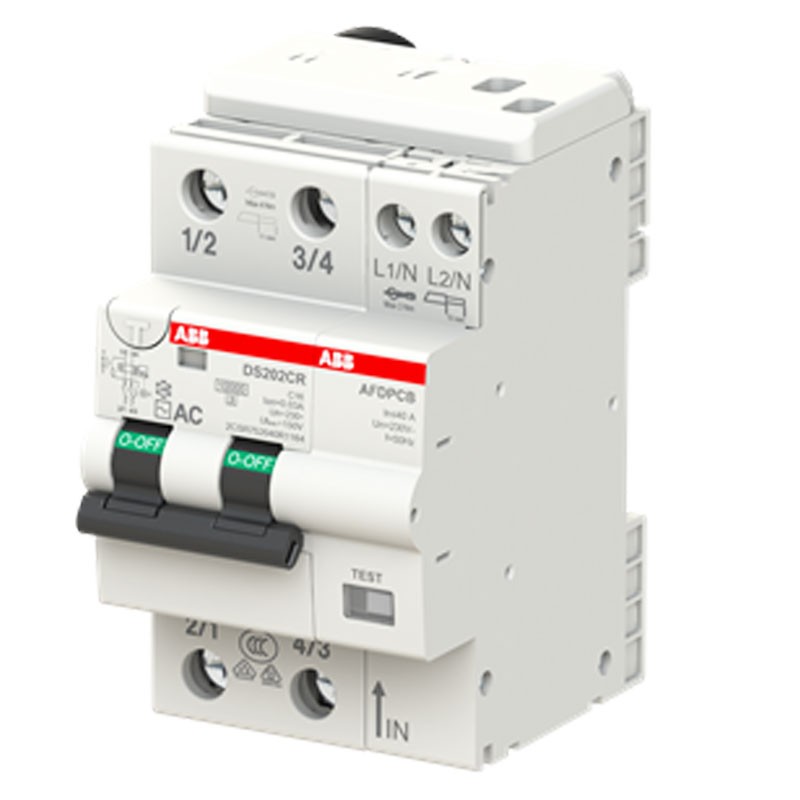

Abb FI-LS-Schalter 2-polig 16A 30mA AC Typ 6kA 2 Module DS202CRC16AC30
ABB DS202CRC16AC30
8012542141754
Abb FI-LS-Schalter mit Überstromschutz, mit folgenden Merkmalen:
- Bemessungsbetriebsspannung: nach IEC 60898-1 230V
- Bemessungsisolationsspannung (U i ): nach IEC/EN 60664-1 440V
- Bemessungs-Stoßspannung (U imp ): 4 kV
- Auslösecharakteristik: C
- Fehlerstrom-Typ AC-Typ
- Typ der Eingangsspannung: AC
- Nennstrom (In ): 16 Ampere
- Bemessungsfehlerstrom: 30 mA
- Bemessungskurzschlussleistung: 6 kA
- Maximales Bemessungskurzschlussausschaltvermögen (I cu ): 10 kA
- Bemessungsbetriebskurzschlussausschaltvermögen (Ics ): 6 kA
- Maximaler Spitzenstrom: 0,25 kA
- Ableitstromtyp: AC
- Frequenz: 50Hz
Abb FI-LS-Schalter 2-polig 16A 30mA AC Typ 6kA 2 Module DS202CRC16AC30
63,36 €
Der FI-LS-Schalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der FI-LS-Schalter in der elektrischen Anlage integriert drei verschiedene Schutzfunktionen
- den magnetischen für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- den thermischen Schutz bei Überlastungen der elektrischen Energieversorgung (z. B. wenn mehr als ein Gerät in Betrieb ist);
- die Differential die Differenzialkennlinie des Fehlerstromschutzschalters, die das Objekt vor einem Leckstrom schützt.
Die Auslösung des FI-LS-Schalter des Typs AC ist für plötzlich oder langsam ansteigende sinusförmige Differenzströme gewährleistet (CEI EN 61008-1).
Merkmale:
- Abb
- Norm: CEI/EN 61009-1 - CEI/EN 61009-2-1
- Nennfrequenz: 50Hz
- Verlustleistung: 4.20W
- Netzanschluss: frei wählbar
- Grenzwert der Energieklasse: 3
- Elektrischer Widerstand: 10000 Schaltspiele
- Mechanische Ausdauer: 20000 Schaltspiele
- 2 Module
- Anzahl der Pole: 2
- Anzahl der geschützten Pole: 2
- Störungsanzeige: blaue Fahne auf dem Fenster
- Betriebskennlinie: unverzögert
- Überspannungskategorie: III
- Lage der Neutralleiterklemmen: Rechts Links
- Anzugsdrehmoment: 4 Nm
- Art des Zubehörs: Hilfskontakt - Signalisierung/Hilfskontakt
- Art des Erdungsschalters: Unverzögert
- Umgebungslufttemperatur: Betrieb -5 /+55 °C - Lagerung -40 /+70 °C
- Montageart: DIN-Schiene EN 60715 (35 mm) über Befestigungsclip
- Einbaulage: beliebig
- Kabelgröße: 35mm²
- Schutzart: IP20
- Verschmutzungsgrad: 3
- Umweltbedingungen: 28 Zyklen - bei 55 °C / 90-96 % - und 25 °C / 95-100 %
- Abisolierlänge: 11 mm
- RoHS-Status: gemäß EU-Richtlinie 2011/65/EU und Änderung 2015/863 vom 22. Juli 2019
- Netto-Produktbreite: 36 mm
- Netto-Produkthöhe: 86 mm
- Netto-Produkttiefe/-länge: 72 mm
- Netto-Produktgewicht: 0,220 kg
- Einbautiefe ( t 2 ): 72 mm
Verbindungskapazität:
- Stange 10...10 mm²
- Flexibel 1...25 mm²
- Starr Fest 1...35 mm²
Nennquerschnitt
- 1 - Massiv-Ader 1... 35 mm²
- 4 - Mehrdrähtig 1... 25 mm²
Veramente soddisfatto del servizio. A seguito di un piccolo disguido ho avuto massima assistenza ed hanno risolto velocemente e brillantemente. Comprerò ancora e lo consiglio ai futuri acquirenti.
In confronto ad altri siti ho trovato facilmente il materiale che cercavo, completo delle caratteristiche tecniche.
spedizione rapida, prodotto come dalle attese !
Technische Daten
- Module:
- 2
- Pole:
- 2P
- Kurve:
- C
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- AC
- Differentialstrom:
- 0.03 A
- Ampere:
- 16A
- Stromkreisschutz:
- FI- und LS-Schalter
