Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.


Der Fehlerstrom und Leitungsschutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.


Der Fehlerstrom und Leitungsschutzschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.


Die C-Kurve, Eingriffsschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Die mit der neuen Produktnorm CEI EN 62423 eingeführten Schutzschalter vom Typ F bieten einen wirksamen Schutz gegen indirekte Kontakte bei Lasten, die mit einphasigen Frequenzumrichtern ausgestattet sind.

Technisch und leistungsmäßig sind sie zwischen Fehlerstromschutzschaltern vom Typ A und B positioniert.

Die Leitungsschutzschalter des Typs F sind speziell für den Schutz gegen indirekte Kontakte beim Einsatz von Geräten mit einphasigen Frequenzumrichtern wie z. B. Wärmepumpen und Waschmaschinen entwickelt worden. Im Falle eines Erdschlusses im Wechselrichter erzeugen sie Differenzfehlerströme mit unterschiedlichen Frequenzen, die Fehlerstromschutzschalter vom Typ AC und A nicht erkennen können.

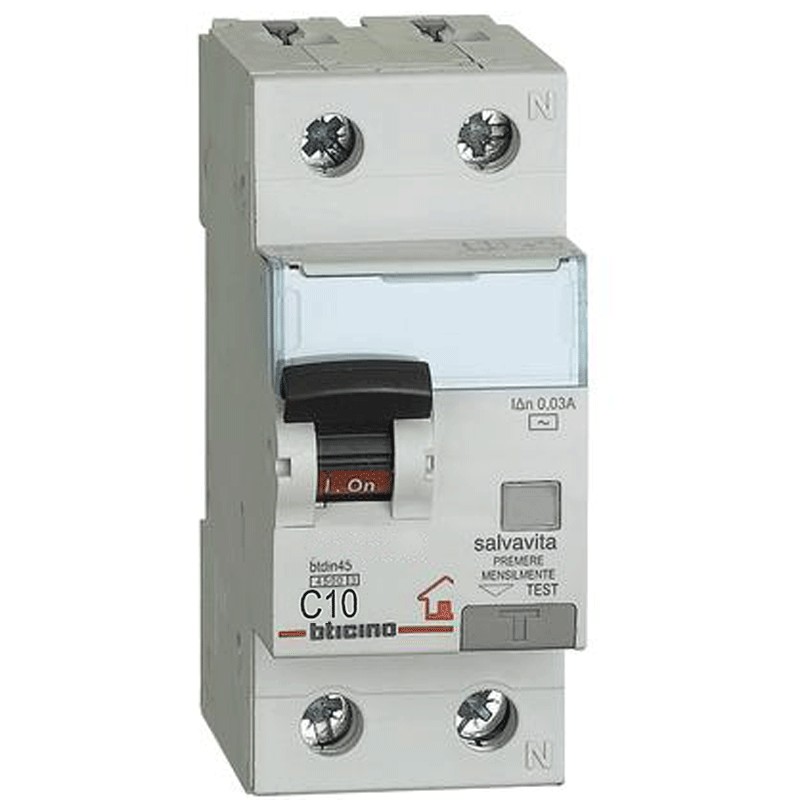

Merkmale:

• Bticino-Serie
• Spannung 230 Vac
• Strom In 10A
• Ausschaltvermögen Icn 4,5kA
• Interventionskurve C
• Differentialstrom Idn 30 mA
• 2 Module
• 2P
• Differential Typ F
• Höhe 83 mm
• Breite 35,6 mm
• Tiefe 76 mm
• Maximaler Kabelquerschnitt 25/35mmq
• Schutzart IP20
