Abb FI-LS Schalter 10A 30MA Typ A 6KA 2-polig DS202CRC10A30
ABB DS202CRC10A30
8012542122456
Abb FI-LS Schalter mit folgenden Merkmalen:
- Bemessungsbetriebsspannung: nach IEC 60898-1 230 V
- Bemessungsisolationsspannung (U i ): nach IEC/EN 60664-1 440 V
- Bemessungs-Stoßspannung (U imp ): 4 kV
- Auslösecharakteristik: C
- Fehlerstrom-Typ: A Typ
- Art der Eingangsspannung: AC
- Nennstrom (In ):10 Ampere
- Bemessungsfehlerstrom: 30 mA
- Bemessungskurzschlussleistung: 6 kA
- Maximales Bemessungskurzschlussausschaltvermögen (I cu ): 10 kA
- Bemessungsbetriebskurzschlussausschaltvermögen (Ics ): 6 kA
- Maximaler Spitzenstrom: 0,25 kA
- Ableitstromtyp : UN
- Frequenz: 50 Hz
- Nennfrequenz: 50 Hz
![](https://www.elettronew.com/59804-large_default/fehlerstrom-schutzschalter-abb-10a-30ma-typ-a-6ka-2-polig-ds2cc10a30.jpg)

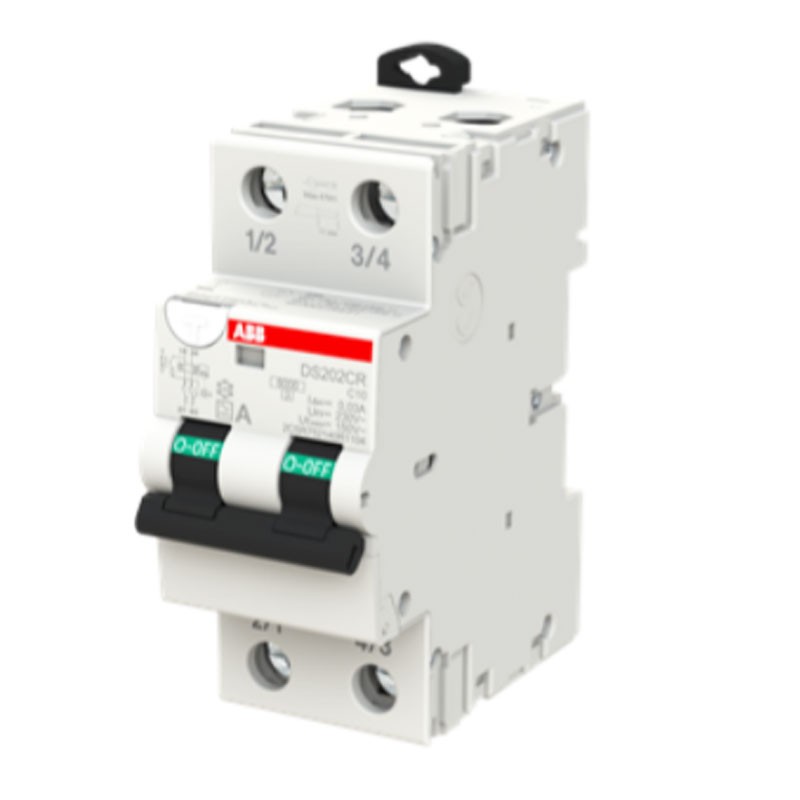

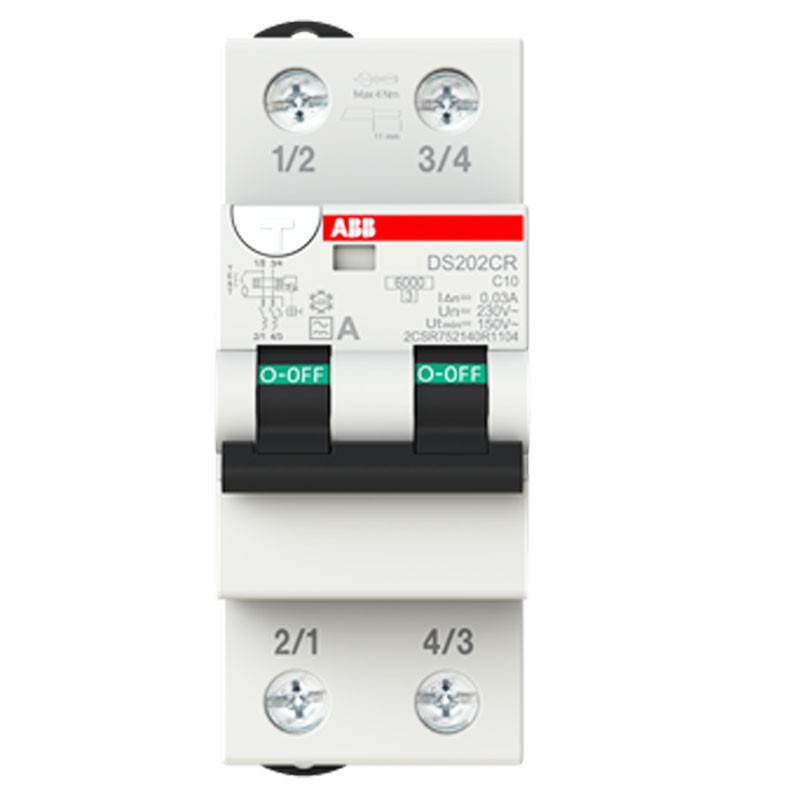

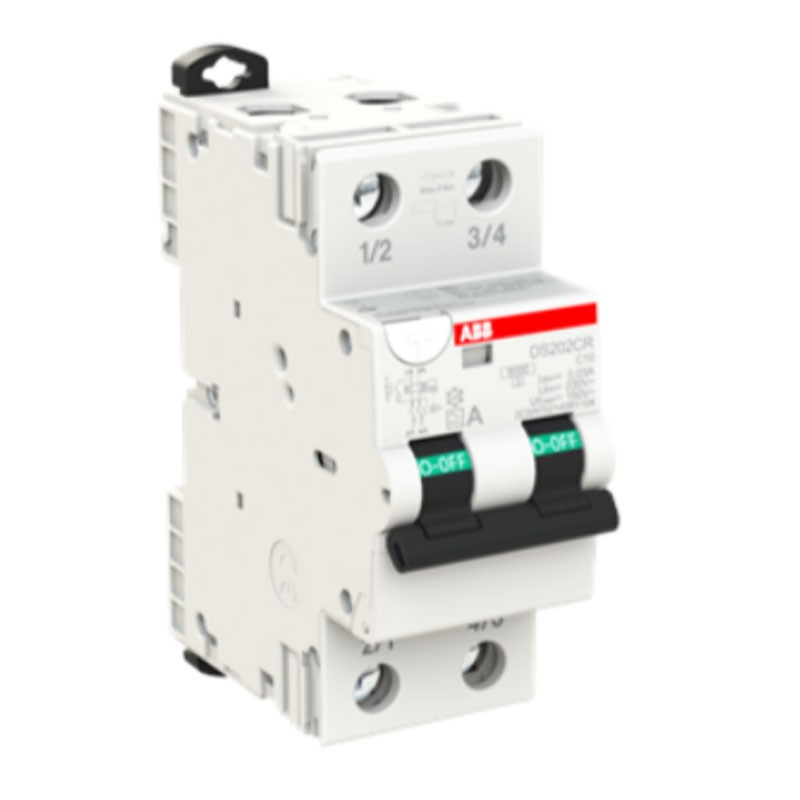

Abb FI-LS Schalter 10A 30MA Typ A 6KA 2-polig DS202CRC10A30
160,03 €
Der FI-LS Schalter der Serie DS202CR ist ein 2P-Gerät in zwei Modulen für den Schutz von einphasigen Endverbraucherstromkreisen gegen Überlast und Kurzschlussströme. Schutz gegen die Auswirkungen von pulsierenden sinusförmigen Erdschluss-Wechsel- und Gleichströmen. Schutz gegen indirekte Kontakte und zusätzlicher Schutz gegen direkte Kontakte (mit Empfindlichkeit = 30 mA).
Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Fehlerstromschutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der thermisch-magnetische Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen
- den magnetischen für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- den thermischen Schutz bei Überlastungen in der elektrischen Energieversorgung (z. B. wenn mehr als ein Gerät in Betrieb ist);
- die Differential Charakteristik des Leistungsschalters, die das Subjekt vor einem Leckstrom schützt.
Merkmale:
- Abb-Reihe
- Norm: CEI/EN 61009-1 - CEI/EN 61009-2-1
- Verlustleistung: 3,28 W
- Netzanschluss: Beliebig
- Grenzwert der Energieklasse: 3
- Elektrischer Widerstand:10000 Schaltspiele
- Mechanische Belastbarkeit: 20000 Schaltspiele
- 2 Module
- Anzahl der Pole:2
- Anzahl der geschützten Pole:2
- Fehleranzeige: Blaue Fahne am Fenster
- Betriebscharakteristik: unverzögert
- Überspannungskategorie: III
- Lage der Neutralleiterklemmen: Rechts Links
- Anzugsdrehmoment: 4 Nm
- Art des Zubehörs: Hilfskontakt - Signalisierung/Hilfskontakt
- Art des Erdungsschalters: Unverzögert
- Umgebungslufttemperatur: Betrieb -25 /+55 °C - Lagerung -40 /+70 °C
- Montageart: DIN-Schiene EN 60715 (35mm) über Befestigungsclip
- Einbaulage: beliebig
- Kabelgröße: 35mm²
- Schutzart: IP20
- Verschmutzungsgrad: 3
- Umgebungsbedingungen: 28 Zyklen - bei 55 °C / 90-96 % - und 25 °C / 95-100 %
- Abisolierlänge: 11 mm
- RoHS-Status: gemäß EU-Richtlinie 2011/65/EU und Änderung 2015/863 vom 22. Juli 2019
- Netto-Produktbreite: 36 mm
- Netto-Produkthöhe: 86 mm
- Netto-Produkttiefe/-länge: 72 mm
- Netto-Produktgewicht: 0,220 kg
- Einbautiefe ( t 2 ): 72 mm
Technische Daten
- Module:
- 2
- Pole:
- 2P
- Kurve:
- C
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- A
- Differentialstrom:
- 0.03 A
- Ampere:
- 10A
- Stromkreisschutz:
- FI- und LS-Schalter
