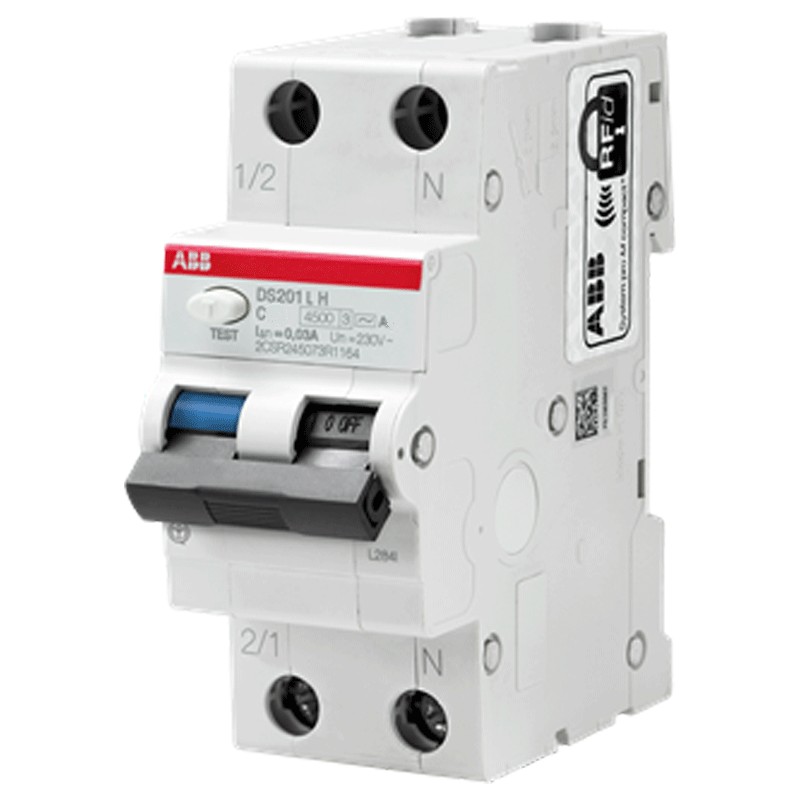

Abb FI-LS-Schalter DS201LH 10A Kurve C 30mA A DS201LHC10A30


ABB DS201LHC10A30

Der FI-LS-Schalter Abb DS201 bietet Schutz gegen Überströme und Ableitströme und gewährleistet Sicherheit und Effizienz in Stromkreisen. Er ist ideal für zivile und industrielle Installationen und bietet zuverlässigen Schutz für Personen und Geräte mit folgenden Eigenschaften

  • Nennstrom: 10 Ampere

  • Anzahl der Pole: 1P+N

  • Spannung: 230V AC

  • Unterbrechungskapazität: 4,5 kA

  • Differentialstrom: 30 mA

  • Auslösekurve: C

  • Differenzialtyp: A

  • Anzahl der Module: 2

  • Schutzart: IP20

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb FI-LS-Schalter DS201LH 10A Kurve C 30mA A DS201LHC10A30
39,73 €
39,73 €

39,73 €
inkl. MwSt.

39,73 €

Bestellen Sie innerhalb und erhalten Sie es ab Freitag, 7 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage

Erweiterte Funktionalität und Schutz

Der Abb-FI-LS-Schalter verfügt über drei grundlegende Schutzniveaus:

  • Magnetischer Schutz: Greift im Falle eines Kurzschlusses sofort ein, um Schäden an der Anlage zu verhindern und die Brandgefahr zu verringern
  • Thermischer Schutz: erkennt Stromüberlastungen, wie z. B. die gleichzeitige Verwendung mehrerer Haushaltsgeräte, und unterbricht den Stromkreis, um eine Überhitzung zu verhindern
  • Differentialschutz: schützt Personen vor unbeabsichtigtem Stromaustritt und gewährleistet die Sicherheit gemäß IEC EN 61008-1

Der FI-LS-Schalter des Typs A erkennt sowohl sinusförmige Wechselströme als auch pulsierende unidirektionale Ströme und greift im Falle eines plötzlichen oder allmählichen Stromausfalls sofort ein.

Kompaktes Design und einfache Installation

Für die einfache Installation auf DIN-Schienen konzipiert, die 2 Module beanspruchen. Die Schraubklemmen gewährleisten eine sichere Befestigung mit einem Anzugsmoment von 2,8 Nm und einer Abisolierlänge von 12 mm.

Dank der eindeutigen Anzeige der Kontaktstellung (rot EIN, grün AUS) kann der Benutzer den Zustand des Schalters sofort überprüfen.

Dank seiner kompakten Abmessungen ist er für Schalttafeln mit begrenztem Platzangebot geeignet.

Anwendungen und Einsatz

Dieser FI-LS-Schalter ist ideal für:

  • Elektrische Hausinstallationen zum Schutz von Beleuchtungskreisen und Steckdosen
  • Schalttafeln in Industrie und Gewerbe, dank seiner Kurzschlussfestigkeit bis zu 10 kA
  • Tertiär- und Wohnbereich, wo ein sicheres und effizientes Gerät erforderlich ist

Mit einer Schutzart von IP20 ist er für Innenräume mit Verschmutzungsgrad 2 geeignet und kann in einem Temperaturbereich von -25 bis +55 Grad betrieben werden.

Technische Daten

Merkmal Wert
Nennstrom 10 A
Spannung 230V AC
Auslösecharakteristik C
Fehlerstrom-Typ Typ A
Bemessungsfehlerstrom 30 mA
Anzahl der Pole 1P+N
Anzahl der Module 2
Bemessungskurzschlussleistung 6 kA
Bemessungs-Stoßspannungsfestigkeit 4 kV
Dielektrische Prüfspannung 2 kV
Elektrischer Widerstand 10000 Zyklen
Mechanischer Widerstand 20000 Zyklen
Überspannungskategorie III
Klemmen-Typ Schraubklemmen
Umgebungstemperatur -25/+55 Grad
Schutzart IP20
Verschmutzungsgrad 2
Breite 35 mm
Höhe 85 mm
Tiefe 69 mm

Technische Daten

Module:
2
Pole:
1P+N
Kurve:
C
Ausschaltstrom:
4.5KA
Art des Schalters:
A
Differentialstrom:
0.03 A
Ampere:
10A
Stromkreisschutz:
FI/LS-Schalter
