Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.


Der Fehlerstrom und Leitungsschutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.



Der Fehlerstrom und Leitungsschutzschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Die Auslösung des Differenzialschalters Typ A ist für sinusförmige Differenzial-Wechselströme und für pulsierende, plötzlich anliegende oder langsam ansteigende unidirektionale Differenzialströme gewährleistet (CEI EN 61008-1).

Merkmale:

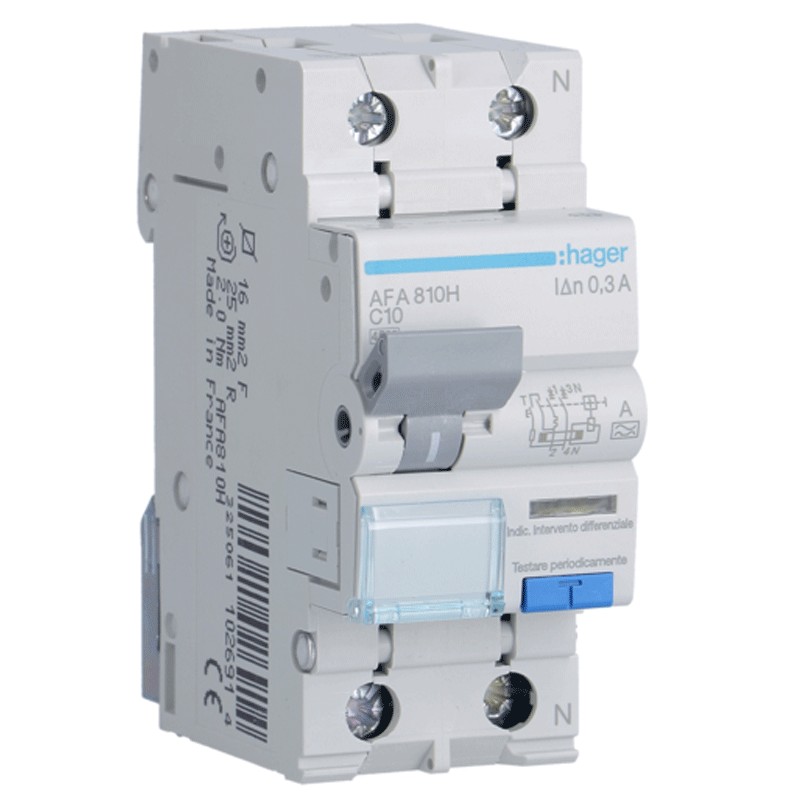

• Hager-Serie
• Spannung Nennbetriebsspannung AC 240 Vac
• Strom In 10A
• Ausschaltvermögen Icn 4,5kA
• Interventionskurve C
• Nenn-Differenzstrom 300 mA
• Bemessungsisolationsspannung 500 V
• Maximale Betriebsspannung 240 V
• Bemessungs-Fehlerstromfestigkeit 4000V
• 2 Module
• 1P+N
• Nennfrequenz 50 Hz
• Art des Differentialschutzes A
• Tiefe 68 mm
• Höhe 83 mm
• Breite 35 mm
• Art der Verschraubung
• Anzugsdrehmoment 2,1 Nm
• Schutzart IP20
• Montage auf DIN-Schiene
• Tropentaugliches Design für alle Klimazonen
• Betriebstemperatur -25...40 °C
