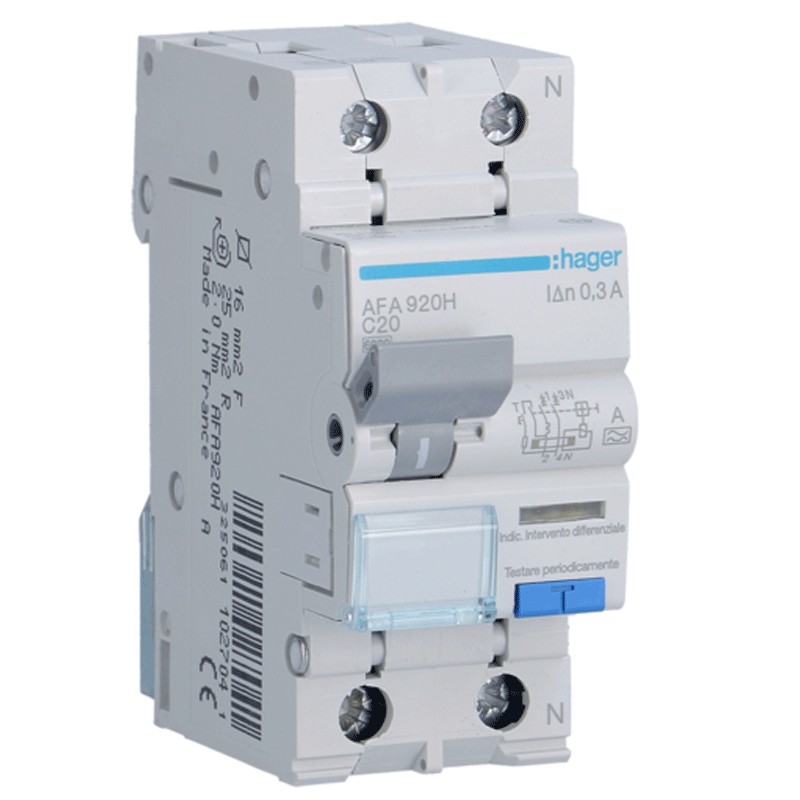

Hager Fehlerstrom und Leitungsschutzschalter 1P+N 300MA 20A AFA920H
Hager Fehlerstrom und Leitungsschutzschalter , 2 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 1P+N, 20 Ampere, Ausschaltvermögen 6kA, Nennspannung AC 240 Vac, Nenndifferenzstrom 300mA, Typ A, Auslösekurve C.
![](https://www.elettronew.com/39740-large_default/fehlerstrom-schutzschalter-hager-1pn-300ma-20a-afa920h.jpg)
Hager Fehlerstrom und Leitungsschutzschalter 1P+N 300MA 20A AFA920H
Der Fehlerstrom und Leitungsschutzschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:
- die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
- die Differential die den Probanden vor einem Kriechstrom schützt.
Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.
Die Auslösung des Differenzialschalters Typ A ist für sinusförmige Differenzial-Wechselströme und für pulsierende, plötzlich anliegende oder langsam ansteigende unidirektionale Differenzialströme gewährleistet (CEI EN 61008-1).
Merkmale:
- Hager-Serie
- Nennbetriebsspannung AC 240 Vac
- Strom In 20A
- Ausschaltvermögen Icn 6kA
- Interventionskurve C
- Nenn-Differenzstrom 300 mA
- Bemessungsisolationsspannung 500 V
- Maximale Betriebsspannung 240 V
- Bemessungs-Fehlerstromfestigkeit 4000V
- 2 Module
- 1P+N
- Nennfrequenz 50 Hz
- Art des Differentialschutzes A
- Tiefe 68 mm
- Höhe 83 mm
- Breite 35 mm
- Art der Verschraubung
- Anzugsdrehmoment 2,1 Nm
- Schutzart IP20
- Montage auf DIN-Schiene
- Tropentaugliches Design für alle Klimazonen
- Betriebstemperatur -25...40 °C
Technische Daten
- Module:
- 2
- Pole:
- 1P+N
- Kurve:
- C
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- AC
- Differentialstrom:
- 0.3 A
- Ampere:
- 20A
- Stromkreisschutz:
- FI- und LS-Schalter
