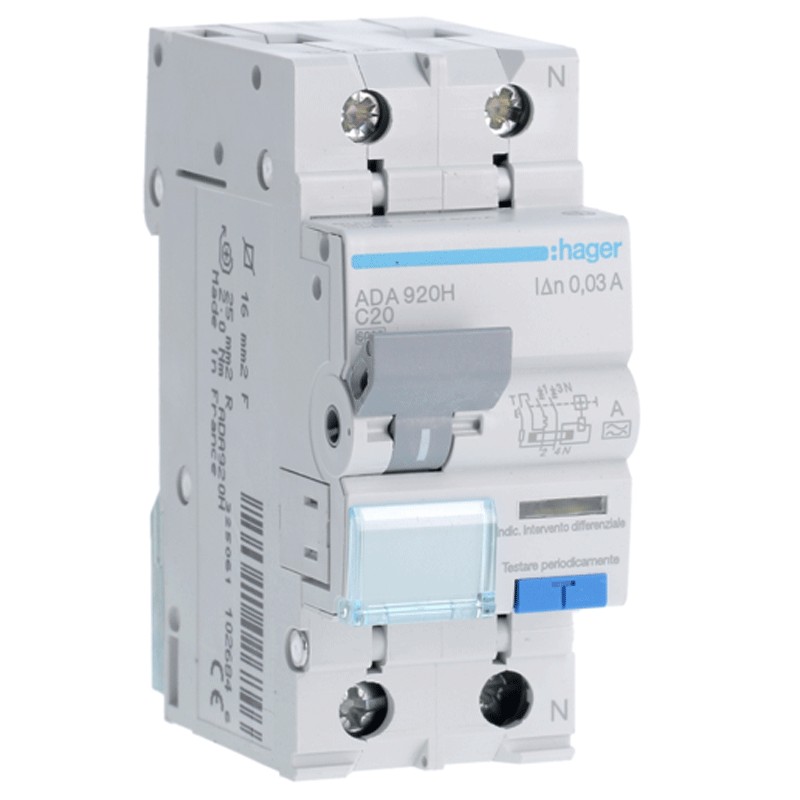

Fehlerstrom-Schutzschalter Hager 1P+N 30MA 20A ADA920H
Hager-Differential-Magnetothermie-Schalter, 2 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 1P+N, 20 Ampere, Ausschaltvermögen 6kA, Nennspannung 240 Vac, Nenn-Differentialstrom 30mA, Typ A, Auslösekurve C.
![](https://www.elettronew.com/39712-large_default/fehlerstrom-schutzschalter-hager-1pn-30ma-20a-ada920h.jpg)
Fehlerstrom-Schutzschalter Hager 1P+N 30MA 20A ADA920H
Weitere Hager FI/LS-Schalter Kompositionen:
Weitere Hager LS-Schalter Kompositionen:
Der thermisch-magnetische Schutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.
Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der thermisch-magnetische Differenzialschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:
- die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
- die Differential die den Probanden vor einem Kriechstrom schützt.
Die Auslösung des Fehlerstromschutzschalters Typ A ist für sinusförmige Differenzwechselströme und für pulsierende, plötzlich anliegende oder langsam ansteigende unidirektionale Differenzströme gewährleistet (CEI EN 61008-1).
Merkmale:
- Hager-Serie
- Nennbetriebsspannung AC 240 Vac
- Strom In 20A
- Ausschaltvermögen Icn 6kA
- Auslösekurve C
- Differential-Auslösekennlinie A
- Nenn-Differenzstrom 30 mA
- 2 Module
- 1P+N
- Nennfrequenz 50 Hz
- Tiefe 68 mm
- Höhe 83 mm
- Breite 35 mm
- Anzugsdrehmoment 2,1 Nm
- Schutzart IP20
- Tropentaugliches Design für alle Klimazonen
- Betriebstemperatur -25...40 °C
Technische Daten
- Module:
- 2
- Pole:
- 1P+N
- Kurve:
- C
- Ausschaltstrom:
- 6KA
- Art des Schalters:
- AC
- Differentialstrom:
- 0.03 A
- Ampere:
- 20A
