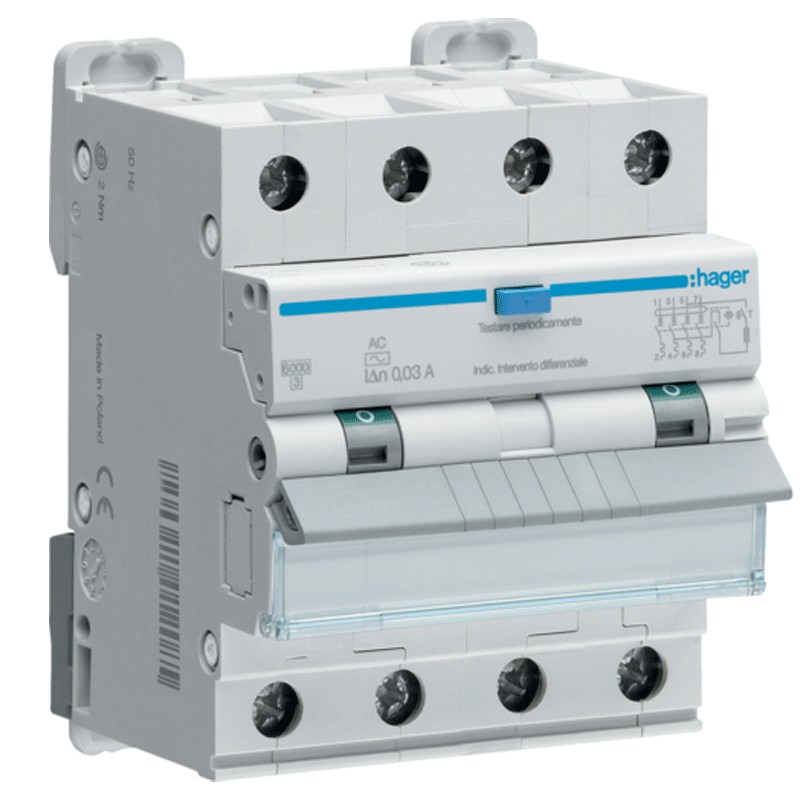

Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.

Der Fehlerstrom und Leitungsschutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der Fehlerstrom und Leitungsschutzschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.



Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Bei dem AC-Fehlerstromschutzschalter-Typ ist die Auslösung bei plötzlich oder langsam ansteigenden angelegten sinusförmigen Wechselströmen gewährleistet (CEI EN 61008-1).

Merkmale:

• Hager-Serie
• Nennspannung AC 230/400 Vac
• Strom In 20A
• Ausschaltvermögen Icn 6kA
• Interventionskurve C
• Nenn-Differenzstrom 300 mA
• Dielektrizitätskonstante 2 kV
• Bemessungsisolationsspannung 500V
• Bemessungsfehlerstromfestigkeit 4 kV
• 4 Module
• 4P
• Nennfrequenz 50 Hz
• Schutzart AC-Differential
• Tiefe 70 mm
• Höhe 84 mm
• Breite 71 mm
• Anschlussart Schraubklemme
• Anzugsdrehmoment 2 Nm
• Schutzart IP20
• Montage auf DIN-Schiene
