Kurve C, Auslöseschwelle 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Er wird häufig in Hausinstallationen verwendet.

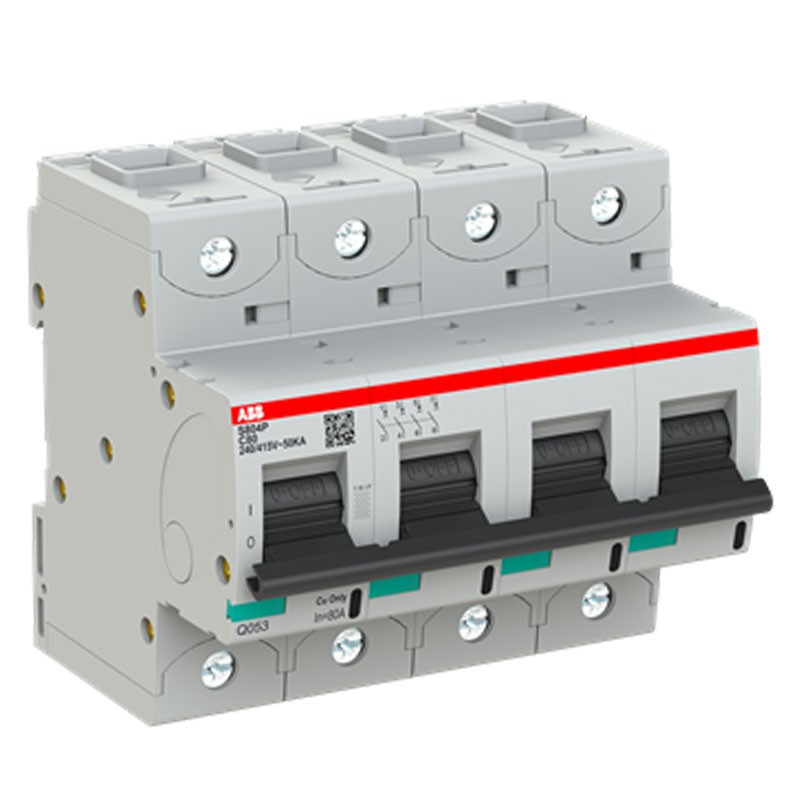

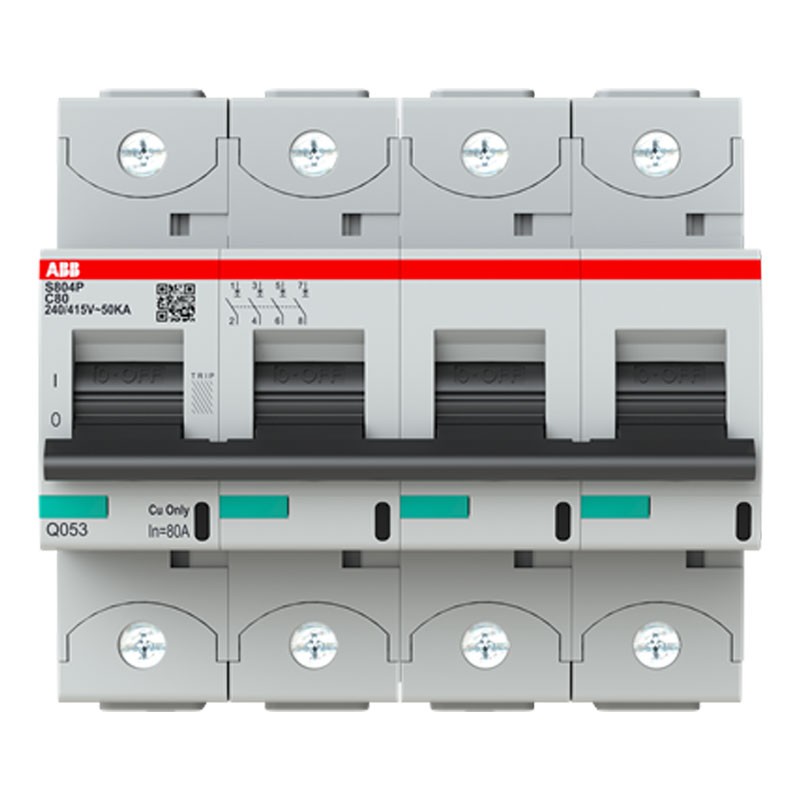

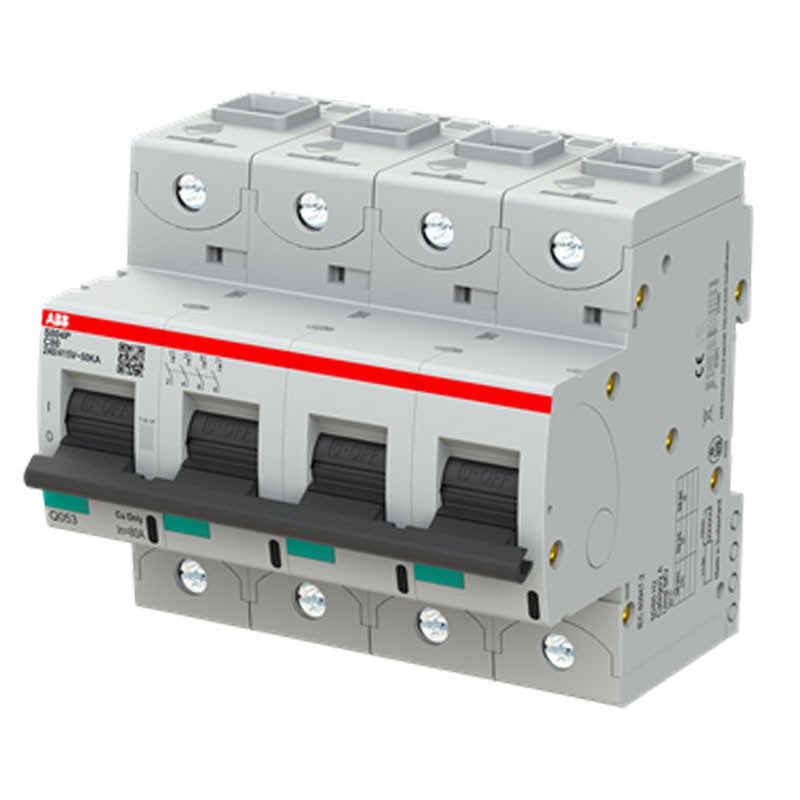

Ein LS-Schalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis bei Überstrom automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.


Merkmale:

• Baureihe Abb
• Bemessungsspannung (Ur): nach IEC 609472 690V AC - nach IEC 609472 500V DC
• Bemessungsbetriebsspannung: nach IEC 60898-1 400V
• Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 690V
• Anschlusskapazität: flexibel 1...50 mm² - starr 1...70 mm²
• Bemessungskurzschlussleistung: (230 V) 25 kA - (400 V) 25 kA
• Bemessungs-Kurzschlussstrombelastbarkeit (Icu): (230 V) 50 kA - (400 V) 6 kA
• Bemessungsbetriebskurzschlussleistung (Ics): (240 / 415 V AC) 40 kA
• Abisolierlänge des Kabels: 19 mm
• Referenztemperatur der Umgebungsluft: 30 °C
• Produkt-Breite: 106,0 mm
• Höhe des Produkts: 95,0 mm
• Produkttiefe: 82,5 mm
• Nettogewicht des Produkts: 0,980 kg
• Einbautiefe (t2): 82,5 mm
• Anzugsdrehmoment: 3,5 Nm
• Kennzeichnung des Stellantriebs: I / O
• Montage auf DIN-Schiene: TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715 - TH35-7,5 (35 x 7,5 mm Montageschiene) nach IEC 60715
• Einbaulage: beliebig
• Empfohlener Schraubendreher: Pozidriv 2
• Verlustleistung: bei Nennbetriebsbedingungen pro Pol 6,4 W
• Kontaktstellungsanzeige: ON / OFF / TRIP
• Bezugsnormen: IEC/EN 60947-2
