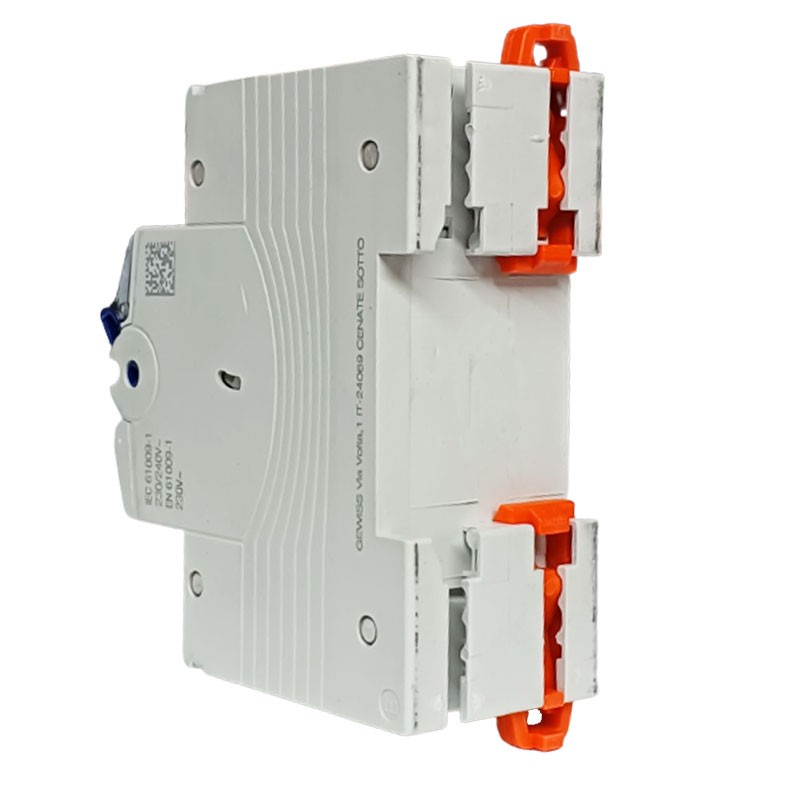

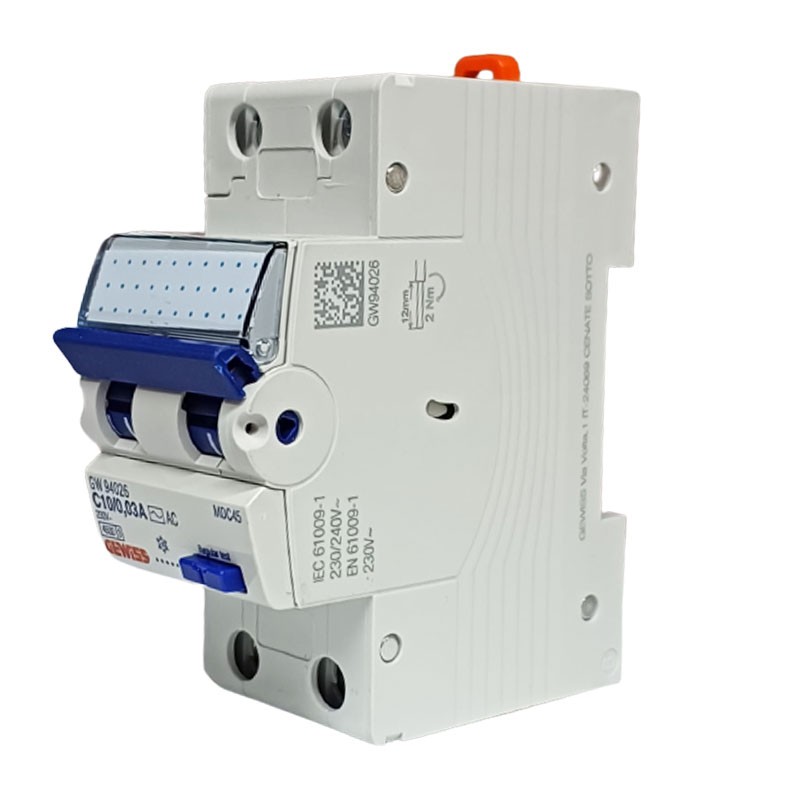

Gewiss Fehlerstrom und Leitungsschutzschalter 10A 2P 30MA AC 4.5KA 2 Module GW94026
Gewiss Fehlerstrom und Leitungsschutzschalter 10A 2P 30MA AC 4.5KA 2 Module mit folgenden Eigenschaften:
- Bezeichnung: MDC 45
- Anzahl der Pole: 2P
- Anzahl der Module: 2
- Nennstrom: 10 A
- Nenn-Differenzstrom: 30 mA
- Typ: AC
- Kurve C
- Nennspannung: 230 - 240 V
- Schaltleistung 230V: 4500A

inkl. MwSt.
Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert einen magnetischen mit einem thermischen Schutz und unterbricht den Strom bei Bedarf.
Der Fehlerstrom und Leitungsschutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der Fehlerstrom und Leitungsschutzschalter in der Elektroinstallation verfügt über drei verschiedene Schutzfunktionen:
- Der magnetische für Kurzschlüsse, die ein ganzes Gebäude mit Brandgefahr gefährden können
- die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z.B. mehr als ein Gerät in Betrieb)
- Der Fehlerstromschutzschalter, der das Subjekt vor einem Kriechstrom schützt
Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für ohmsch-induktive Stromkreise mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.
Die Auslösung des AC-Fehlerstromschutzschalters ist bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen gewährleistet (IEC 61008-1).
Die Baureihe RCD 90 erfüllt alle Anforderungen an den Erdschlussschutz für jeden Anwendungsbereich. Die Produktreihe besteht aus den kompakten Fehlerstromschutzschaltern MDC. (von 6 bis 32A, Kurven B und C, bis zu 10kA und ln von 30 und 300mA des Typs AC, A, AIR, AS und F) BD und BDHP, Differenzialblöcke für MT- und MTHP-Schalter (ln von 10mA bis 3A des Typs AC, A, AIR, AS und A einstellbar) IDP reines Differenzial (bis 125A, ln von 10 bis 500mA des Typs AC, A, AIR, AS, F und B).
Merkmale:
- Nennfrequenz: 50/60 Hz
- Ausschaltvermögen 230V (Icn): 4500A
- Unterbrechungskapazität (Ics): 1 x Icn
- Ausschaltvermögen 230V (Icu): 6 kA
- Unterbrechungskapazität (Ics): 100% Icu
- Isolationsspannung: 500V
- Störfestigkeit (8/20µs-Welle): 250A
- Bemessungs-Stoßspannung: 4 kV
- Überspannungskategorie: III
- Anzahl der elektrischen Schaltungen: 10.000
- Anzahl der mechanischen Bearbeitungen: 20.000
- Litzenquerschnitt starres Kabel: <=1x35 - <=2x16 - <=1x16+2x10 mm²
- Flexibler Kabelquerschnitt: <=1x35 - <=2x16 - <=1x16+2x10 mm²
- Nennanzugsmoment: 2 Nm
- Betriebstemperatur: -25 bis +40 Grad
- Lagertemperatur: -40 bis +70 Grad
- Kompatibilität mit elektrischen Hilfseinrichtungen
- Kompatibilität mit ReStart
- Einbaulage: beliebig
Technische Daten
- Spannung: 230/240VAC
- Module: 2
- Pole: 2P
- Kurve: C
- Ausschaltstrom: 4.5KA
- Art des Schalters: AC
- Differentialstrom: 0.03 A
- Ampere: 10A
- Stromkreisschutz: FI/LS-Schalter
