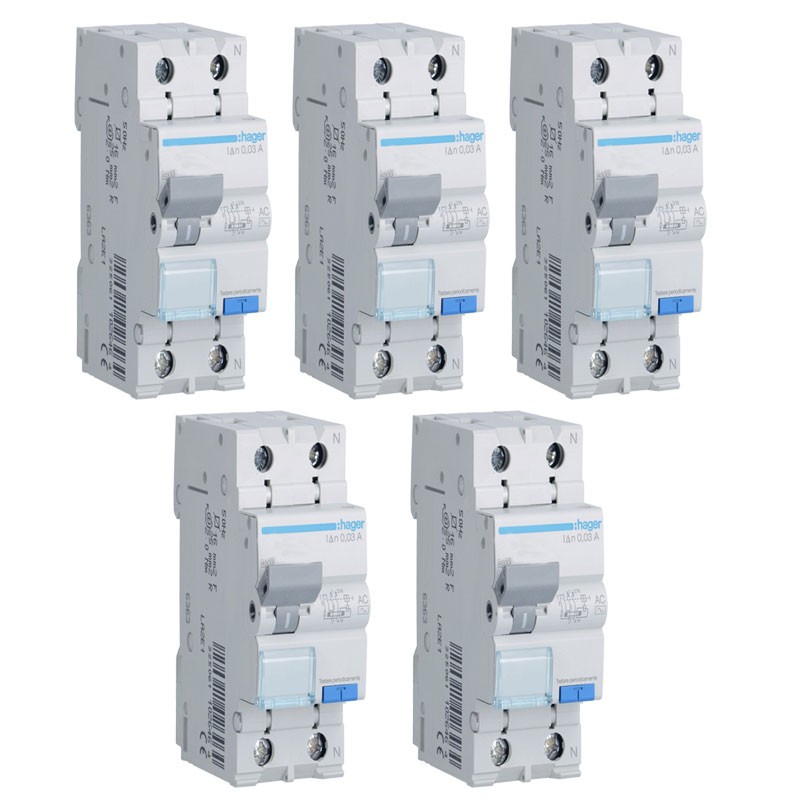

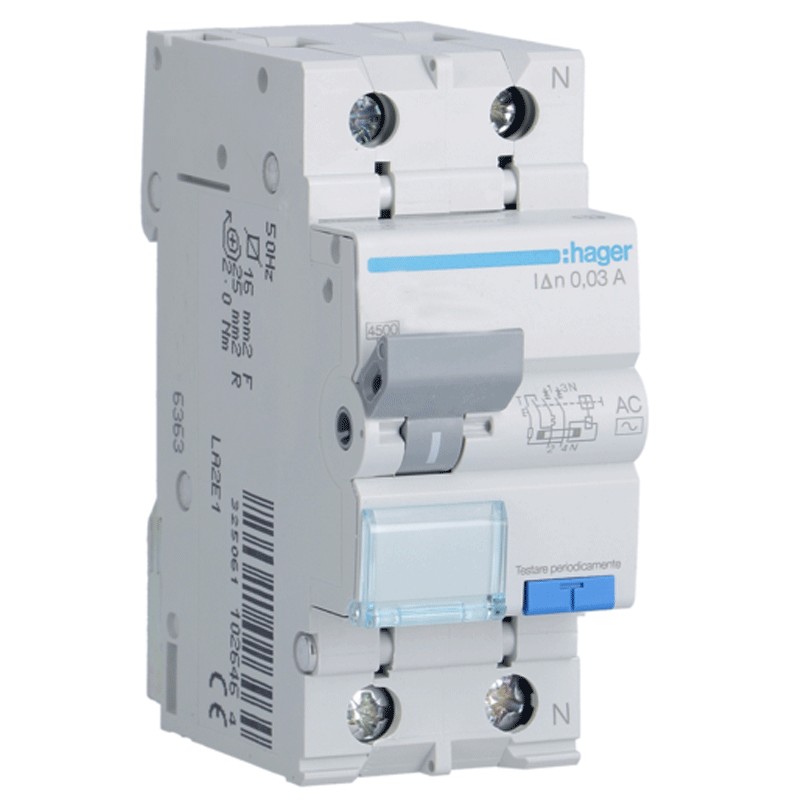

Der FI- und LS Schalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert magnetischen und thermischen Schutz.

DerFI- und LS Schalter ist also ein System, das die Funktionen des Fehlerstrom-Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Fehlerstrom-Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

• die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• der Differentialschutzschalter, der die Person vor einem Leckstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.

Der AC-Differentialschutzschalter gewährleistet die Auslösung bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen (CEI EN 61008-1).

Merkmale:

• Serie Hager
• Nennbetriebsspannung AC 240 Vac
• Stromaufnahme 20A
• Ausschaltvermögen Icn 4,5kA
• Auslösekurve C
• Nenn-Differenzstrom 30 mA
• Bemessungsisolationsspannung 500 V
• Maximale Betriebsspannung 240 V
• Bemessungs-Fehlerstromfestigkeit 4000 V
• 2 Module
• 1P+N
• Nennfrequenz 50 Hz
• Art des Schutzes AC-Differential
• Tiefe 68 mm
• Höhe 83 mm
• Breite 35 mm
• Art der Verschraubung
• Anzugsdrehmoment 2,1 Nm
• Schutzgrad IP20
• Tropentaugliches Design für alle Klimazonen
• Betriebstemperatur -25...40 °C
