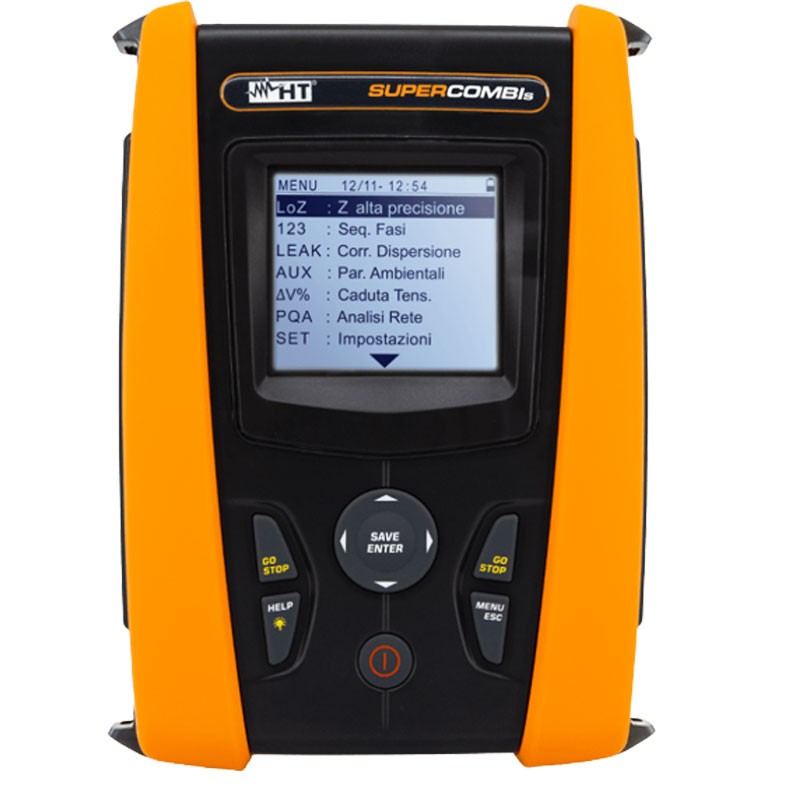

SUPERCOMBI prüft elektrische Installationen gemäß CEI 64-8 und misst daher den globalen Erdungswiderstand, prüft RCDs des Typs A, AC und F bis zu einem Nennstrom von 1A und des Typs B/B+ bis zu 300mA, die Isolation bis zu 1000V, Durchgangs- und Kurzschlussströme, zur Messung und Speicherung von Umweltparametern (Beleuchtungsstärke, Temperatur), Ableitstrom und elektrischen Größen Wirkleistung, Oberschwingungen, Leistungsfaktor bei einphasigen Installationen und nicht zuletzt die Möglichkeit der Überprüfung der zyklischen Richtung der Phasen. Die Isolationsmessung umfasst auch die Überprüfung des dielektrischen Absorptionsverhältnisses D.A.R. und des Polarisationsindexes P.I.



Darüber hinaus kann SUPERCOMBI dank des optionalen Adapters EV-TEST100 eine geführte Testsequenz an einer EVSE-Station durchführen und sich über die integrierte WiFi-Verbindung mit der HT Analysis App verbinden.



Der große interne Speicher ermöglicht die Speicherung von Messungen, die später über eine serielle Verbindung auf einen PC übertragen werden können. Das Gerät verfügt über eine innovative AUTO-Funktion: Wenn man diese Funktion wählt und nur den Wert des Differenzstroms einstellt, führt das SUPERCOMBI, das an eine Steckdose angeschlossen ist, nacheinander einen globalen Erdungswiderstandstest, einen RCD-Test und einen Isolationstest durch. Am Ende der Prüfung werden alle Ergebnisse mit einem einfachen OK- oder NICHT-OK-Symbol angezeigt, das die Einhaltung oder Nichteinhaltung der gesetzlichen Vorschriften anzeigt.





Vorteile:

• Alle von der Norm CEI 64-8 geforderten elektrischen Sicherheitsprüfungen
• Automatischer Prüfablauf an der EVSE-Station (mit EV-TEST100-Adapter, optionales Zubehör)
• Schleife/Impedanz von Leitung, Phase-Phase, Phase-Neutral, Phase-PE (auch hochauflösend mit optionalem Zubehör IMP57)
• Globaler Erdungswiderstand
• Messung von elektrischen Parametern in einphasigen Anlagen (V, A, W, VAR, VA, PF)
• Differenzialprüfung Typ A, AC und F bis zu 1A, Typ B/B+ bis zu 300mA, Typ DD und CCID
• Isolationswiderstandsmessung bis 1000V, mit Überprüfung des dielektrischen Absorptionsverhältnisses D.A.R. und des Polarisationsindexes P.I.
• Durchgangsmessung von Schutzleitern mit 200mA
• Überprüfung von thermisch-magnetischen Schutzeinrichtungen und Sicherungen
• Überprüfung der zyklischen Phasenabtastung (SEQ) und der Ableitströme
• Messung von Umweltparametern mit externen Sonden (HT52/05 und HT53/05)




Technische Daten:

• Abmessungen (B x L x H): 225 x 165 x 75 mm
• Gewicht (einschließlich Batterien): 1,2 kg
• Mechanischer Schutz: IP40
• Speicherkapazität: 999 Speicherplätze, 3 Markierungsebenen
• Kommunikationsport für PC-Anschluss: optisch/USB
• Anzeigemerkmale: COG Schwarz/Weiß-Grafik-LCD, 320x240px
• Referenztemperatur: 23°C ± 5°C
• Betriebstemperatur: 0° ÷ 40°C
• Zulässige relative Luftfeuchtigkeit: <80%RH
• Lagertemperatur: -10°C ÷ 60°C
• Luftfeuchtigkeit bei Lagerung: <80%RH Maximale Einsatzhöhe: 2000m



Energieversorgung:

• Batterien: 6x1,5V Alkali AA Typ IEC LR06 oder 6 x1,2V wiederaufladbare NiMH AA Typ
• Autonomie: > 500 Tests pro Funktion
• Automatische Abschaltung: nach 5 Minuten Nichtbenutzung (kann deaktiviert werden)




Referenz-Normen

• Sicurezza: IEC/EN61010-1,IEC/EN61010-2-030,IEC/EN61010-2-033
• IEC/EN61010-2-034, IEC/EN61557-1
• EMC: IEC/EN61326-1
• Technische Dokumentation: IEC/EN61187
• Sicherheitszubehör: IEC/EN61010-031
• Isolierung: doppelte Isolierung
• Verschmutzungsgrad: 2
• Überspannungskategorie: CAT IV 300V gegen Erde, max 415V zwischen den Eingängen
• RPE: IEC/EN61557-4, BS7671 17. Ausgabe, AS/NZS3000/3017
• MΩ: IEC/EN61557-2, BS7671 17. Aufl., AS/NZS3000/3017
• RCD: IEC/EN61557-6 (nur bei Phase-Neutral-Erde-Systemen)
• RCD-DD: IEC62955
• RCD CCID: UL2231-2
• LOOP P-P, P-N, P-PE: IEC/EN61557-3, BS7671 17. Ausgabe, AS/NZS3000/3017
• Multifunktion: IEC/EN61557-10, BS7671 17. Aufl., AS/NZS3000/3017
• Kurzschlussstrom: EN60909-0
