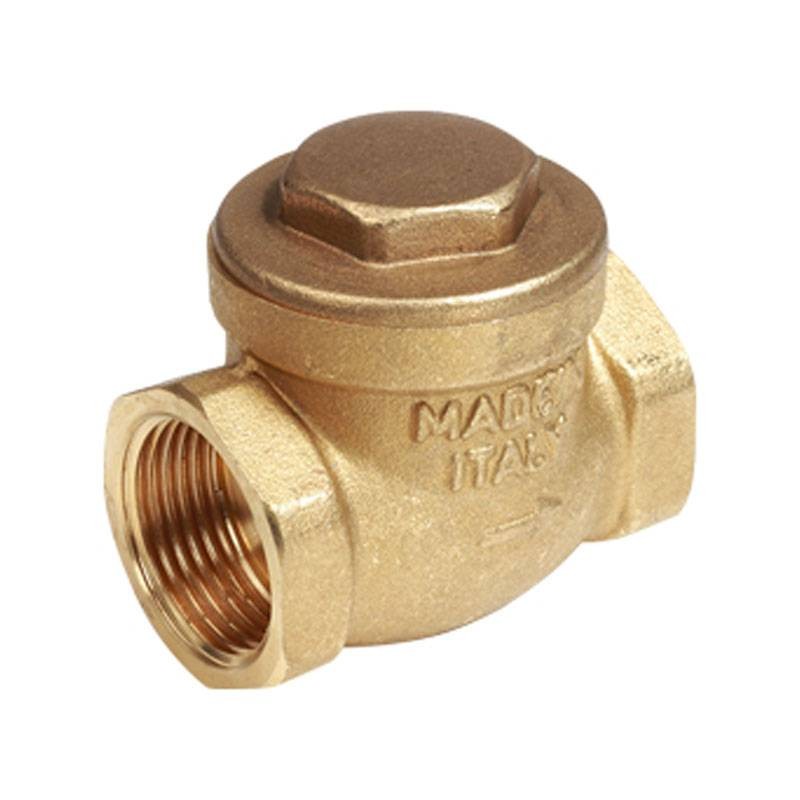

Giacomini Rückschlagventil I 1 1/4 Messing Clapet N6Y006
GIA N6Y006
8009902046651
Giacomini Clapet Rückschlagventil mit Metallsitzdichtung mit folgenden Merkmalen:
- Anschluss: Innengewinde
- Verschraubungen: 1 1/4 Zoll
- Material: Messing
- Maximaler Betriebsdruck: 16 bar
- Öffnungsdruck: 0,05 bar
- Verträgliche Medien: Wasser für Heizungsanlagen, Brauchwasser, Glykolwasser (max. 30 % Glykol)
Giacomini Rückschlagventil I 1 1/4 Messing Clapet N6Y006
19,82 €
19,82 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 6
: 2
Clapet-Rückschlagventile mit Metalldichtungen sind Rückschlagventile, d.h. sie verhindern den Rückfluss der unter Druck stehenden Flüssigkeit. Sie finden ihre natürliche Verwendung in sanitären Wasseranlagen, Feuerlöschanlagen, Heizungsanlagen, Wärmekraftwerken, Solaranlagen, industriellen und landwirtschaftlichen Wasseranlagen im Allgemeinen. Die innere hydraulische Abdichtung erfolgt durch die Kräfte, die von der Masse eines kippenden Schiebers und dem Druck der Flüssigkeit über einer Dichtung ausgeübt werden, die die Abdichtung auch bei geringem Gegendruck bewirkt. Da diese Ventile durch die auf den Kippkegel (Klappe oder Klöppel) wirkende Schwerkraft funktionieren, haben sie keine universellen Eigenschaften in Bezug auf die Positionierung. Der Vorteil dieser Ventile ist der geringe Druckabfall, den sie aufgrund der abgerundeten Form des Gehäuses und der großen Querschnittsfläche, die durch die Schwingung des Kegels entsteht, aufweisen.
Rückschlagventile können in horizontaler oder vertikaler Lage eingebaut werden, wobei die Durchflussrichtung durch den auf dem Ventilgehäuse aufgedruckten Pfeil angegeben ist. In horizontaler Lage muss das Ventil mit der Inspektionskappe nach oben eingebaut werden, da das Ventil sonst nicht funktioniert. In der vertikalen Stellung funktioniert das Ventil nur mit der Durchflussrichtung nach oben. Der Einbau in die Rohrleitungen erfolgt durch Einschrauben, wobei die üblichen Installationsverfahren anzuwenden sind.
Überprüfen Sie das Ventil regelmäßig, je nach Nutzungshäufigkeit und Arbeitsbedingungen. Sollten Undichtigkeiten an der Dichtung auftreten, so können diese durch Ablagerungen oder Fremdkörper verursacht werden. In diesem Fall kann die Inspektionskappe auf der Oberseite des Ventils entfernt werden, um den Zustand des Verschlusses zu überprüfen und die Dichtung zu reinigen, indem alle Verunreinigungen mit Druckluft oder durch mechanische Einwirkung entfernt werden. Dieser Vorgang kann nach vorheriger Entleerung des betreffenden Bereichs der Anlage durchgeführt werden.
Eigenschaften:
- Verträgliche Medien: Wasser für thermische Anlagen, Brauchwasser, Glykolwasser (max. 30 % Glykol)
- Anschlüsse: Innengewinde ISO 228
- Temperaturbereich: 5÷95 °C (110 °C für gelegentliche Spitzenwerte)
- Maximaler Betriebsdruck: 16 bar
- Öffnungsdruck: 0,05 bar
- Ventilgehäuse: Messing UNI EN 12165 - CW617N (3/8÷1) Messing UNI EN 1982 CB753S (1 1/4÷3)
- Kappe: Messing UNI EN 12165 - CW617N
- O-Ring: NBR
- Schließblech: Messing UNI EN 12165 - CW617N
Es gibt noch keine Bewertung
Technische Daten
- Art: Rückschlagarmaturen
- Anschluss: Innengewinde
- Anschlüsse: 1-1/4 Zoll
