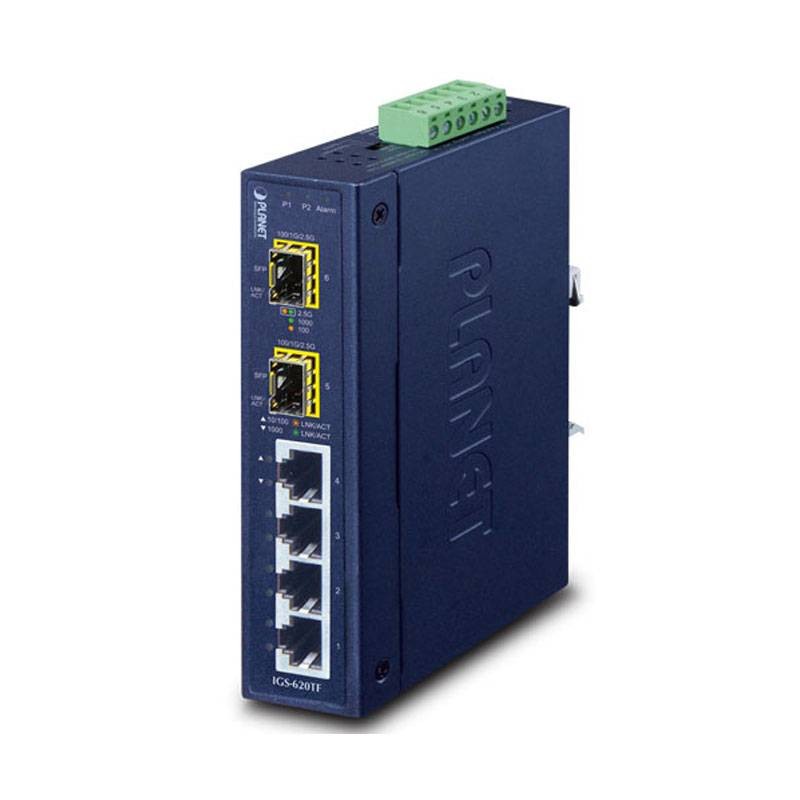

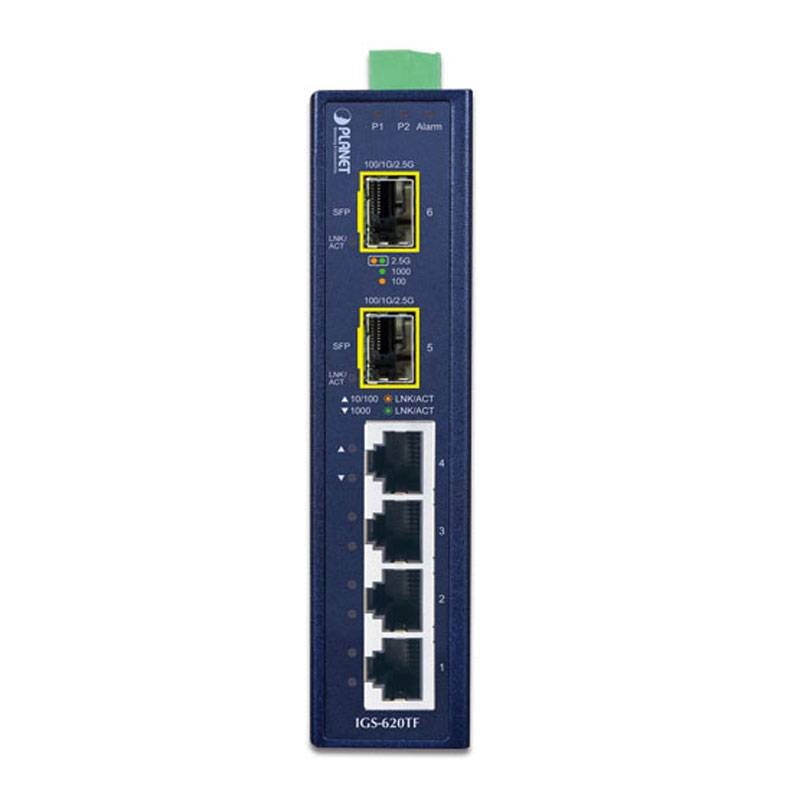

Der PLANET IGS-620TF ist ein voll ausgestatteter 6-Port Gigabit Ethernet Switch für den industriellen Einsatz, der nicht blockierende Wire-Speed-Leistung und große Flexibilität für Gigabit Ethernet Erweiterungen in rauen industriellen Umgebungen bietet. Er bietet 4 Kupfer 10/100/1000BASE-T RJ45 Ports und 2 zusätzliche 100/1000/2500BASE-X SFP Glasfaserschnittstellen in einem robusten IP30 Gehäuse mit redundantem Stromversorgungssystem. Das IGS-620TF eignet sich für Anwendungen wie die Implementierung von Überwachungssystemen und den Schutz von drahtlosen Steuerungen und Diensten in rauen klimatischen Umgebungen mit einem breiten Temperaturbereich von -40 bis +75°C.



Die beiden SFP-Ports sind mit 100BASE-FX, 1000BASE-X und 2500BASE-X SFP (Small Form Factor Pluggable) Glasfaser-Transceivern kompatibel. Die Glasfaser-Uplink-Fähigkeit garantiert einen Durchsatz für alle an das Netzwerk angeschlossenen Knoten, und die Gigabit-Ethernet-Entfernung kann von 300 Metern (Multimode-Glasfaserkabel) auf 10/20/30/40/50/70/120 Kilometer (Singlemode-Glasfaserkabel) erweitert werden. Die Fast-Ethernet-Entfernung kann auch von 2 Kilometern (Multimode-Glasfaserkabel) auf 20/40/60 Kilometer (Singlemode-Glasfaserkabel) verlängert werden. Sie eignen sich für Anwendungen in Rechenzentren und Fabriken.




Bei den beiden SFP-Ports lässt sich der Betriebsmodus über einen integrierten DIP-Schalter ändern. Über den eingebauten DIP-Schalter kann der IGS-620TF als 6-Port-Ethernet-Switch oder im 4+2-Faser-Redundanzmodus konfiguriert werden. Im 6-Port-Switchmodus kann der IGS-620TF im Store-and-Forward-Mechanismus mit hoher Leistung arbeiten; im 4+2-Faser-Redundanzmodus bietet er dagegen schnelle Faserredundanz für hochkritische Ethernet-Anwendungen. Der redundante Modus unterstützt auch die automatische Wiederherstellungsfunktion. Wenn der Zielport eines Pakets nicht angeschlossen ist, wird das Paket an den anderen Port des Backup-Paars weitergeleitet.



Der IGS-620TF verfügt über ein schlankes IP30-Metallgehäuse für den einfachen Einsatz in schweren Industrieumgebungen. Mit der Schutzart IP30 des Industriegehäuses bietet das IGS-620TF ein hohes Maß an Immunität gegen elektromagnetische Störungen und starke Überspannungen, wie sie üblicherweise in Fabriken oder in Schaltschränken für den Gehwegverkehr auftreten. Da das IGS-620TF bei Temperaturen zwischen -40 und 75 Grad Celsius betrieben werden kann, eignet es sich für nahezu jede raue Umgebung. Der IGS-620TF kann auch auf DIN-Schienen oder an der Wand montiert werden, um den Platz im Schrank effizient zu nutzen.

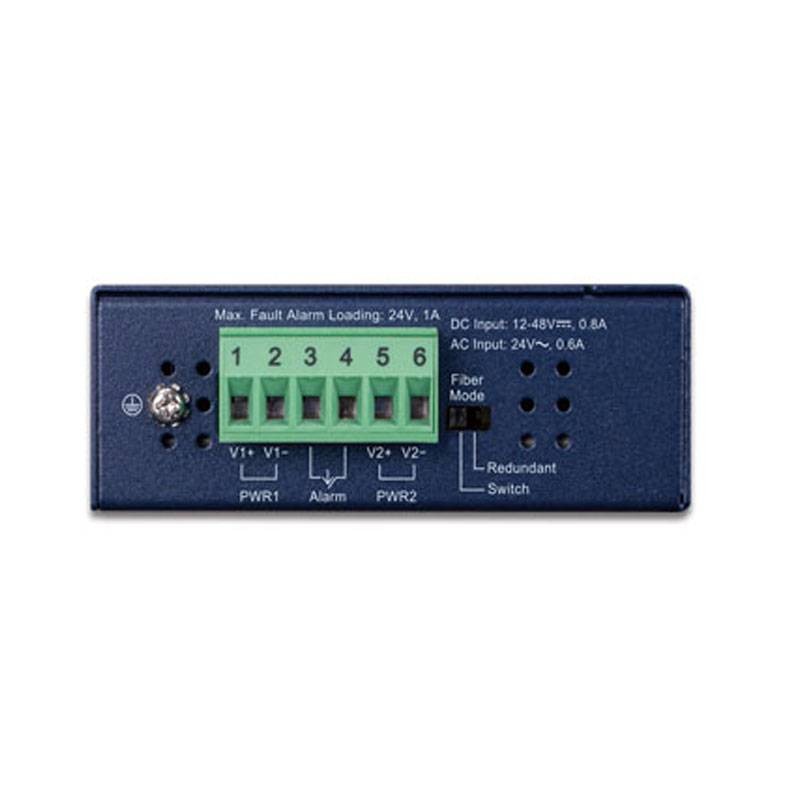

Um die Zuverlässigkeit und Flexibilität des Betriebs zu verbessern, ist der IGS-620TF mit zwei DC-Eingangsanschlüssen für die Installation von redundanten Netzteilen ausgestattet. Darüber hinaus verfügt er über eine integrierte Stromquelle mit Weitbereichsspannungen (12 bis 48 V DC oder 24 V AC) für weltweite Hochverfügbarkeitsanwendungen, die doppelte oder Ersatzstromeingänge erfordern.



Das kompakte IGS-620TF wurde speziell für die Installation in einer beengten Umgebung, z. B. einer Wand, entwickelt. Es kann fest an der Wand oder auf einer DIN-Schiene installiert werden, was es flexibler und einfacher macht, es an jedem Ort mit begrenztem Platz zu verwenden.



Der IGS-620TF Industrial Gigabit Ethernet Switch bietet volle Gigabit-Port-Geschwindigkeit. Es bietet sehr hohe Zuverlässigkeit und Sicherheitsmerkmale, um einen kontinuierlichen Betrieb in rauen Umgebungen zu gewährleisten, wie z. B. in Transportkontrollschränken, Fabriken, im Freien und an Orten, an denen extrem niedrige oder hohe Temperaturen auftreten können. Darüber hinaus ist der IGS-620TF auch mit SFP-Transceivern mit 100Mbps, 1000Mbps und 2500Mbps kompatibel, um eine starke, stabile Verbindung über große Entfernungen und eine flexible industrielle Netzwerkbereitstellung zu ermöglichen.



Merkmale:

• Alarm: Bietet einen Relaisausgang für Stromausfall
• Nennstrom des Alarmrelais: 1A bei 24V DC
• ESD-Schutz: 6KV DC
• Gehäuse: Metallgehäuse Typ IP30
• Montage: DIN-Schienen-Kit und Wandhalterung
• Stromversorgungsanforderungen: DC 12 - 48V oder AC 24V Redundante Stromversorgung mit Verpolungsschutz
• Leistungsaufnahme/Verlustleistung: 7,5 Watt / 26 BTUs
• Abmessungen: 32 x 87 x 135 mm (B x T x H)
• Gewicht: 425 Gramm
