Abb Schaltschrankkit für den Schutz von PV-Wechselrichtern AC 6kW
KIT ABBAC06

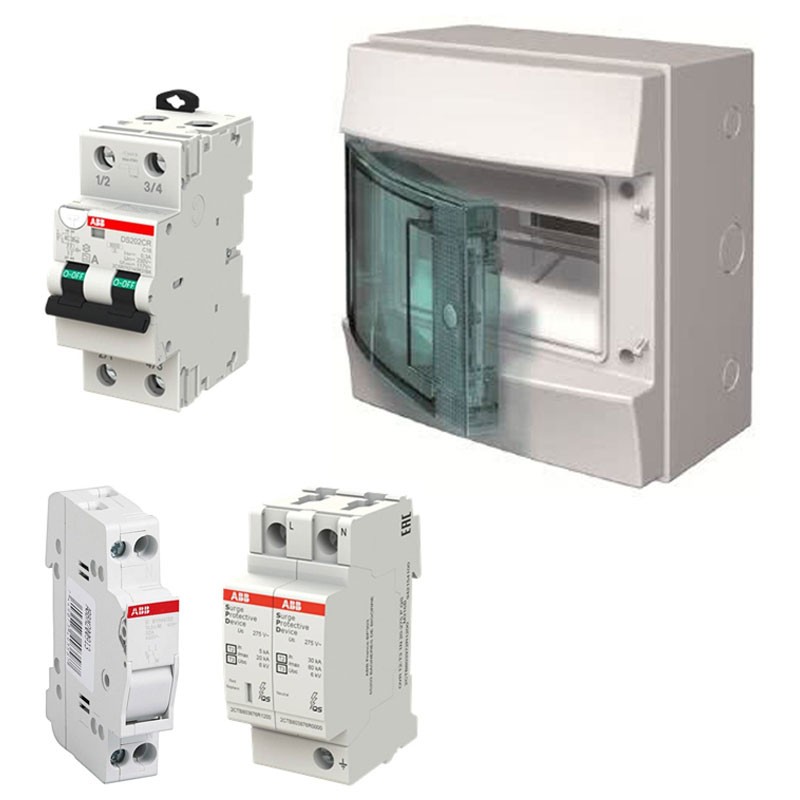

Abb Schaltschrankkit zum Schutz von PV-Wechselrichtern AC 3kW bestehend aus:
- 1 Mistral 65H Wandschaltschrank mit transparenter Tür 8 Module H65P08X120750
- 1 FI-LS-Schalter 6KA 2P A C32 300mA DS202CRC32A300
- 1 OVR T2+T3 1P+N 20-275P 1P+N 20KA OVR231N20275
- 1 Sicherungshalter E 91HN/32 E90 1P+N 32A M200913
Mit dem Kit sparen Sie im Vergleich zum Einzelkauf der Artikel
Abb Schaltschrankkit für den Schutz von PV-Wechselrichtern AC 6kW
245,98 €
245,98 €
inkl. MwSt.
inkl. MwSt.
Verfügbare Artikel: 4
: 2
Häufig zusammengekauft
Das Kit für den Schutz der Abb Wechselrichter AC 3kW hat die folgenden Vorteile:
- Schaltanlage der Serie Mistral H: Speziell für Photovoltaikanlagen (UV-beständig) und für die Installation im Freien konzipiert IP65 750° GWT
- Leistungsschalter Typ DS202CR: Kompakter 2-Module-Differenzialschalter mit 300mA Typ A-Differenzial, geeignet für den AC-seitigen Wechselrichterschutz
- AC-OVC-Ableiter: Typ T2+T3 - 20 kA - Innovative Quicksave-Technologie.
Spezifikationen der Komponenten des Kits:

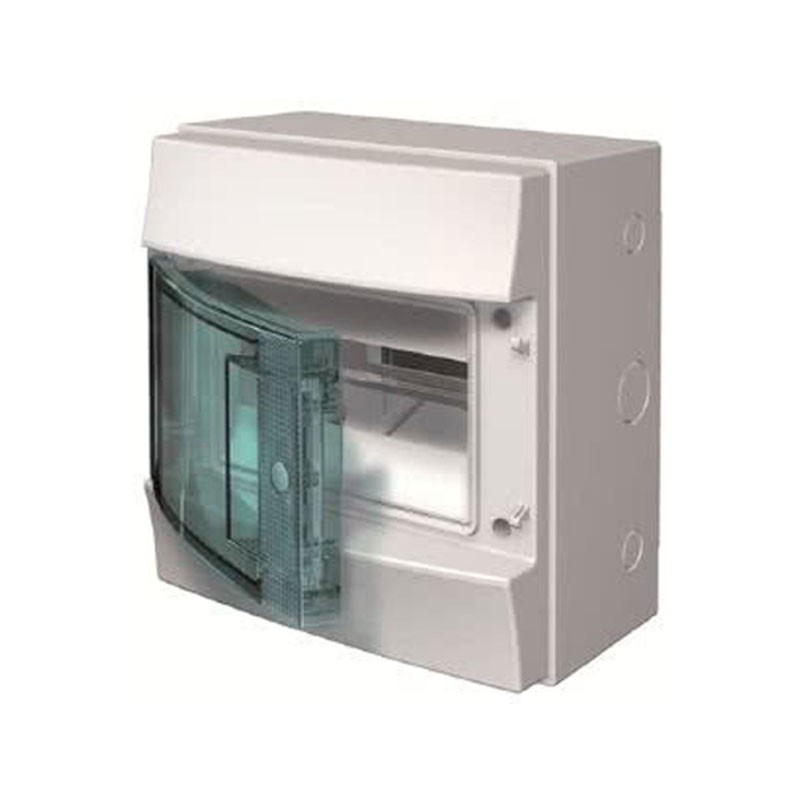

Wandverteiler der Serie Abb Mistral mit den folgenden Merkmalen:
- Anzahl der Module: 8
- Anzahl der Reihen: 1
- Art der Montage: Aufputzmontage (Putz)
- Gehäusematerial: Kunststoff
- Schutzart: IP65
- Farbe: Grau
- Breite des Produkts: 232 mm
- Höhe des Produkts: 155 mm
- Produkttiefe: 250 mm
- Nettogewicht des Produkts: 1,1 kg

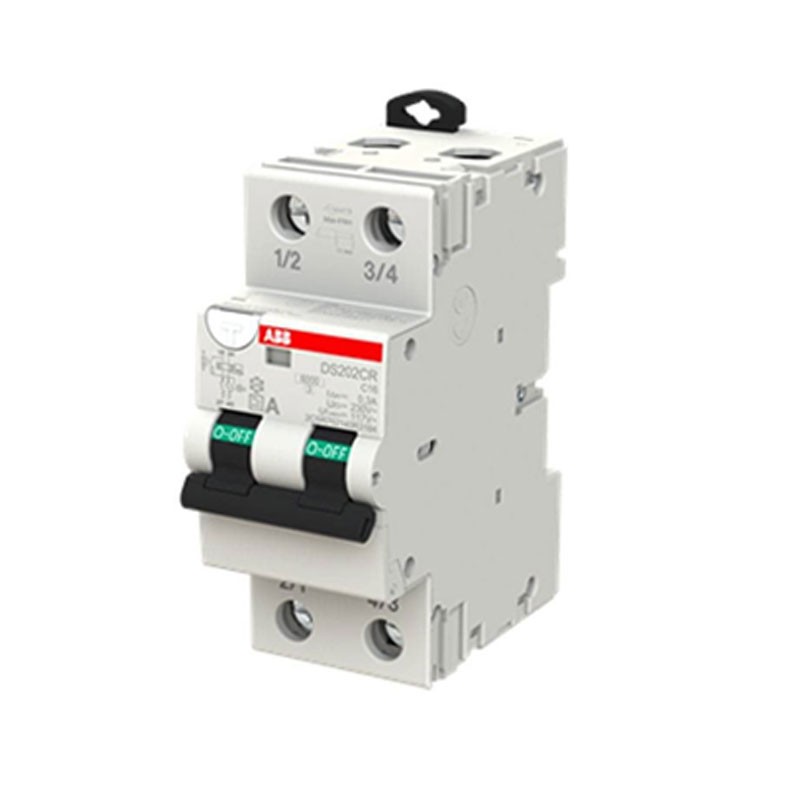

Fehlerstrom-Schutzschalter DS202CR C32 A300 Abb mit Überstromschutz mit folgenden Merkmalen
- Bemessungsstrom: 32A
- Bemessungsfehlerstrom: 300 mA
- Bemessungskurzschlussleistung: 6 kA
- Anzahl der Pole: 2
- Art der Eingangsspannung: AC
- Auslösecharakteristik: C
- Schutzart: IP20
- Anzahl der Module: 2
2P-Gerät in zwei Modulen für den Schutz von einphasigen Endverbraucherstromkreisen gegen Überlast und Kurzschlussströme. Schutz gegen die Auswirkungen von direkten sinusförmigen und pulsierenden Erdschluss-Wechselströmen. Schutz gegen indirekte Kontakte und zusätzlicher Schutz gegen direkte Kontakte.
2P-Gerät in zwei Modulen zum Schutz von einphasigen Endverbraucherstromkreisen gegen Überlast und Kurzschlussströme. Schutz gegen die Auswirkungen von direkten sinusförmigen Wechselströmen und pulsierenden Erdschlussströmen. Schutz gegen indirekte Kontakte und zusätzlicher Schutz gegen direkte Kontakte.
Kurve C, Auslöseschwelle 5 bis 10 Mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.
Ein Leistungsschalter ist eine Sicherheitseinrichtung, die in der Lage ist, den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d. h. ohne äußeren Eingriff) zu unterbrechen.
Merkmale:
- Nennstrom: 32 A
- Bemessungsfehlerstrom: 300 mA
- Bemessungskurzschlussleistung: 6 kA
- Anzahl der Pole: 2
- Art der Eingangsspannung: AC
- Auslösecharakteristik: C
- Schutzart: IP20
- Anzahl der Module: 2
- Nennbetriebsspannung: 230 V
- Bemessungsisolationsspannung: 440 V
- Bemessungs-Stoßspannung: 4 kV
- Bemessungskurzschlussfestigkeit: 10 kA
- Maximaler Spitzenstrom: 0,25 kA
- Bemessungsfrequenz: 50 Hz
- Verlustleistung: 7,60 W
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: III
- Anzugsdrehmoment: 4 Nm
- Kabelgröße: 35 mm²
- Abisolierlänge des Kabels: 11 mm
- Umgebungstemperatur: Betrieb -25/+55 Grad
- Verschmutzungsgrad: 3
- Breite: 36 mm
- Höhe: 86 mm
- Tiefe: 72 mm

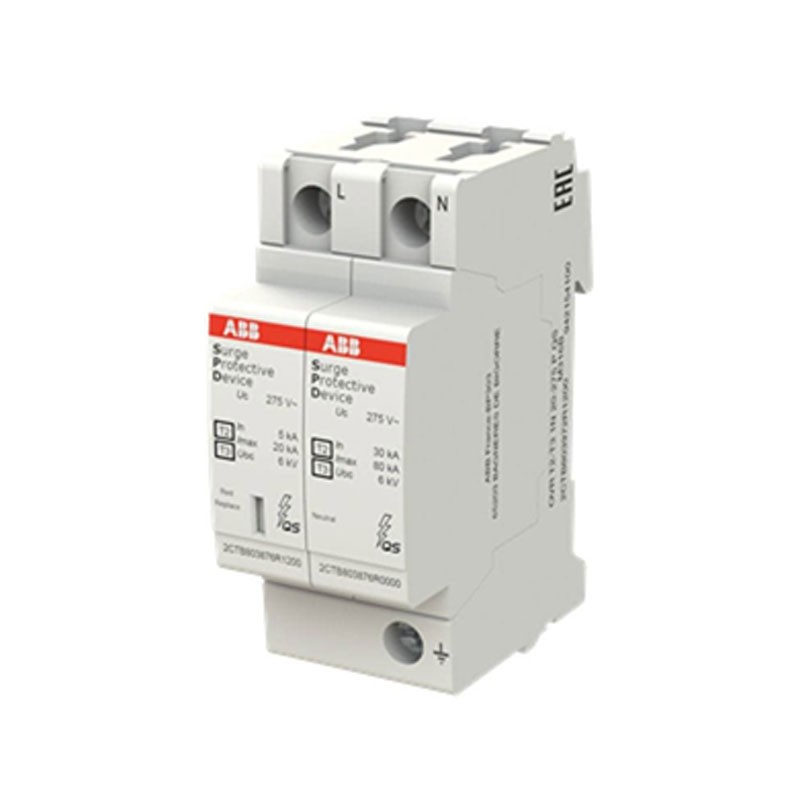

Abb OVR T2-T3 1N 20-275P QS Spannungsableiter mit den folgenden Eigenschaften
- Kurzschlussfestigkeit: 20 kA
- Bemessungsbetriebskurzschlussleistung (Ics): 100 kA
- Bemessungsspannung: 230/400V
- Anzahl der Pole: 1P+N
- Schutzart: IP20
- Verlustleistung: 17 mW
- Anzahl der Module: 2
Die Ableiter des Typs 2 sind für die Installation am Anlagenursprung, in Zwischenverteilern und in der Nähe von Endgeräten geeignet und schützen vor indirekten Blitzeinschlägen.
Eigenschaften:
- Nennkurzschlussstrom: 20 kA
- Bemessungsbetriebskurzschlussleistung (Ics): 100kA
- Bemessungsspannung: 230/400V
- Anzahl der Pole: 1P+N
- Schutzart: IP20
- Verlustleistung: 17 mW
- Anzahl der Module: 2
- Geeignet für: Schutz von Anlagen gegen transiente Überspannungen (Blitzschlag)
- Nennspannung (Ur): 400 V AC
- Nennspannung des AC-Systems (Uo): 230 / 400 V
- Nenn-Gleichspannung: 350 V
- Spannungsschutzpegel (Up): 1,4 kV
- Bemessungsbetriebskurzschlussleistung (Ics): 100kA
- Kurzschlussfestigkeit Icc: 100 kA
- Verlustleistung: 17 mW
- Breite: 35,6 mm
- Höhe: 88 mm
- Tiefe: 58 mm

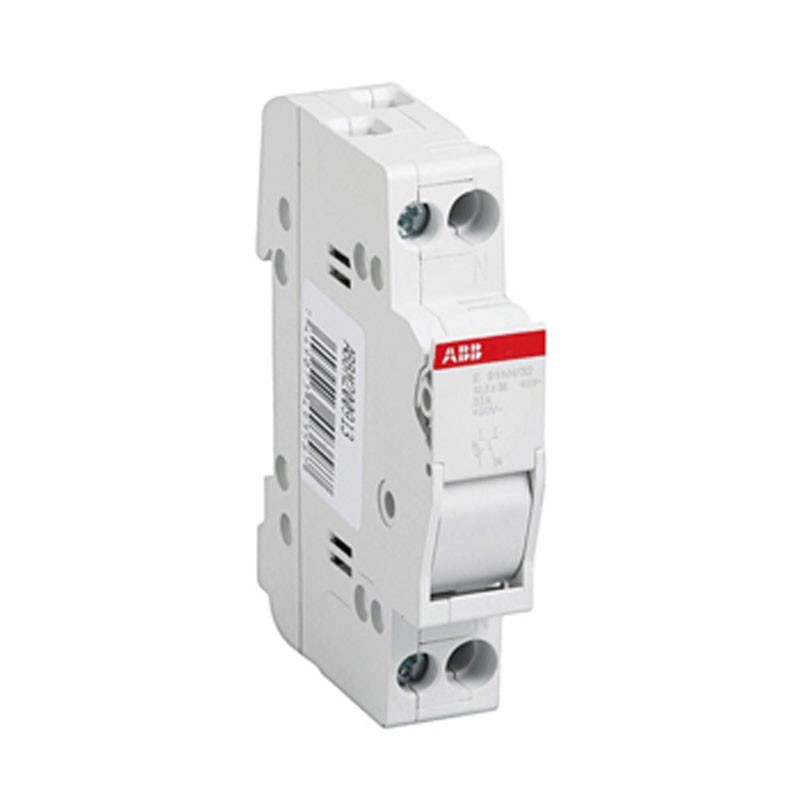

Abb-Sicherungshalter, mit den folgenden Merkmalen
- 1 Pol +N
- 1 Modul
- Nennstrom 32A
- Nennfrequenz 50/60 Hz
- Bemessungsbetriebsspannung 690 Vac
- Bemessungsspannung 690V
- Spannungsbereich 690 Vac
- Position der Nullleiterklemmen rechts
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 3 W
- Schutzart IP20
- Für Sicherungsgröße 10x38 mm
- Montage auf DIN-Schiene
- Breite 0,018 mm
- Höhe 0,085 mm
- Tiefe/Länge 0,064 mm
- Gewicht 0,070 kg
Es gibt noch keine Bewertung
Technische Daten
- Kits: Verteilerkästen-Kits
