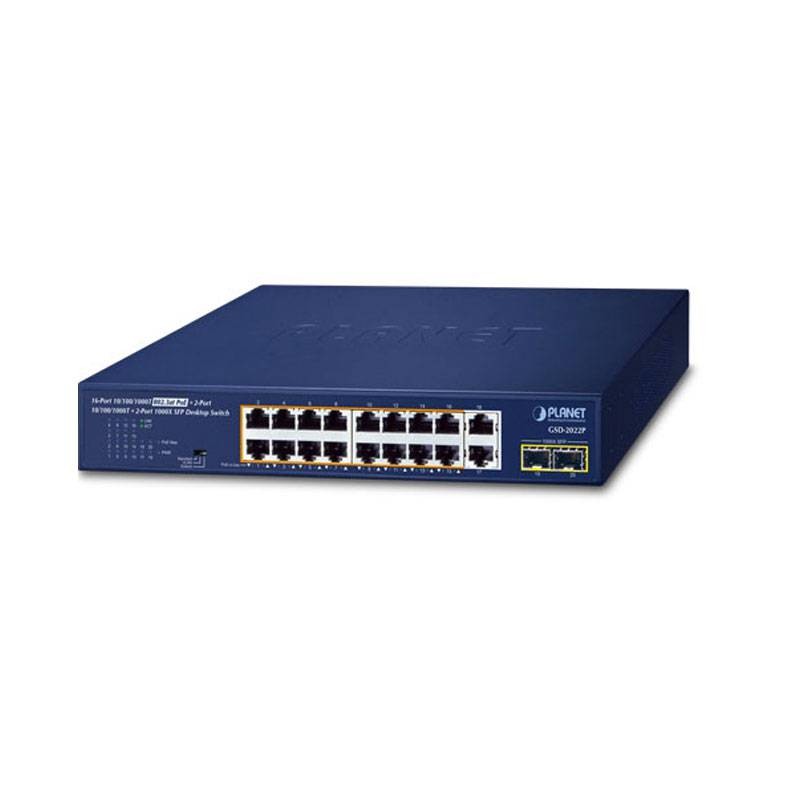

Para facilitar las aplicaciones de red con alimentación PoE de 32 W con transmisión de velocidad Gigabit, el GSD-2022P está equipado con 16 puertos Gigabit Ethernet 10/100/1000BASE-T, 2 puertos Gigabit TP adicionales y 2 interfaces SFP 1000BASE-X con el sistema de alimentación interno. Con un presupuesto total de PoE de 185 vatios, cuenta con capacidad IEEE 802.3af PoE Gigabit (hasta 15,4 W) y IEEE 802.3at PoE+ (hasta 32 W) en todos los puertos.

Al ofrecer una tecnología de conmutación fiable y funciones de red avanzadas, el GSD-2022P agiliza la instalación y la gestión de la energía de dispositivos de red como puntos de acceso inalámbricos, teléfonos VoIP y cámaras de seguridad. También elimina el tiempo y los costes de implantación al integrar la conmutación de energía y datos en una sola unidad, liberando a los dispositivos de red de las restricciones de ubicación de las tomas de corriente y del cableado adicional de CA.

El GSD-2022P ofrece un sistema de vigilancia idealmente seguro a un coste total menor. El GSD-2022P ofrece 16 puertos PoE+ 802.3at a 10/100/1000Mbps capaces de proporcionar suficiente energía PoE para 16 cámaras IP IEEE 802.3af/IEEE 802.3at PoE+ simultáneamente. También puede conectarse con un NVR de 16 canales o con dos NVR de 8 canales en enlace ascendente con el conmutador troncal y el centro de supervisión. Con esta arquitectura de conmutación de alto rendimiento, los archivos de vídeo grabados por las cámaras IP PoE pueden almacenarse en el sistema NVR, donde el administrador puede controlar y supervisar las imágenes de vigilancia tanto en la LAN local como en sitios remotos.

El interruptor DIP ofrece los modos de funcionamiento Estándar, VLAN y Extend:

• El GSD-2022P funciona como un conmutador PoE+ estándar IEEE 802.3at en el modo de funcionamiento "Estándar".
• El modo de funcionamiento VLAN proporciona la función VLAN basada en el puerto que ayuda a prevenir la influencia mutua de la multidifusión o la tormenta de difusión de la cámara IP
• En el modo de funcionamiento "Extend", el GSD-2022P funciona por puerto a 10 Mbps en modo dúplex, pero admite una salida de potencia PoE de 20 vatios a una distancia de hasta 250 metros, superando el límite de 100 m en cable Ethernet UTP



Con esta nueva función, el GSD-2022P proporciona una solución adicional de extensión de distancia 802.3at PoE+, ahorrando el coste de la instalación de cables Ethernet.

El GSD-2022P adopta no sólo la tecnología Power over Ethernet, sino también la monitorización automatizada de PD y el estado PoE en tiempo real. La función de supervisión de DP en directo se aplica en los modos Estándar, VLAN y Extendido. Después de que se encienda el PoE del puerto, el dispositivo comienza a detectar si el puerto está transmitiendo datos. Si el puerto no está transmitiendo datos y la duración excede un tiempo específico, PoE se apagará automáticamente y luego se encenderá de nuevo. También mejorará en gran medida la fiabilidad de la red, ya que el puerto PoE restablecerá la alimentación del PD, reduciendo así la carga de gestión del administrador.

Las dos ranuras mini-GBIC integradas del GSD-2022P son compatibles con el transceptor de fibra SFP (Small Form-factor Pluggable) 1000BASE-SX/LX, que se conecta al conmutador de red troncal y al centro de control de larga distancia. La distancia puede ampliarse desde 550 metros (fibra multimodo) hasta 10/20/30/40/50/60/70/120 kilómetros (fibra monomodo o fibra WDM). Son adecuados para aplicaciones en centros de datos y despliegues empresariales.

Aplicaciones: Al proporcionar 16 interfaces de alimentación en línea PoE, el GSD-2022P puede crear fácilmente una fuente de alimentación para controlar de forma centralizada el sistema de telefonía IP, el sistema de cámaras IP y el grupo de AP inalámbricos para la empresa. Las cámaras pueden instalarse en cualquier rincón de la empresa o del campus para satisfacer las necesidades de vigilancia. Sin la limitación de la toma de corriente, la GSD-2022P hace que la instalación de la cámara sea más fácil y eficiente.

Características:

• Negociación automática MDI/MDI-X basada en hardware a 10/100/1000Mbps
• Admite el control de flujo IEEE 802.3x en modo full-duplex y la contrapresión en modo half-duplex
• Integra un motor de búsqueda de direcciones que admite 8.000 direcciones MAC absolutas
• La trama jumbo de 9K admite todas las velocidades (10/100/1000Mbps)
• Interruptor DIP de hardware para seleccionar el modo estándar, VLAN y extendido
• Modo VLAN: los puertos 1 a 16 no pueden comunicarse entre sí, pero sí con los puertos de enlace ascendente 17 a 18 y los puertos SFP 19 a 20
• Modo extendido: los puertos 1 a 8 tienen una velocidad de datos de 10 Mbps. La distancia de transmisión más lejana es de hasta 250 metros y todos los puertos pueden comunicarse entre sí
• El modo VLAN aísla los puertos para evitar las tormentas de transmisión y defenderse de la suplantación de DHCP
• Aprendizaje automático de direcciones y envejecimiento de las mismas
• Admite Ethernet de bajo consumo (EEE) (IEEE 802.3az)
• Tamaño de escritorio de 12 pulgadas, altura de 1U
• Indicadores LED de alimentación del sistema, puerto listo para PoE y actividad PoE, velocidad, Link/Act

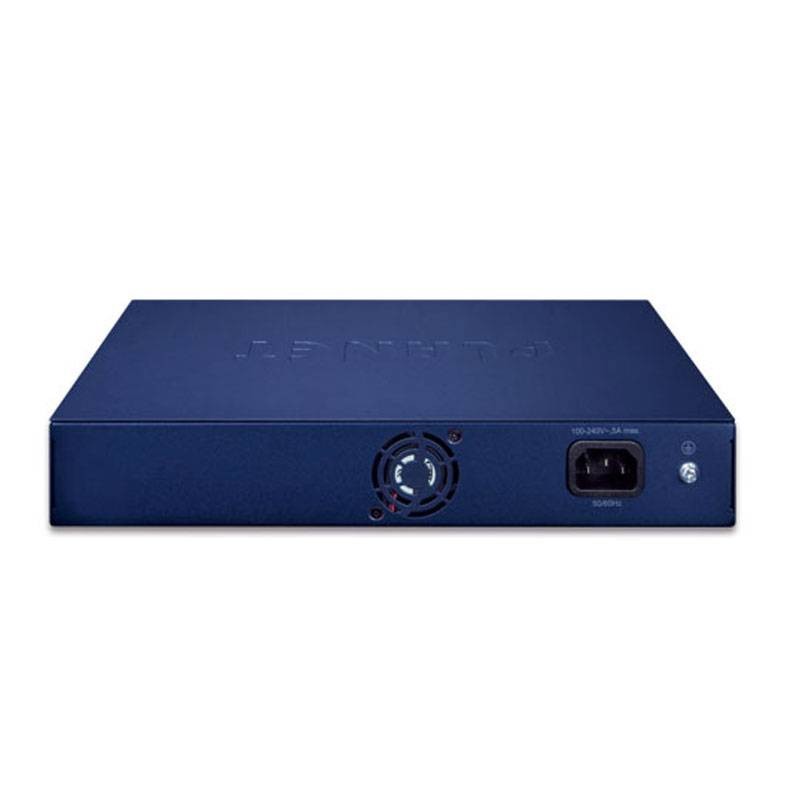

• 1 ventilador silencioso para proporcionar un rendimiento energético estable y eficiente
• Admite la descarga de contacto de ±6KV DC y la descarga de aire remota de ±8KV DC para la protección ESD de Ethernet
• Soporta inmunidad a sobretensiones de ±6KV



Alimentación a través de Ethernet:

• Cumple con la norma IEEE 802.3at Power over Ethernet PSE end-span
• Hasta 16 puertos de dispositivos alimentados por IEEE 802.3af/802.3at (puertos 1~16)
• Admite una potencia PoE de hasta 32 vatios por puerto PoE, con un presupuesto PoE total de 185 W
• Cada puerto admite una fuente de alimentación de 54 V CC para dispositivos alimentados por PoE
• Detecta automáticamente el dispositivo alimentado (PD)
• Admite la función PD live
• La protección de los circuitos evita las interferencias de energía entre los puertos
• Potencia a distancia hasta 100 m en modo estándar y 250 m en modo ampliado
