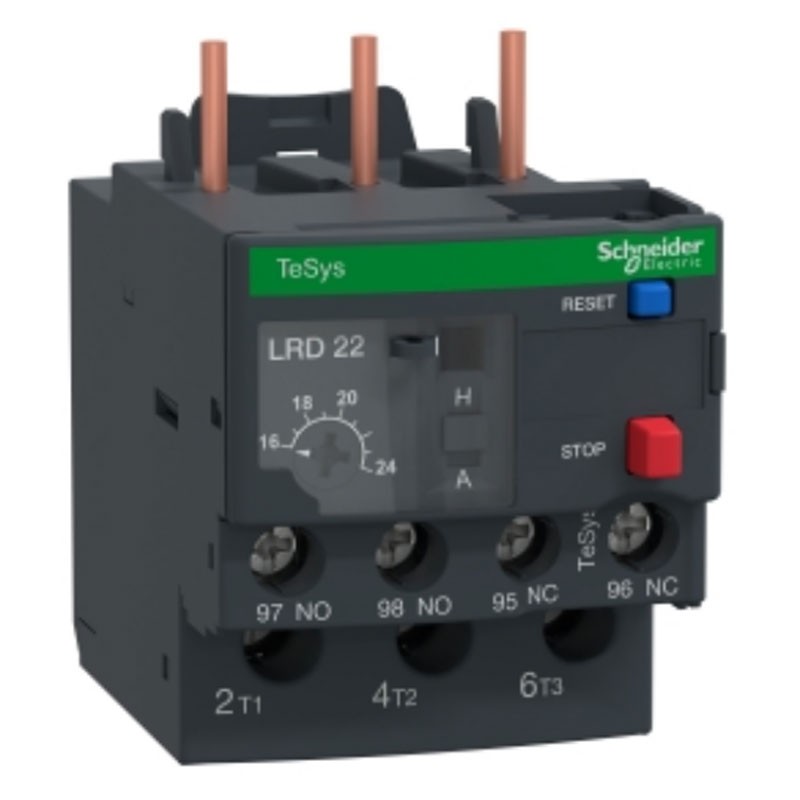

Relé térmico Telemecanique para motor TeSys 16-24A LRD22
SNR LRD22
3389110346848
Relé térmico diferencial de sobrecarga Schneider Telemecanique con las siguientes características:
- Tensión nominal de servicio [Ue]: 690 V "AC" 0...400 Hz para circuito de potencia según IEC 60947-4-1
- Aplicación del relé: protección del motor
- Tipo de red: DC - "AC
- Clase de disparo por sobrecarga térmica: Clase 10A según IEC 60947-4-1
- Rango de control de protección térmica: 16...24A
- Frecuencia de red: 0...400 Hz
- Umbral de disparo: 1,14 +/-0,06 Ir según IEC 60947-4-1
- Composición de los contactos auxiliares: 1 NA + 1 NC
- Corriente térmica convencional en aire [Ith]: 5A por circuito de señalización
57,31 €
54,44 €
Precio más bajo en los últimos 30 días:
57,31 €
Ahorre el 5%
54,44 €
IVA incluido
IVA incluido
Artículos disponibles: 13
: 2
También se puede pagar sin intereses en 3 cuotas de:
18,15€
LRD22 es un relé de sobrecarga térmica TeSys LRD de Schneider Electric para montaje directo en contactores TeSys D.
Con un rango de control térmico de 16-24 A, clase de disparo 10 y detección de desequilibrio de fases, protege motores de 11 kW a 400 V. Dispone de botones de prueba y rearme manuales, rearme automático, contacto de disparo auxiliar e indicador mecánico. Disponible en todo el mundo, está certificado según varias normas (IEC, UL, CSA, CCC, EAC, para uso en entornos marítimos) y cumple la normativa Green Premium (RoHS/REACH).
Ventajas:
- Relé de protección térmica, de tipo bimetálico, con protección contra desequilibrio de fases (diferencial).
- Montaje directo en los terminales inferiores de un contactor TeSys LC1D09-D38 para formar un arrancador compacto
- Ligero y compacto, 45 mm de ancho
- Compensación de temperatura para una buena precisión de protección
- Control manual con botones de prueba y rearme, selector de rearme manual/automático
- Producto respetuoso con el medio ambiente
Otras características:
- Fusible asociado: 4 A gG para circuito de señalización - 4 A BS para circuito de señalización
- Tensión nominal soportada a impulsos [Uimp]: 6 kV
- Sensibilidad al fallo de fase: Corriente de disparo 130 % Ir en dos fases, la última a 0
- Tipo de mando: botón rojo: parada, botón azul: rearme
- Compensación de temperatura: -20...60 °C
- Estanqueidad climática: Conforme a IACS E10
- Grado de protección IP20 según IEC 60529
- Temperatura ambiente de funcionamiento: -20...60 °C sin reducción de potencia según IEC 60947-4-1
- Temperatura de almacenamiento: -60/+70 °C
- Resistencia al fuego: V1 según UL 94
Tensión nominal de aislamiento [Ui]
- Circuito de potencia: 600 V según CSA
- Circuito de potencia: 600 V según UL
- Circuito de potencia: 690 V según IEC 60947-4-1
Soporte de montaje:
- Placa, con accesorios específicos
- Carril, con accesorios específicos
- Debajo del contactor
Corriente admisible
- 1,5A a 240 V AC-15 por circuito de señalización
- 0,1A a 250 V CC-13 por circuito de señalización
Conexiones - terminales
- Circuito de mando: bornes de tornillo 2 cables 1...2,5 mm² flexibles sin terminación de cable
- Circuito de mando: bornes de tornillo 2 cables 1...2,5 mm² flexibles con terminación de cable
- Circuito de control: bornes de tornillo 2 cables 1...2,5 mm² rígidos
- Circuito de potencia: bornes de tornillo 1 hilo 1,5...10 mm² flexible sin terminación de cable
- Circuito de potencia: bornes de tornillo 1 hilo 1...6 mm² flexible con terminación de cable
- Circuito de potencia: bornes roscados 1 hilo 1,5...10 mm² rígido
Par de apriete:
- Circuito de control: 1,7 Nm - en terminales de tornillo
- Circuito de potencia: 2,5 Nm - en terminales de tornillo
Robustez mecánica:
- Vibración: 6 Gn según IEC 60068-2-6
- Choque: 15 Gn durante 11 ms según IEC 60068-2-7
Rigidez dieléctrica
- 1,89 kV a "50 Hz" según IEC 60947-1
Dimensiones y peso:
- Altura 66 mm
- Anchura 45 mm
- Profundidad 70 mm
- Peso 0,124 kg
No hay reseñas
Ficha técnica
- Tipo de: Relé de protección
