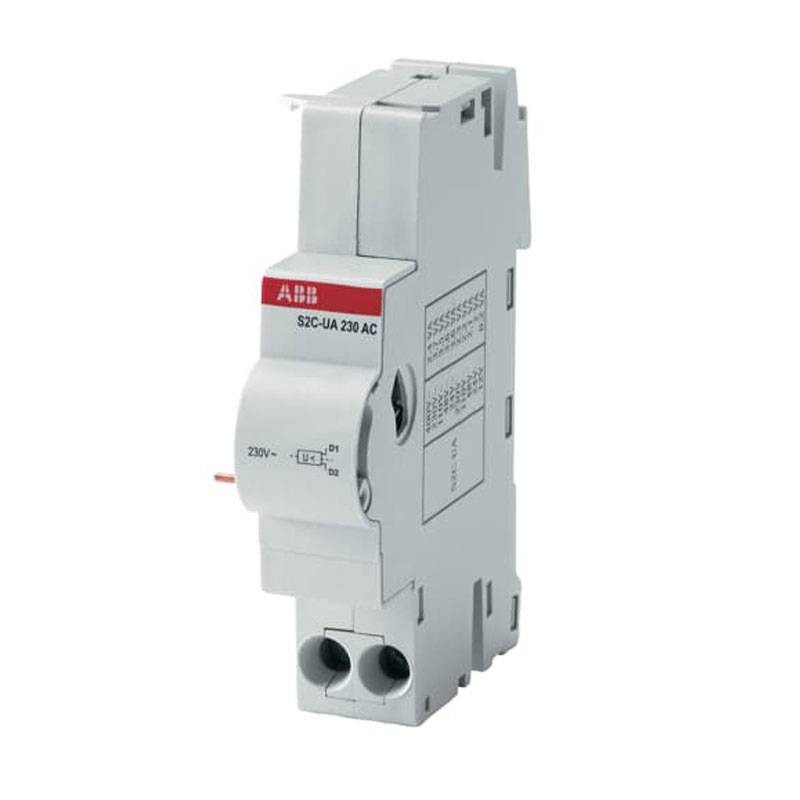

Las bobinas de tensión mínima protegen a los consumidores en caso de fallo de la red eléctrica o de caída de la tensión entre el 70% y el 35% de su valor nominal. Tras el disparo, el disyuntor acoplado puede restablecerse cuando la tensión supera el 85% de su valor nominal.

La bobina de tensión mínima puede ser controlada por un botón de parada de emergencia para desenergizar el sistema de forma segura. Se monta en el lado izquierdo del disyuntor S800.

Loscontactos auxiliares son dispositivos de conmutación secundarios que funcionan junto con los equipos de conmutación primarios, como los disyuntores, los relés y los contactores. Estos contactos están conectados físicamente al mecanismo de conmutación principal y se activan simultáneamente.

¿Para qué se utilizan? Los contactos auxiliares se utilizan para diversas funciones, por ejemplo, autorretención, habilitación/deshabilitación, señalización, enclavamiento.

Este tipo de bobina permite crear un circuito de emergencia de seguridad positiva, abriendo el circuito en caso de que se produzca un fallo de alimentación, ya sea por la pulsación de un botón o por una avería en el circuito de emergencia. Este sistema combina la seguridad de la bobina de mínima tensión con la continuidad de servicio de la bobina portadora de corriente (en caso de fallo o apagón, los contactos NA se vuelven a cerrar cuando se restablece la corriente sin necesidad de que intervenga el operario).

Puede utilizarse con los disyuntores de la serie SN201 a través del módulo de interfaz SN201-IH.

Características:

• Serie Abb
• Tensión nominal de funcionamiento 230V
• Frecuencia 50/60 Hz
• Pérdida de potencia 3,7 vatios
• Número de contactos c/o: 0
• Número de contactos NC: 0
• Número de contactos NO: 0
• Número de seccionadores: 1
• Ancho: 18 mm
• Altura: 85 mm
• Profundidad: 74 mm
• Peso: 90 gramos
