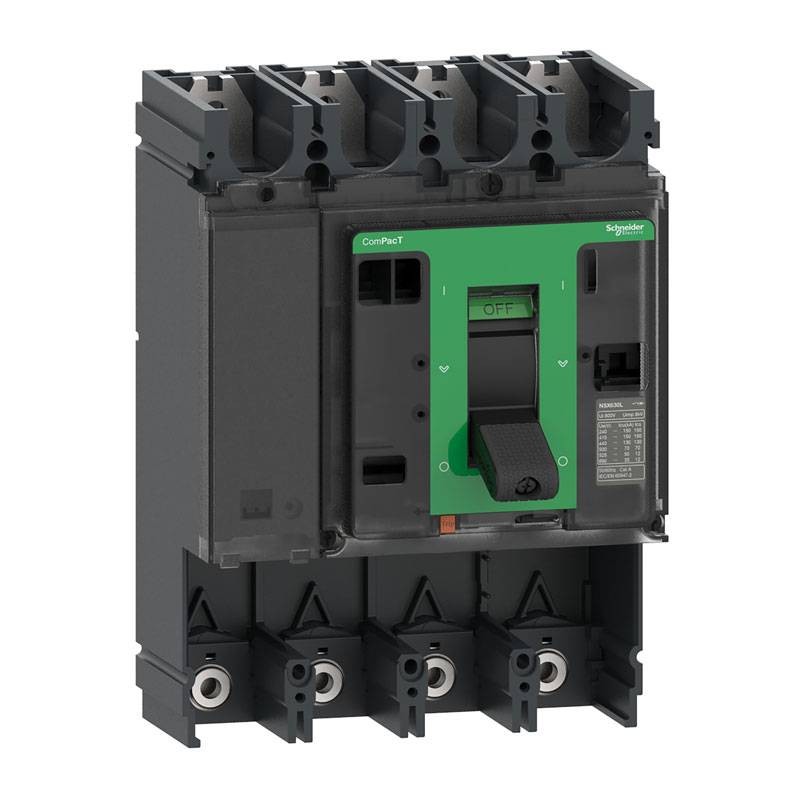

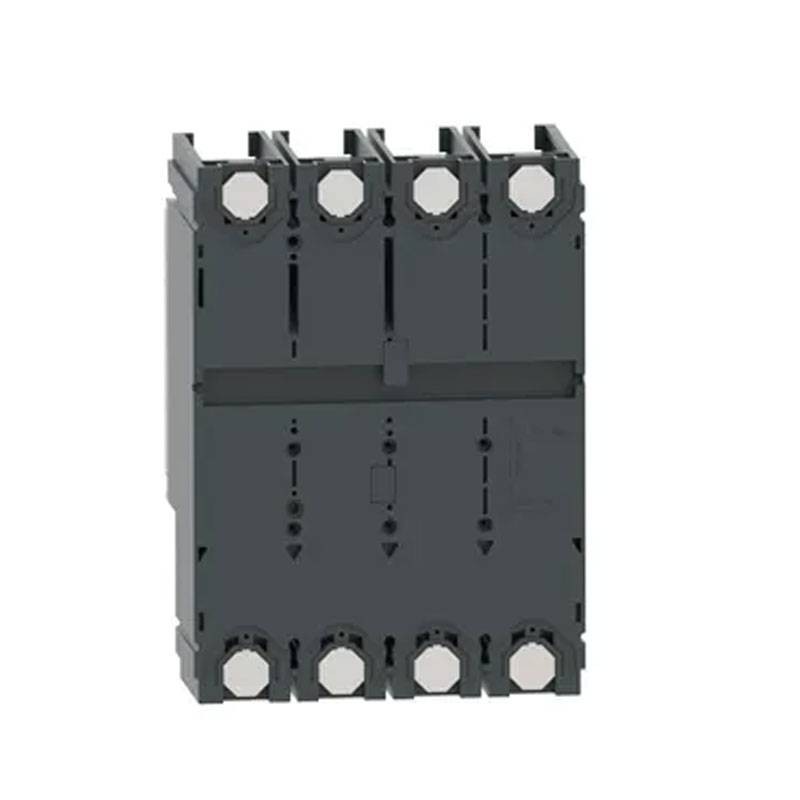

Disyuntor Schneider sin disparo ComPacT NSX400F 36kA 400A 4P C40F4
Schneider conmuta sin liberar ComPacT con las siguientes características:
- Tipo de producto o componente: Marco básico
- Aplicación del dispositivo: distribución
- Número de postes: 4
- Nivel de rendimiento: F 36 kA 415V AC
- Corriente nominal: 400A
- Tensión nominal de funcionamiento: 69V AC 50/60 Hz según IEC 60947-2
- Tipo de red: Corriente alterna
- Tensión nominal de aislamiento: 800V AC 50/60 Hz según IEC 60947-2
- Tensión nominal soportada por impulso: 8 kV según la norma IEC 60947-2
- Grado de protección IP40 según IEC 60529
- Grado de protección IK07 según la norma IEC 62262
Disyuntor Schneider sin disparo ComPacT NSX400F 36kA 400A 4P C40F4
IVA incluido
A menudo comprados juntos
ElComPacT NSX está diseñado para optimizar el espacio y la capacidad de los interruptores para todas las aplicaciones estándar y específicas. Este marco básico se suministra sin disyuntor, y es compatible con cualquier tipo de disyuntor que se pida por separado. El poder de corte es de 36kA a 415VAC 50/60Hz. La tensión de funcionamiento es de 690VAC 50/60Hz (limitada a 440VAC 50/60Hz si hay protección diferencial). Puede equiparse con diversas funciones y accesorios opcionales. Las dimensiones son 185 mm x 255 mm x 110 mm. Cumple con las normas internacionales (IEC 60947), CCC, EAC y especificaciones marítimas. ComPacT NSX400F forma parte de la arquitectura EcoStruxure Power de Schneider Electric.
Ventajas:
- El inconfundible estilo verde de Schneider Electric para toda la gama ComPacT
- Reducción estimada del 40% en el tiempo de cableado para los constructores de paneles Experimente una instalación más fácil gracias al nuevo diseño ergonómico de la placa frontal
- Asegúrese de que todos los auxiliares están en el lugar correcto y compruebe que tiene la clasificación de la bobina correcta
- Nueva palanca ergonómica para facilitar el accionamiento manual del interruptor
Características técnicas:
- Idoneidad del aislamiento: Sí, según la norma EN/IEC 60947-2
- Categoría de utilización: A
- Durabilidad mecánica: 15000 ciclos según IEC 60947-2
- Soporte de montaje: Placa trasera
- Conexión de la elevación: Frente
- Conexión negativa: frontal
- Paso de conexión: 45 mm
- Dimensiones: altura 255 mm - anchura 185 mm - profundidad 110 mm
- Tipo de control: On/Off
- Modo de montaje: Fijo
- Temperatura del aire ambiente para el funcionamiento: -25/+70 grados
- Temperatura del aire ambiente para el almacenamiento: -50/+85 grados
Poder de corte de cortocircuito máximo nominal
- 85 kA a 240 V AC 50/60 Hz según UL 508
- 25 kA Icu a 500 V AC 50/60 Hz según IEC 60947-2
- 36 kA Icu a 380/415 V AC 50/60 Hz según IEC 60947-2
- 10 kA Icu a 660/690 V AC 50/60 Hz según IEC 60947-2
- 40 kA Icu a 220/240 V AC 50/60 Hz según IEC 60947-2
- 35 kA a 480 V AC 50/60 Hz según UL 508
- 20 kA a 600 V CA 50/60 Hz conforme a la norma UL 508
- 20 kA Icu a 525 V AC 50/60 Hz según IEC 60947-2
- 30 kA Icu a 440 V AC 50/60 Hz según IEC 60947-2
Capacidad nominal de corte en cortocircuito
- 36 kA a 380/415 V AC 50/60 Hz según IEC 60947-2
- 10 kA a 660/690 V AC 50/60 Hz según IEC 60947-2
- 40 kA a 220/240 V AC 50/60 Hz según IEC 60947-2
- 10 kA @ 525 V AC 50/60 Hz según IEC 60947-2
- 25 kA @ 500 V AC 50/60 Hz según IEC 60947-2
- 30 kA a 440 V AC 50/60 Hz según IEC 60947-2
Durabilidad eléctrica
- 12000 ciclos 440 V AC 50/60 Hz In/2 según IEC 60947-2
- 3000 ciclos 690 V AC 50/60 Hz Conforme a la norma IEC 60947-2
- 6000 ciclos 440 V AC 50/60 Hz Conforme a la norma IEC 60947-2
- 6000 ciclos 690 V AC 50/60 Hz In/2 Conforme a la norma IEC 60947-2
Ficha técnica
- Tipo de:
- Interruptores
- Polos:
- 4P
- El poder:
- 36KA
- Amperios:
- 400A
