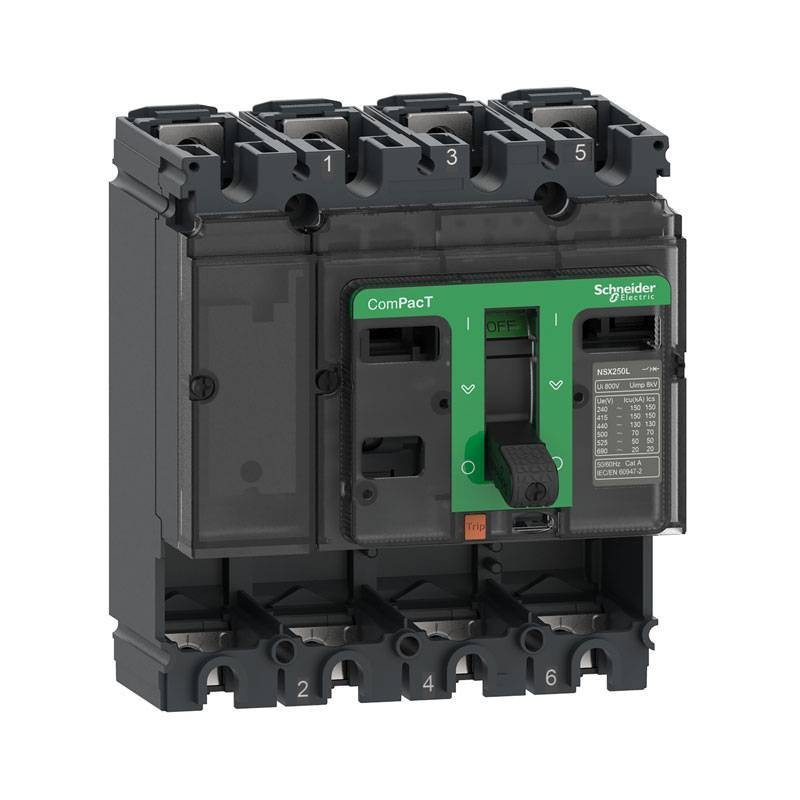

ComPacT NSX está diseñado para optimizar el espacio y la capacidad de interrupción para todas las aplicaciones estándar y específicas.

Ventajas:

• Este marco básico se suministra sin disyuntor, y es compatible con cualquier tipo de disyuntor que se pida por separado
• La capacidad de interrupción Icu es de 25kA a 415VAC 50/60Hz
• La tensión de funcionamiento es de 690VAC 50/60Hz (limitada a 440VAC 50/60Hz si hay protección diferencial)
• Puede equiparse con una variedad de características y accesorios opcionales
• Las dimensiones son 140 mm x 161 mm x 86 mm
• Cumple las normas internacionales (IEC 60947), CCC, EAC y las especificaciones marítimas
• ComPacT NSX250B forma parte de la arquitectura Schneider Electric EcoStruxure Power



Otras características técnicas:

• Posición neutra: izquierda
• Soporte de montaje: Placa trasera
• Fijaciones superiores: Parte delantera
• Conexiones de fondo: lado frontal
• Paso de conexión: 35 mm
• Dimensiones: altura 161 mm - anchura 140 mm - profundidad 86 mm
• Vida mecánica: 20000 ciclos según la norma IEC 60947-2
• Tipo de control: Palanca
• Modo de montaje: Fijo




Capacidad de rotura nominal

• 15 kA Icu según IEC 60947-2 a 500 V "AC" "50/60 Hz".
• 20 kA Icu según IEC 60947-2 a 440 V "AC" "50/60 Hz".
• 25 kA Icu según IEC 60947-2 a 380/415 V "AC" "50/60 Hz" 40 kA Icu según IEC 60947-2 a 380/415 V "AC" "50/60 Hz
• 40 kA IEC 60947-2 Icu nominal a 220/240 V "AC" "50/60 Hz" Capacidad nominal de interrupción del servicio



Capacidad nominal de interrupción del servicio

• 20 kA a 440 V "AC" "50/60 Hz" según IEC 60947-2
• 25 kA a 380/415 V "AC" "50/60 Hz" según IEC 60947-2
• 40 kA @ 220/240 V "AC" "50/60 Hz" según IEC 60947-2
• 15 kA a 500 V "AC" "50/60 Hz" según IEC 60947-2



Vida eléctrica

• 10000 ciclos 440 V "AC" "50/60 Hz" De acuerdo con la IEC 60947-2
• 10000 ciclos 690 V "AC" "50/60 Hz" In/2 según IEC 60947-2
• 20000 ciclos 440 V "AC" "50/60 Hz" In/2 según IEC 60947-2
• 5000 ciclos 690 V "AC" "50/60 Hz" Según IEC 60947-2
