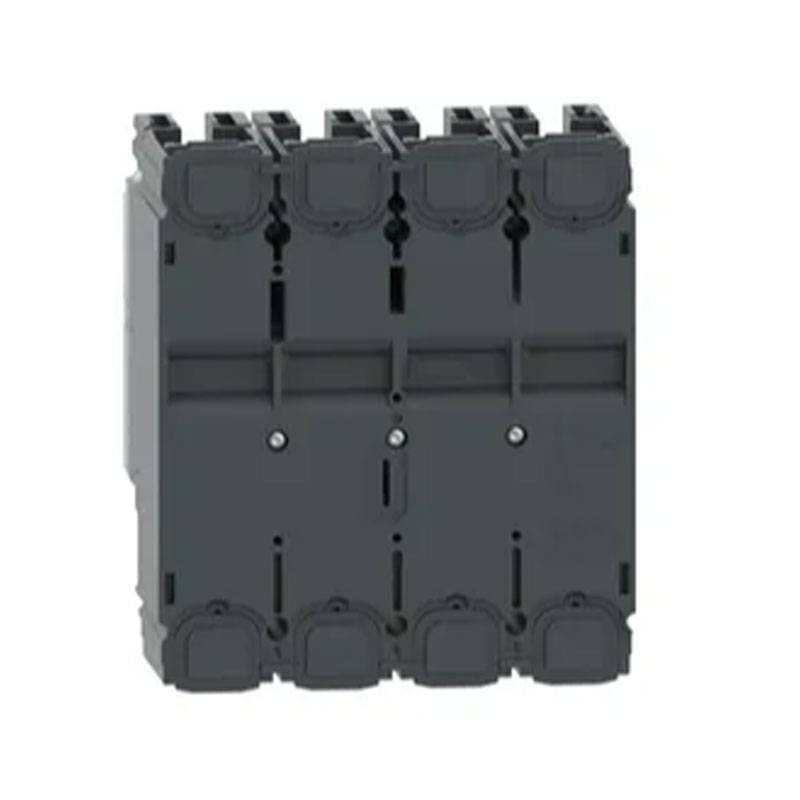

Interruptor no seccionador Schneider ComPacT NSX160F 36kA 4P 160A C16F4
SNR C16F4
3606481999818
Schneider basic frame switch ComPacT NSX160F sin liberación con las siguientes características:
- Nivel de rendimiento F 36 kA 415 V 'AC'.
- Número de postes: 4
- Corriente nominal: 160A
- Tensión nominal de funcionamiento: 690V AC 50/60 Hz según IEC 60947-2
- Tensión nominal de aislamiento: 800V AC 50/60 Hz según IEC 60947-2
- Tensión nominal soportada por impulso: 8 kV según la norma IEC 60947-2
- Grado de contaminación: 3 según IEC 60664-1: Grado de protección IP: IP40 según IEC 60529
- Grado de protección IK: IK07 según IEC 62262
- Temperatura del aire ambiente para el funcionamiento: -25/+70 grados
- Temperatura del aire ambiente para el almacenamiento: -50/+85 grados
![](https://www.elettronew.com/50190-large_default/interruptor-no-seccionador-schneider-compact-nsx160f-36ka-4p-160a-c16f4.jpg)
Interruptor no seccionador Schneider ComPacT NSX160F 36kA 4P 160A C16F4
486,99 €
486,99 €
IVA incluido
IVA incluido
![paypal](/../img/logo-paypal-4x.png)
Artículos disponibles: 7
A menudo comprados juntos
El inconfundible estilo verde de Schneider Electric para toda la gama ComPacT:
- Reducción estimada del 40% en el tiempo de cableado para los constructores de paneles
- Experimente una instalación más fácil gracias al nuevo diseño ergonómico de la placa frontal
- Asegúrese de que todos los auxiliares están en el lugar correcto y compruebe que tiene la clasificación de la bobina correcta
- Nueva palanca ergonómica para facilitar el manejo manual del interruptor
Máximo poder de corte en cortocircuito
- 10 kA a 600 V AC 50/60 Hz según UL 508 - 85 kA a 240 V AC 50/60 Hz según UL 508
- 22 kA Icu a 525 V AC 50/60 Hz según IEC 60947-2
- 35 kA Icu a 440 V AC 50/60 Hz según IEC 60947-2
- 36 kA 380/415 V AC 50/60 Hz según IEC 60947-2
- 8 kA 660/690 V AC 50/60 Hz según IEC 60947-2
- 85 kA Icu a 220/240 V AC 50/60 Hz según IEC 60947-2
- 35 kA a 480 V AC 50/60 Hz según UL 508
- 30 kA Icu a 500 V AC 50/60 Hz según IEC 60947-2
Capacidad nominal de corte en cortocircuito
- 35 kA a 440 V AC 50/60 Hz según IEC 60947-2
- 36 kA a 380/415 V AC 50/60 Hz según IEC 60947-2
- 85 kA a 220/240 V AC 50/60 Hz según IEC 60947-2
- 22 kA a 525 V AC 50/60 Hz según IEC 60947-2
- 30 kA a 500 V AC 50/60 Hz según IEC 60947-2
- 8 kA a 660/690 V AC 50/60 Hz según IEC 60947-2
Durabilidad eléctrica
- 40000 ciclos 440 V AC 50/60 Hz In/2 según IEC 60947-2
- 15000 ciclos 690 V AC 50/60 Hz In/2 según IEC 60947-2
- 20000 ciclos 440 V AC 50/60 Hz Según IEC 60947-2
- 7500 ciclos 690 V AC 50/60 Hz Conforme a la norma IEC 60947-2
Otras características técnicas:
- Nivel de rendimiento: F 36 kA 415 V AC
- Modo de montaje: Fijo
- Soporte de montaje Placa trasera
- Conexión del elevador: Frontal
- Conexión negativa: frontal
- Paso de conexión: 35 mm
- Durabilidad mecánica: 40000 ciclos según IEC 60947-2
- Dimensiones: altura 161 mm - anchura 140 mm - profundidad 86 mm
Ficha técnica
- Tipo de:
- Interruptores
- Polos:
- 4P
- El poder:
- 36KA
