Cuadro mural Schneider PRISMASET XS puerta transparente 48M LVSXM224
SNR LVSXM224
3303432378035
Armario/caja modular mural Schneider PRISMASET XS con las siguientes características:
- Número de módulos de 18 mm por fila: 24
- Número de filas horizontales: 2
- Número total de módulos de 18 mm: 48
- Paso de 9 mm: 96
- Clase de aislamiento eléctrico: Clase II
- Anchura: 550 mm total
- Altura: 450 mm total
- Profundidad: 168 mm total
- Profundidad interior: 155 mm
- Grado de protección IP: IP40 con puerta cerrada
- Grado de protección IK: IK09 con la puerta cerrada
- Categoría de sobretensión: II
- Temperatura ambiente del aire para el funcionamiento: -25/+60 °C
Cuadro mural Schneider PRISMASET XS puerta transparente 48M LVSXM224
399,19 €
399,19 €
IVA incluido
IVA incluido
Artículos disponibles: 1
También se puede pagar sin intereses en 3 cuotas de:
133,06€

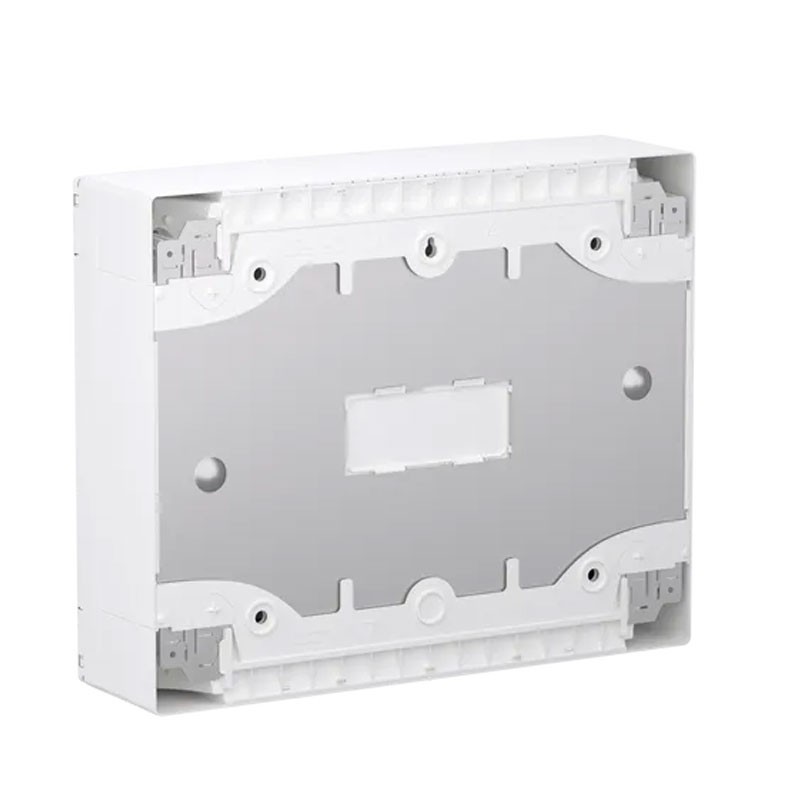

Esta caja PrismaSeT XS es una caja de distribución de montaje en superficie. Esta caja de metal y plástico consta de 2 filas de 24 módulos de 18 mm. Se adapta a todo tipo de cajas modulares. Esta caja está diseñada para su instalación en interiores. El grado de protección IP con la puerta cerrada es IP40. Se suministra con una puerta transparente incolora. El color de la carcasa y la placa de cubierta es blanco (RAL 9003). Este armario listo para usar está destinado tanto al sector residencial como al terciario. Está diseñado para electricistas y ofrece ergonomía y flexibilidad de instalación. Los cables pueden pasarse por la parte superior o inferior del armario mediante placas pasacables desmontables. Permite la entrada por cable, conducto o canaleta. Está equipado con 1 placa trasera y 2 carriles DIN. Las barras colectoras son desmontables y facilitan el cableado y el mantenimiento. Se suministra con 1 regleta de tierra. Esta regleta dispone de 24 salidas (3x25mm²+21x4mm²). También puede alojar un distribuidor vertical Acti9 VDIS, compuesto por 24 módulos. Se suministra con 1 placa de características, 1 protector de etiquetas, 1 regleta ciega y algunos accesorios para la fijación de los cables. La clase de aislamiento eléctrico es Clase II. La tensión nominal de aislamiento Ui es de 400 V. La categoría de sobretensión es II. La corriente nominal In es de hasta 125 A. Cumple las normas IEC 60670-1 y 24, IEC 61439-1 y 3. Las dimensiones totales son (A) 550 mm x (A) 450 mm x (P) 168 mm. El peso del producto es de 10,270 kg. La caja y la tapa son de tecnoplástico. La parte trasera y la puerta son de metal. La resistencia del plástico a las llamas y al calor anormal es de 650°C para la caja y la placa de cubierta. El grado de protección IK es con la puerta cerrada. La temperatura de funcionamiento está comprendida entre -25°C y 60°C.
Equipo suministrado:
- 2 etiquetas de identificación
- 2 protectores de etiquetas
- 1 regleta de bornes
- 1 regleta de placa ciega
- 1 puerta
- 2 carril DIN
- 2 herrajes para montaje de cables
- 1 placa posterior
Otras características técnicas:
- Tipo de placa frontal: Modular
- Tipo de puerta: Transparente
- Tipo de carril: DIN simétrico
- Descripción de la placa de montaje: Sin placa de montaje
- Piezas desmontables: Carril DIN
- Potencia disipada 67 W
- Corriente nominal: 125 A
- Tensión nominal de aislamiento [Ui]: 400 V
- Entrada de cables: Cables o tubos - Placas de corte - Guía - Placas extraíbles
- Número de regletas: 1 tierra con 24,0 salidas
- Salida de los bornes de distribución: 3 x 25 mm² + 21 x 4 mm² para puesta a tierra
- Salidas del bloque de distribución: 6 x 25 mm² + 32 x 4 mm² para tierra
- Conexiones - terminales: Conexión atornillada (puesta a tierra) , 3,0 6...25 mm² - Conexión Push-in (puesta a tierra) , 21,0 1,5...4 mm² (flexible) - Conexión Push-in (puesta a tierra) , 21,0 6 mm² (rígida o cableada)
- Descripción de las opciones de cierre: Opción de cierre con llave
- Material de la carcasa: Parte trasera: metal - Carcasa: tecnoplástico - Parte delantera: tecnoplástico - Puerta: cristal
- Peso neto: 10,270 kg
- Color: Cerramiento: blanco (RAL 9003) - Frente: blanco (RAL 9003) - Puerta: incolora
- Segmento de mercado: Residencial - Edificios pequeños
- Resistencia al fuego: Envolvente: 650 °C según IEC 60695-2-11 - Placa frontal: 650 °C según IEC 60695-2-11
- Normas: IEC 60670-1 - IEC 60670-24 - IEC 61439-1 - IEC 61439-3
- Etiquetas de calidad: IMQ
