El kit de solución para la protección del cuadro Abb lado inversor AC 3kW tiene las siguientes ventajas:

• Cuadro Mistral serie H: Diseñado específicamente para instalaciones fotovoltaicas (resistente a los rayos UV) y para instalación en exteriores IP65 750° GWT
• Interruptor tipo DS202CR: Magnetotérmico diferencial compacto en 2 módulos con diferencial tipo A de 300mA, adecuado para la protección del inversor lado AC
• Descargador OVC CA: Tipo T2+T3 - 20 kA - Tecnología innovadora Quicksave.

Especificaciones de los componentes del Kit:

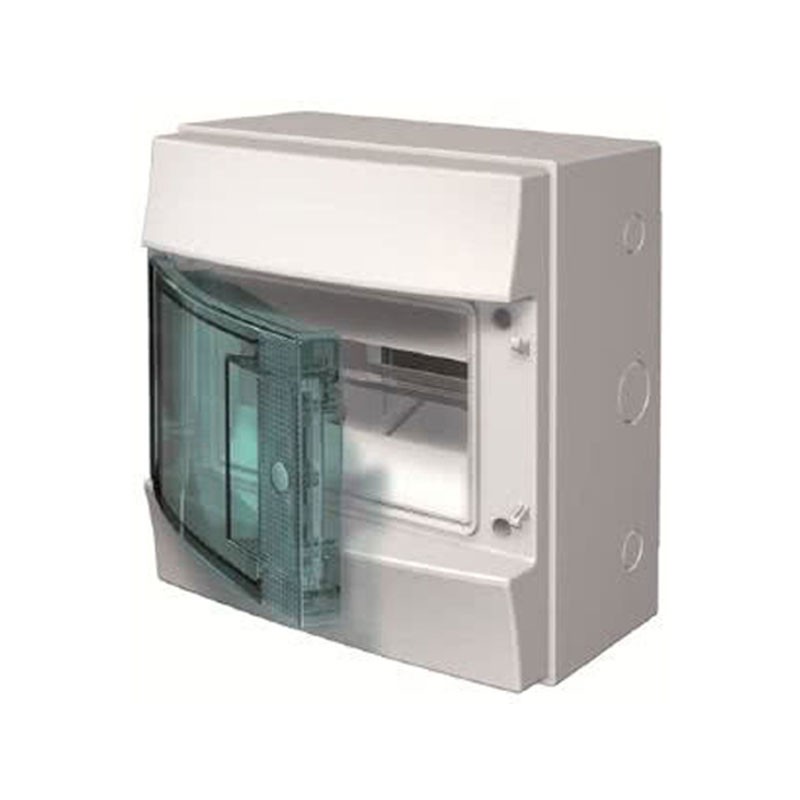

Centralita mural Abb serie Mistral con las siguientes características:



• Número de módulos: 8
• Número de filas: 1
• Tipo de montaje: Montaje en superficie (yeso)
• Material de la caja: Plástico
• Grado de protección: IP65
• Color: Gris
• Anchura del producto: 232 mm
• Altura del producto: 155 mm
• Profundidad del producto: 250 mm
• Peso neto del producto: 1,1 kg

Interruptor automático de corriente residual DS202CR C32 A300 Abb con protección contra sobreintensidad con las siguientes características:



• Corriente nominal: 32 A
• Corriente residual asignada: 300 mA
• Capacidad asignada de cortocircuito: 6 kA
• Número de polos: 2
• Tipo de tensión de entrada: AC
• Característica de disparo: C
• Grado de protección: IP20
• Número de módulos: 2

Dispositivo 2P en dos módulos para la protección de los circuitos monofásicos de los usuarios finales contra sobrecargas y corrientes de cortocircuito. Protección contra los efectos de las corrientes de falla de tierra alternadas sinusoidales y pulsadores directos. Protección contra contactos indirectos y protección adicional contra contactos directos.

Dispositivo 2P en dos módulos para la protección de los circuitos monofásicos de los usuarios finales contra sobrecargas y corrientes de cortocircuito. Protección contra los efectos de las corrientes de falla de tierra alternadas sinusoidales y pulsadores directos. Protección contra contactos indirectos y protección adicional contra contactos directos.



Curva C, umbral de disparo de 5 a 10 veces In, para aplicación de circuitos óhmico-inductivos con corrientes de irrupción medias. Y muy utilizado en instalaciones domésticas.



Un interruptor magnetotérmico es un dispositivo de seguridad que puede interrumpir automáticamente (es decir, sin intervención externa) el flujo de corriente eléctrica en un circuito eléctrico en caso de sobreintensidad.



Características:

• Corriente nominal: 32 A
• Corriente residual nominal: 300 mA
• Capacidad nominal de cortocircuito: 6 kA
• Número de polos: 2
• Tipo de tensión de entrada: AC
• Característica de disparo: C
• Grado de protección: IP20
• Número de módulos: 2
• Tensión nominal de funcionamiento: 230 V
• Tensión nominal de aislamiento: 440 V
• Tensión nominal soportada a los impulsos: 4 kV
• Capacidad nominal de cortocircuito extremo: 10 kA
• Corriente de pico máxima: 0,25 kA
• Frecuencia nominal: 50 Hz
• Pérdida de potencia: 7,60 W
• Clase de limitación de energía: 3
• Categoría de sobretensión: III
• Par de apriete: 4 Nm
• Dimensión del cable: 35 mm².
• Longitud de pelado del cable: 11 mm
• Temperatura ambiente: Funcionamiento -25/+55 grados
• Grado de contaminación: 3
• Anchura: 36 mm
• Altura: 86 mm
• Profundidad: 72 mm

Descargador de tensión Abb OVR T2-T3 1N 20-275P QS con las siguientes características:



• Capacidad de cortocircuito: 20 kA
• Capacidad asignada de cortocircuito en servicio (Ics): 100kA
• Tensión asignada: 230/400V
• Número de polos: 1P+N
• Grado de protección: IP20
• Pérdida de potencia: 17 mW
• Número de módulos: 2



Los descargadores de tipo 2 son adecuados para su instalación en el origen de la planta, en cuadros intermedios y cerca de equipos terminales y protegen contra la fulminación indirecta.

Características:

• Capacidad de cortocircuito: 20 kA
• Capacidad nominal de cortocircuito en servicio (Ics): 100kA
• Tensión nominal: 230/400V
• Número de polos: 1P+N
• Grado de protección: IP20
• Pérdida de potencia: 17 mW
• Número de módulos: 2
• Adecuado para: Protección de instalaciones contra sobretensiones transitorias (rayos)
• Tensión nominal (Ur): 400 V AC
• Tensión nominal del sistema CA (Uo): 230 / 400 V
• Tensión nominal DC: 350 V
• Nivel de protección de tensión (Up): 1,4 kV
• Capacidad nominal de cortocircuito en servicio (Ics): 100 kA
• Resistencia al cortocircuito Icc: 100kA
• Pérdida de potencia: 17 mW
• Anchura: 35,6 mm
• Altura: 88 mm
• Profundidad: 58 mm

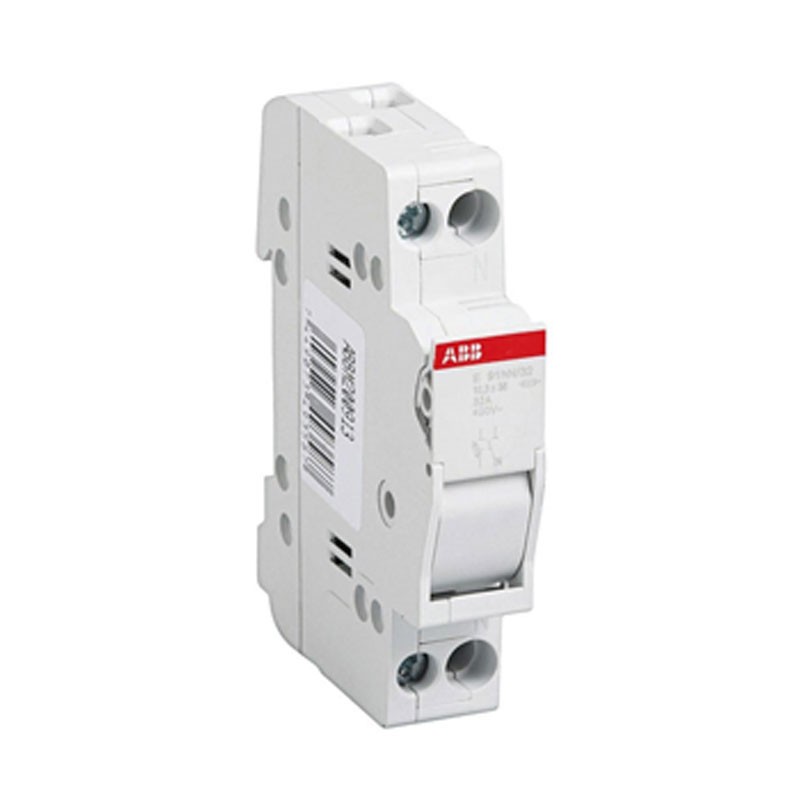

Portafusibles Abb, con las siguientes características

• 1 polo +N
• 1 módulo
• Corriente nominal 32A
• Frecuencia nominal 50/60 Hz
• Tensión nominal de servicio 690 Vac
• Tensión nominal 690V
• Rango de tensión 690 Vca
• Posición de los terminales de neutro a la derecha
• Pérdida de potencia en condiciones nominales de funcionamiento por polo 3W
• Grado de protección IP20
• Para fusible de tamaño 10x38 mm
• Montaje en carril DIN
• Anchura 0,018 mm
• Altura 0,085 mm
• Profundidad/Longitud 0,064 mm
• Peso 0,070 kg
