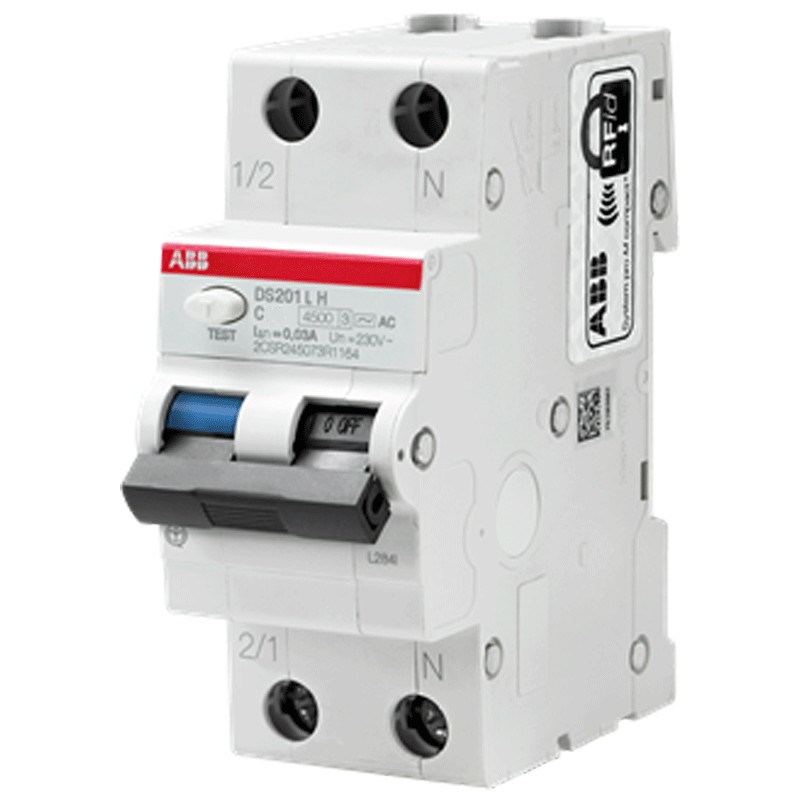

La serie Abb DS201 L H son interruptores diferenciales 1P+N con un poder de corte de 4,5 kA, adecuados para aplicaciones residenciales.
Con un tamaño de sólo dos módulos, estos disyuntores ofrecen una protección completa contra cortocircuitos, sobrecargas y fallos diferenciales.

El disyuntor termomagnético está situado junto al disyuntor diferencial e integra una protección magnética y otra térmica e interrumpe la corriente eléctrica en caso necesario.

El MCB es, por tanto, un sistema que combina las funciones del disyuntor con las características magnéticas y térmicas.

El interruptor diferencial termomagnético del sistema eléctrico integra tres protecciones diferentes:

• el magnético por los cortocircuitos que pueden poner en riesgo de incendio a todo un edificio;
• el térmico para sobrecargas en el suministro de energía eléctrica (por ejemplo, más de un electrodoméstico en funcionamiento);
• el diferencial que protege al sujeto de una fuga de corriente.



La curva C, umbral de intervención de 5 a 10 veces In, para la aplicación de circuitos óhmico-inductivos con corrientes de irrupción medias. Se utiliza mucho en las instalaciones domésticas.

El interruptor diferencial de tipo AC asegura el disparo para corrientes alternas sinusoidales aplicadas de forma repentina o lentamente creciente (CEI EN 61008-1).

Características:

• Serie Abb
• Tensión 230 Vac
• Corriente de entrada 25A
• Capacidad de interrupción Icn 4,5kA
• Curva de intervención C
• Corriente diferencial Idn 30mA
• Tipo de diferencial de CA
• 2 módulos
• 1P+N
• Ancho 35 mm
• Altura 85 mm
• Profundidad 69 mm
• Peso neto 182 gr
• Frecuencia nominal 50Hz
• Grado de protección según la norma EN 60529 carcasa IP4X terminales IP2X
• Tipo de terminal superior/inferior Terminal de jaula cilíndrica bidireccional
• Tamaño de la abrazadera para el cable superior/inferior mm2 25/25
• Par de apriete superior/inferior Nm 2
• Montaje en carril DIN según EN 60715 (35 mm) mediante clip
• Posición de montaje cualquiera
• Alimentación por arriba y por abajo
