El disyuntor termomagnético se encuentra junto al disyuntor y combina la protección magnética y térmica y, en caso necesario, interrumpe la corriente eléctrica.

El disyuntor termomagnético es, por tanto, un sistema que combina las funciones del disyuntor con características magnéticas y térmicas.

El interruptor diferencial termomagnético del sistema eléctrico integra tres protecciones diferentes:

• el magnético por los cortocircuitos que pueden poner en riesgo de incendio a todo un edificio;
• el térmico para sobrecargas en el suministro de energía eléctrica (por ejemplo, más de un electrodoméstico en funcionamiento);
• el diferencial que protege al sujeto de una fuga de corriente.

La curva C, umbral de disparo de 5 a 10 veces In, para la aplicación de circuitos óhmico-inductivos con corrientes de irrupción medias. Se utiliza mucho en las instalaciones domésticas.

El disparo del interruptor diferencial tipo A está asegurado para corrientes alternas sinusoidales diferenciales y para corrientes unidireccionales diferenciales pulsantes aplicadas de forma repentina o lentamente creciente (CEI EN 61008-1).

Características:

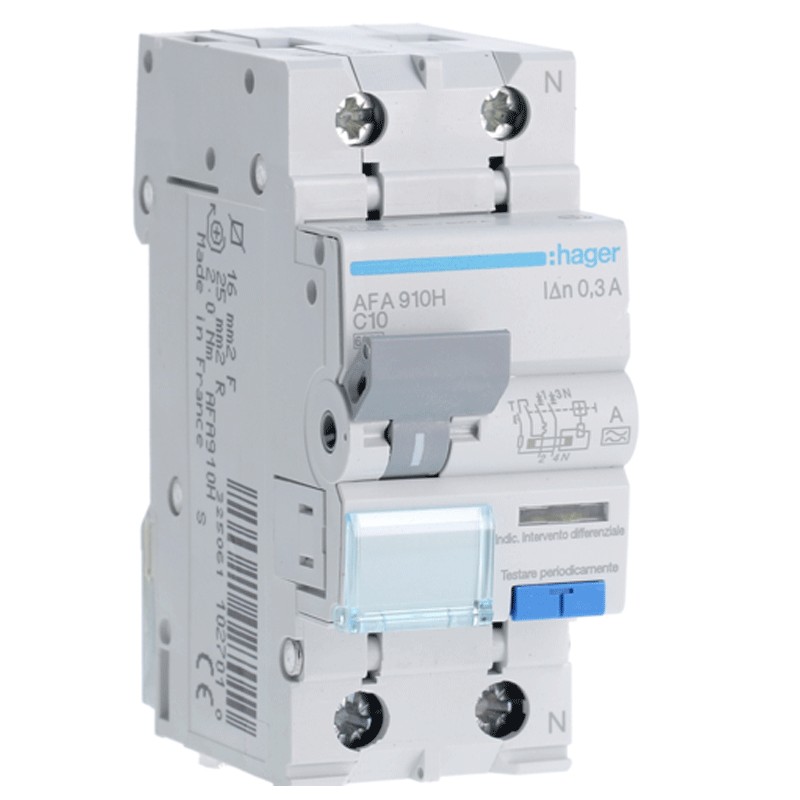

• Serie Hager
• Tensión Tensión nominal de funcionamiento AC 240 Vac
• Corriente de entrada 10A
• Capacidad de interrupción Icn 6kA
• Curva de intervención C
• Corriente diferencial nominal 300 mA
• Tensión nominal de aislamiento 500 V
• Tensión máxima de funcionamiento 240 V
• Corriente nominal de resistencia a fallos 4000V
• 2 módulos
• 1P+N
• Frecuencia nominal 50 Hz
• Tipo de protección diferencial A
• Profundidad 68 mm
• Altura 83 mm
• Ancho 35 mm
• Tipo de conexión por tornillo
• Par de apriete 2,1 Nm
• Grado de protección IP20
• Método de montaje en carril DIN

• Diseño tropicalizado para todos los climas
• Temperatura de funcionamiento -25...40 °C
