El disyuntor termomagnético se encuentra junto al disyuntor y combina la protección magnética y térmica y, en caso necesario, interrumpe la corriente eléctrica.

El disyuntor termomagnético es, por tanto, un sistema que combina las funciones del disyuntor con características magnéticas y térmicas.

El interruptor diferencial termomagnético del sistema eléctrico integra tres protecciones diferentes:

• el magnético por los cortocircuitos que pueden poner en riesgo de incendio a todo un edificio;
• el térmico para sobrecargas en el suministro de energía eléctrica (por ejemplo, más de un electrodoméstico en funcionamiento);
• el diferencial que protege al sujeto de una fuga de corriente.



La curva C, umbral de disparo de 5 a 10 veces In, para la aplicación de circuitos óhmico-inductivos con corrientes de irrupción medias. Se utiliza mucho en las instalaciones domésticas.

El tipo de interruptor diferencial de CA el disparo está garantizado para corrientes alternas sinusoidales aplicadas de forma repentina o lentamente creciente (CEI EN 61008-1).

Características:

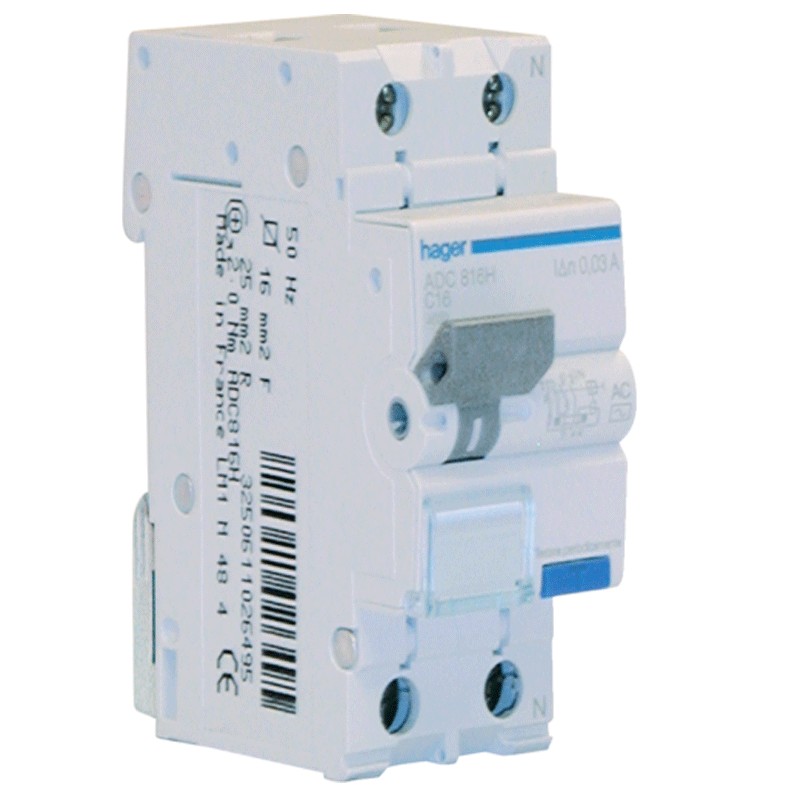

• Serie Hager
• Tensión nominal de funcionamiento AC 240 Vac
• Corriente de entrada 16A
• Capacidad de interrupción Icn 4,5kA
• Curva de intervención C
• Corriente diferencial nominal 30 mA
• Tensión nominal de aislamiento 500 V
• Tensión máxima de funcionamiento 240 V
• Corriente nominal de resistencia a fallos 4000 V
• 2 módulos
• 1P+N
• Frecuencia nominal 50 Hz
• Tipo de protección AC diferencial
• Profundidad 68 mm
• Altura 83 mm
• Ancho 35 mm
• Tipo de conexión por tornillo
• Par de apriete 2,1 Nm
• Clase de protección IP20
• Diseño tropicalizado para todos los climas
• Temperatura de funcionamiento -25...40 °C
