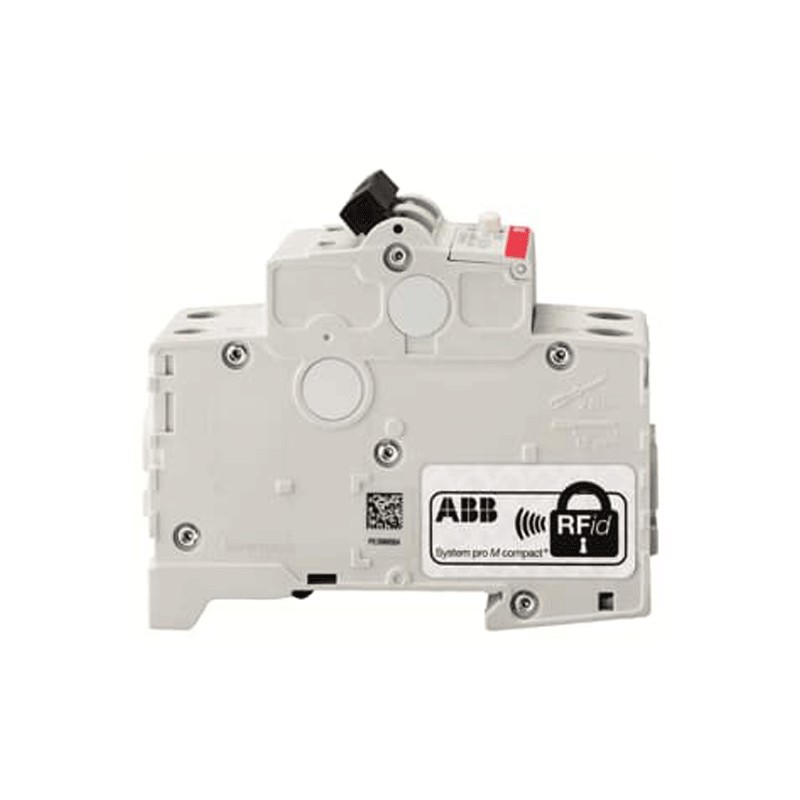

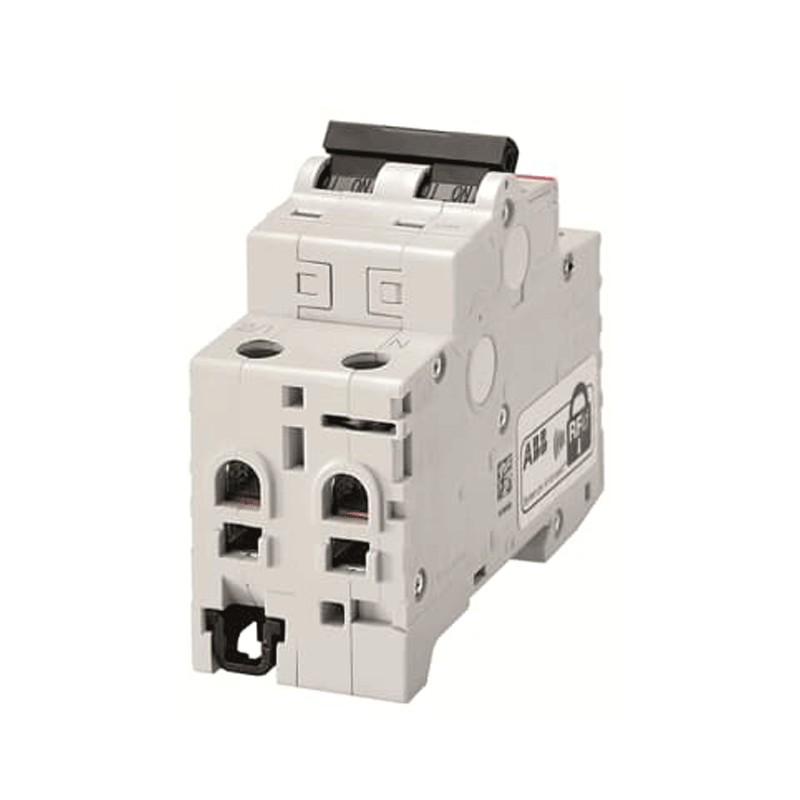

El disyuntor termomagnético está situado junto al disyuntor diferencial e integra una protección magnética con una térmica e interrumpe la corriente eléctrica en caso necesario.

El disyuntortermomagnético es, por tanto, un sistema que combina las funciones del disyuntor con características magnéticas y térmicas.

El disyuntor termomagnético de la instalación eléctrica integra tres protecciones diferentes

• el magnético por los cortocircuitos que pueden poner en riesgo de incendio a todo un edificio;
• el térmico para sobrecargas en el suministro eléctrico (por ejemplo, más de un aparato en funcionamiento);
• el interruptor diferencial que protege al sujeto de una fuga de corriente.



La curva C, umbral de disparo de 5 a 10 veces In, para circuitos óhmico-inductivos con corrientes de irrupción medias. Y muy utilizado en instalaciones domésticas.

El disyuntor diferencial tipo A, asegura el disparo para corrientes diferenciales sinusoidales alternas y para corrientes unidireccionales pulsantes aplicadas repentina o lentamente (IEC EN 61008-1).

Características:

• Tensión nominal 230 V
• Tensión nominal de funcionamiento: 230 / 240 V AC
• Tensión nominal de aislamiento 500 V
• Tensión soportada por impulso 4 kV
• Tensión de prueba dieléctrica: 2 kV
• Tensión nominal soportada en el primario: 4 kV
• Tipo de tensión de entrada: AC
• Capacidad nominal de cortocircuito 6 kA
• Frecuencia 50/60 Hz
• Indicación de la posición del contacto: Rojo ON / Verde OFF
• Clase de limitación de energía: 3
• Número de postes: 2
• Número de polos protegidos: 1
• Característica de funcionamiento: Instantáneo
• Categoría de sobretensión: III
• Posición de los terminales neutros: Derecha
• Par de apriete: 2,8 N-m
• Temperatura ambiente: -25...55 °C
• Temperatura ambiente: En funcionamiento -25...55 °C
• Dimensiones: Anchura del producto: 0,035 m - Altura del producto: 0,085 m - Profundidad del producto: 0,069 m
• Peso neto del producto: 0,200 kg
