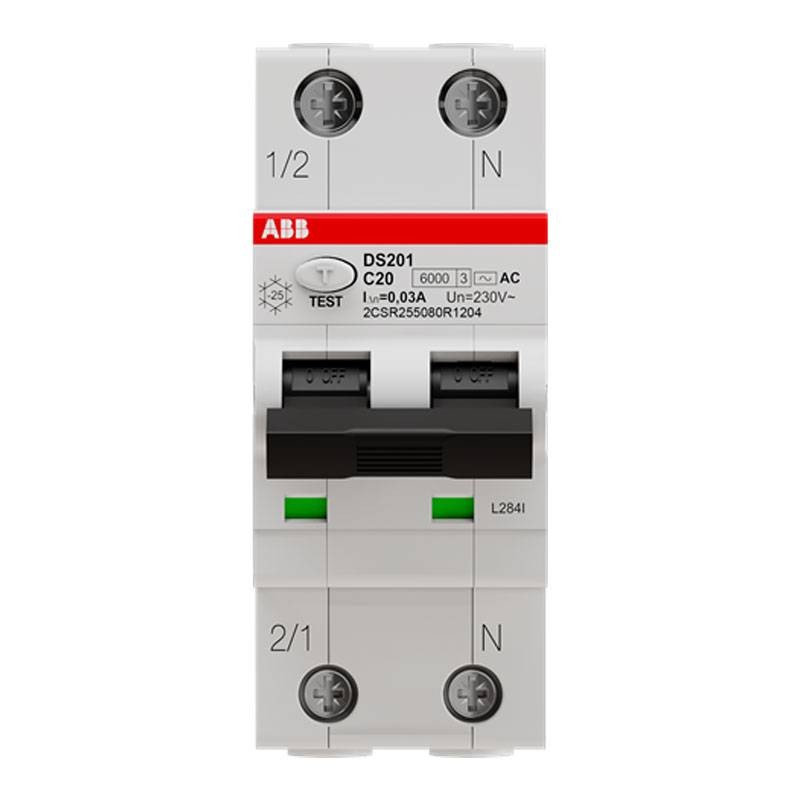

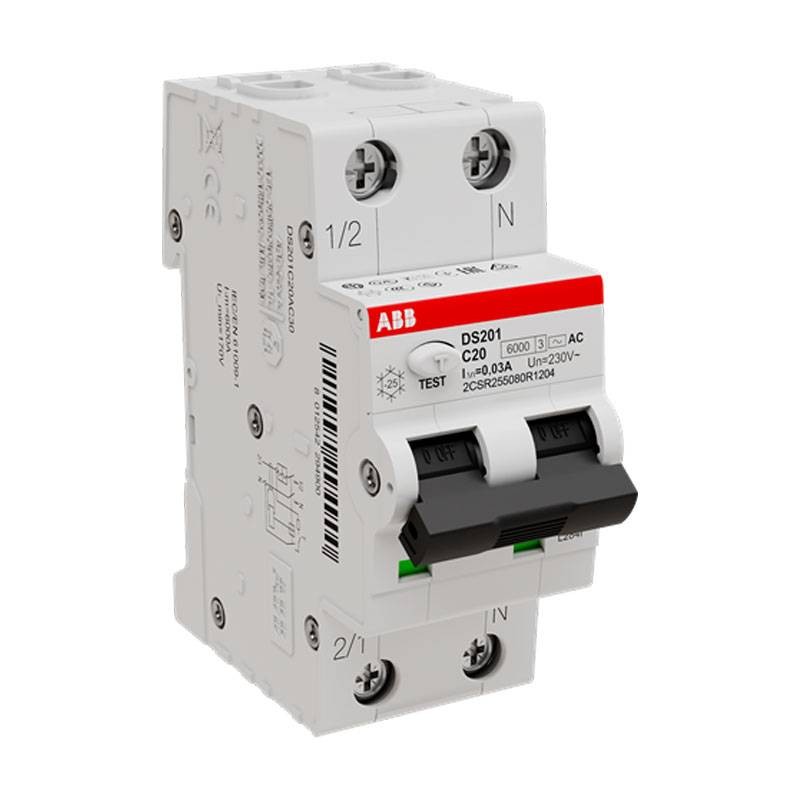

El disyuntortermomagnético es, por tanto, un sistema que combina las funciones del disyuntor con características magnéticas y térmicas.

El disyuntor termomagnético del sistema eléctrico integra tres protecciones diferentes

• el magnético por los cortocircuitos que pueden poner en riesgo a todo un edificio con peligro de incendio
• el térmico para las sobrecargas en el suministro de energía eléctrica (por ejemplo, más de un aparato en funcionamiento)
• el interruptor diferencial, que protege al sujeto de una fuga de corriente.




el interruptor diferencial de tipo CA el disparo está garantizado para corrientes alternas de onda sinusoidal aplicadas de forma repentina o lentamente creciente.

Características:

• Tensión nominal de aislamiento (Ui): 500 V
• Tensión de prueba dieléctrica: 2 kV
• Tensión nominal soportada en el primario: 4 kV
• Tipo de tensión de entrada: corriente alterna
• Capacidad nominal de cortocircuito extremo (Icu): 10kA
• Capacidad nominal de cortocircuito en servicio (Ics): 7,5 kA
• Frecuencia (f): 50/60 Hz
• Frecuencia nominal (f): 50/60 hz
• Pérdida de potencia: 3,6 W
• Conexión de la tensión de alimentación: arbitraria
• Indicación de la posición del contacto: Rojo ON / Verde OFF
• Clase de limitación de energía: 3
• Categoría de sobretensión: III
• Par de apriete: 2,8 Nm
• Tipo de terminal de tornillo: terminal de elevación de cilindros bidireccional a prueba de fallos
• Longitud de pelado del cable: 12 mm
• Temperatura ambiente: -25...55 °C
• Temperatura ambiente: En funcionamiento -25...55 °C
• Temperatura de referencia del aire ambiente: 30 °C
• Grado de protección: IP20
• Grado de contaminación: 2
• Anchura del producto: 35 mm
• Altura del producto: 85 mm
• Profundidad del producto: 69 mm
• Profundidad de montaje: 69 mm
• Peso: 200 gramos
