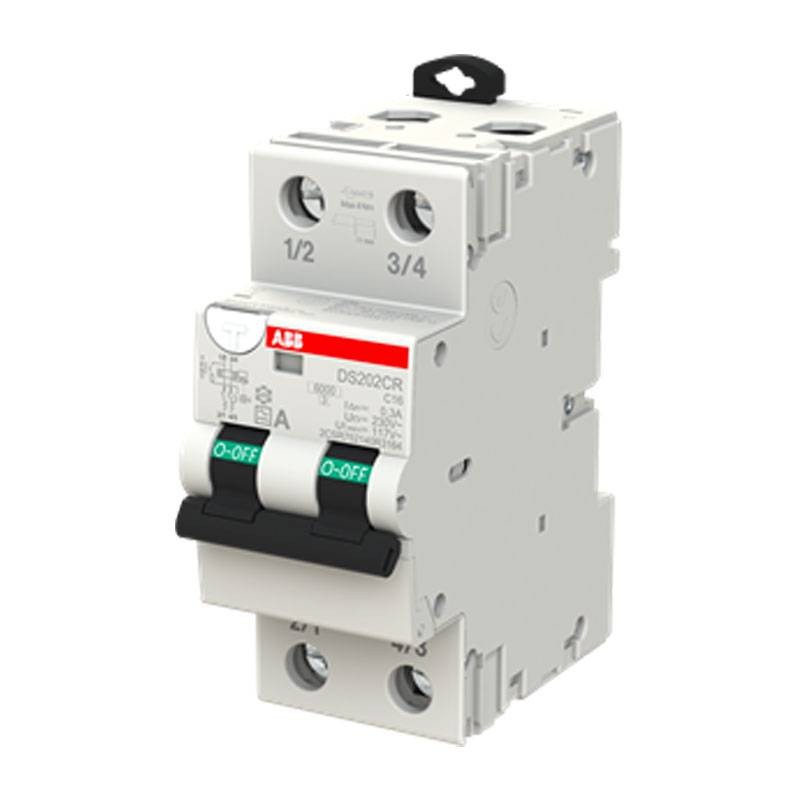

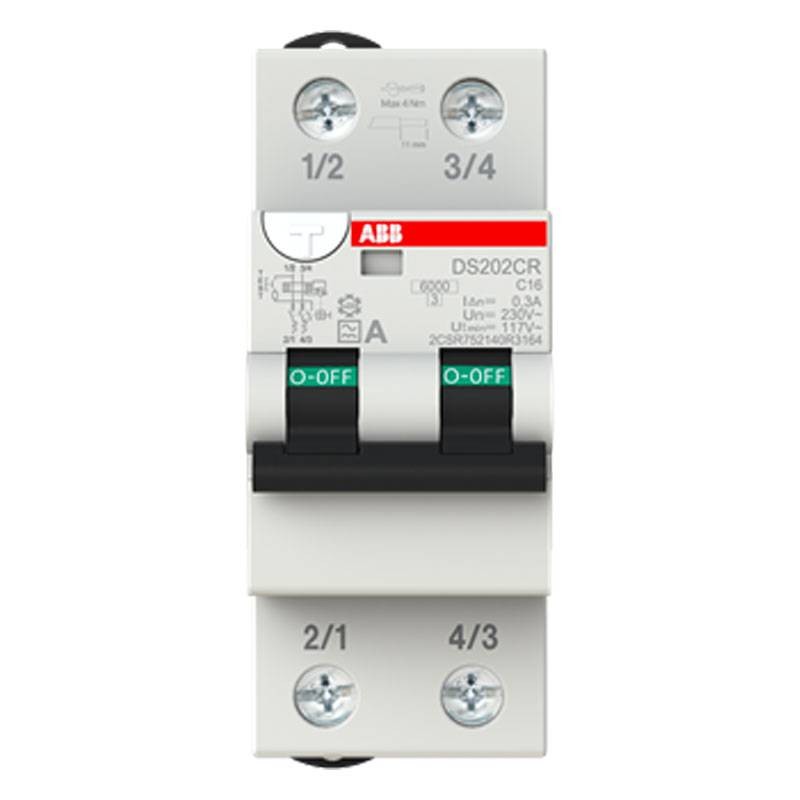

Dispositivo 2P en dos módulos para la protección de circuitos monofásicos de usuario final contra sobrecargas y corrientes de cortocircuito. Protección contra los efectos de las corrientes continuas alternas sinusoidales y pulsantes de defecto a tierra. Protección contra los contactos indirectos y protección adicional contra los contactos directos.



Curva C, umbral de disparo de 5 a 10 veces In, para aplicación de circuitos óhmico-inductivos con corrientes de irrupción medias. Y muy utilizado en instalaciones domésticas.



Un Interruptor magnetotérmico es un dispositivo de seguridad capaz de interrumpir automáticamente (es decir, sin intervención externa) el flujo de corriente eléctrica en un circuito eléctrico en caso de sobreintensidad.



Características:

• Corriente nominal: 16A
• Corriente residual nominal: 300 mA
• Capacidad nominal de cortocircuito: 6 kA
• Número de polos: 2
• Tipo de tensión de entrada: AC
• Característica de disparo: C
• Grado de protección: IP20
• Número de módulos: 2
• Tensión nominal de funcionamiento: 230 V
• Tensión nominal de aislamiento: 440 V
• Tensión nominal soportada a los impulsos: 4 kV
• Capacidad nominal de cortocircuito extremo: 10 kA
• Corriente de pico máxima: 0,25 kA
• Frecuencia nominal: 50 Hz
• Pérdida de potencia: 4,20 W
• Clase de limitación de energía: 3
• Categoría de sobretensión: III
• Par de apriete: 4 Nm
• Dimensión del cable: 35 mm².
• Longitud de pelado del cable: 11 mm
• Temperatura ambiente: Funcionamiento -25/+55 grados
• Grado de contaminación: 3
• Anchura: 36 mm
• Altura: 86 mm
• Profundidad: 72 mm
