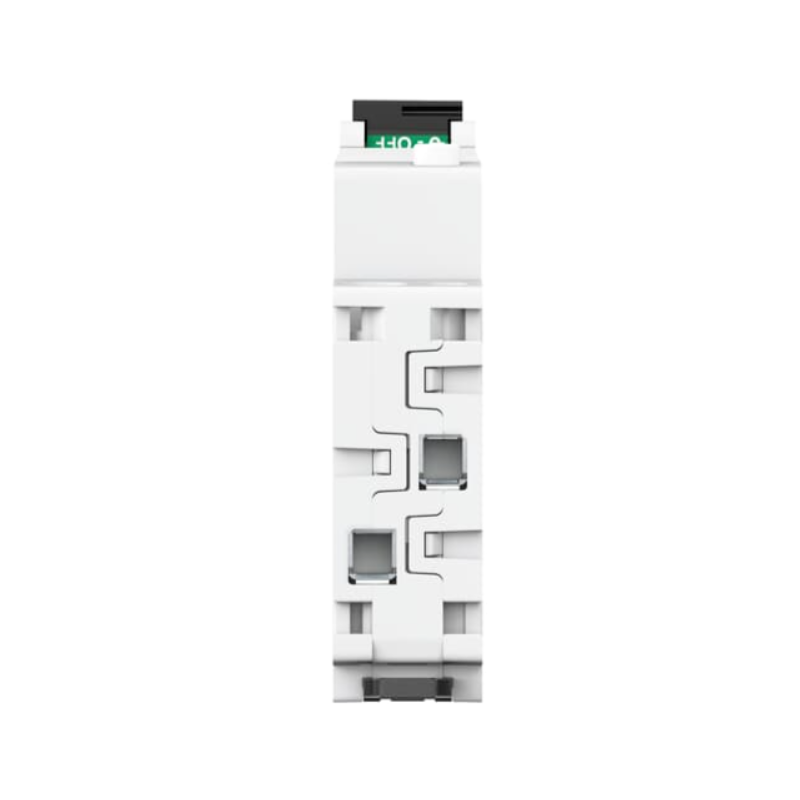

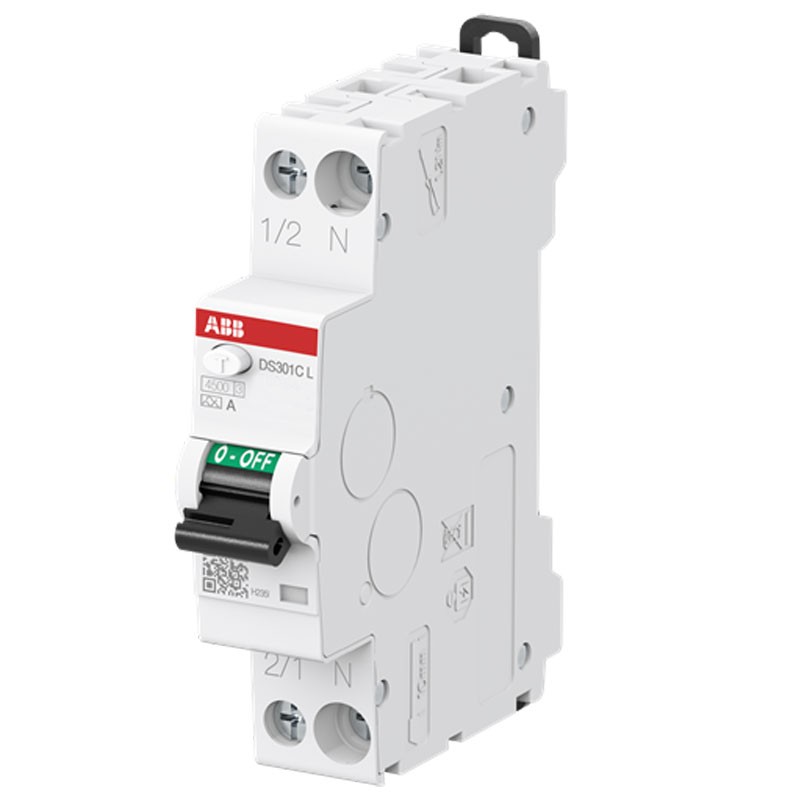

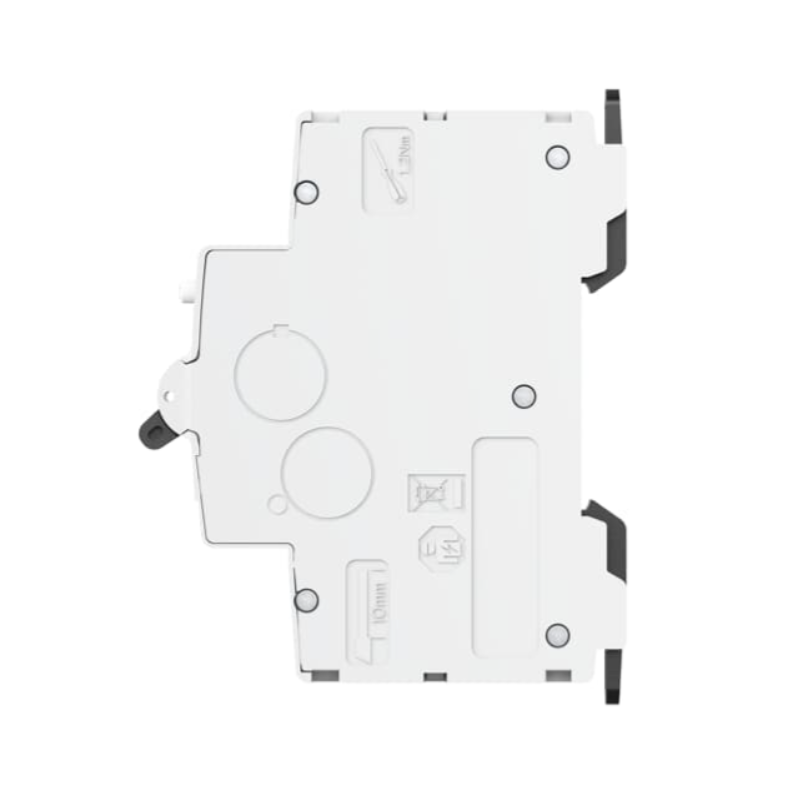

DS301 C L es la gama de interruptores diferenciales estilizados en 1 solo módulo. Gracias a las dimensiones compactas del disyuntor, es posible ahorrar espacio en el interior del cuadro al alojar más circuitos y garantizar así una mejor selectividad de la instalación. Alternativamente, es posible reducir el tamaño del cuadro de distribución residencial (en comparación con el uso del mismo número de interruptores diferenciales en dos módulos).



El interruptor magnetotérmico está situado junto al interruptor automático e integra una protección magnética con una térmica e interrumpe la corriente eléctrica en caso necesario. El disyuntor termomagnético es, por tanto, un sistema que combina las funciones del disyuntor con características magnéticas y térmicas.



El disyuntor termomagnético de la instalación eléctrica integra tres protecciones diferentes

• la magnética para cortocircuitos que pueden poner en peligro de incendio a todo un edificio
• la térmica, para sobrecargas en el suministro de energía eléctrica (por ejemplo, más de un electrodoméstico en funcionamiento)
• el interruptor diferencial, que protege al sujeto de una fuga de corriente.




La curva C, umbral de disparo de 5 a 10 veces In, para circuitos óhmico-inductivos con corrientes de irrupción medias. Y ampliamente utilizado en instalaciones domésticas.



El interruptor diferencial tipo A está asegurado para corrientes alternas sinusoidales diferenciales y corrientes diferenciales unidireccionales pulsantes aplicadas repentina o lentamente crecientes (IEC EN 61008-1).



Características:

• Serie Abb
• Tensión 230 Vca
• Curva de disparo C
• Frecuencia nominal 50 Hz
• Grado de protección según EN 60529 caja IP4X terminales IP2X
• Caja Grupo de aislamiento I - II, RAL 7035
• Palanca de mando Grupo de aislamiento II, negra precintable en posición ON-OFF
• Indicadores de posición de los contactos CPI (verde/rojo)
• Indicador de disparo diferencial (azul)
• Temperatura ambiente (con media diaria de +35 °C) -25/+55 grados
• Temperatura de almacenamiento: -40/+70 grados
