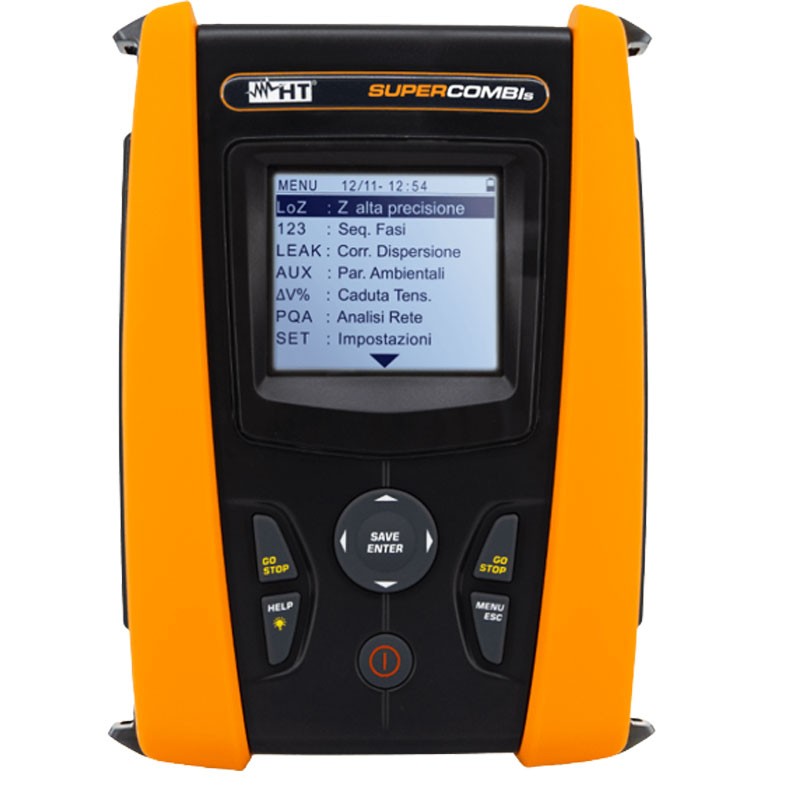

SUPERCOMBI verifica las instalaciones eléctricas en conformidad con la norma CEI 64-8 y, por lo tanto, mide la Resistencia Global de Tierra, las pruebas en los RCD de tipo A, AC y F hasta una corriente nominal de 1A, y de tipo B/B+ hasta 300mA, el Aislamiento hasta 1000V, la Continuidad y las corrientes de cortocircuito, para medir y guardar los parámetros ambientales (iluminancia, temperatura), la corriente de fuga y las magnitudes eléctricas potencia activa, armónicos, factor de potencia en instalaciones monofásicas y, por último, pero no menos importante, la posibilidad de comprobar el sentido cíclico de las fases. La medición del aislamiento también incluye la verificación de la relación de absorción dieléctrica D.A.R. y del índice de polarización P.I.



Además, SUPERCOMBI es capaz de realizar una secuencia guiada de pruebas en una estación EVSE, gracias al adaptador opcional EV-TEST100, y de conectarse a la HT Analysis App a través de la conexión WiFi integrada.



La gran memoria interna permite guardar las mediciones para transferirlas posteriormente a un PC mediante conexión serie. El instrumento dispone de una innovadora función AUTO: eligiendo esta función y ajustando únicamente el valor de la corriente diferencial, el SUPERCOMBI conectado a una toma de corriente, realiza en secuencia la prueba global de resistencia de tierra, la prueba RCD, la prueba de aislamiento. Al final de la prueba todos los resultados con indicación de conformidad o no conformidad con los requisitos reglamentarios con simple símbolo OK o NO OK.





Ventajas:

• Todas las comprobaciones de seguridad eléctrica exigidas por las normas CEI 64-8
• Secuencia de prueba automática en la estación EVSE (con el adaptador EV-TEST100, accesorio opcional)
• Bucle/impedancia de Línea, Fase-Fase, Fase-Neutro, Fase-PE (también alta resolución con accesorio opcional IMP57)
• Resistencia global de tierra
• Medida de parámetros eléctricos en instalaciones monofásicas (V,A, W, VAR, VA, PF)
• Pruebas diferenciales tipo A, AC y F hasta 1A, tipo B/B+ hasta 300mA, tipo DD y CCID
• Medición de la resistencia de aislamiento hasta 1000V, con verificación de la relación de absorción dieléctrica D.A.R. y del índice de polarización P.I.
• Medida de continuidad de conductores de protección con 200mA
• Verificación de protecciones termomagnéticas y fusibles
• Verificación del sentido cíclico de fase (SEQ) y de las corrientes de fuga
• Medida de parámetros ambientales mediante sondas externas (HT52/05 y HT53/05)




Características técnicas:

• Dimensiones (ancho x largo x alto): 225 x 165 x 75 mm
• Peso (pilas incluidas): 1,2 kg
• Protección mecánica: IP40
• Capacidad de memoria: 999 posiciones de memoria, 3 niveles de marcador
• Puerto de comunicación para conexión a PC: óptico/USB
• Características de la pantalla: COG LCD gráfica en blanco y negro, 320x240px
• Temperatura de referencia: 23°C ± 5°C
• Temperatura de funcionamiento: 0° ÷ 40°C
• Humedad relativa admisible: <80%RH
• Temperatura de almacenamiento: -10°C ÷ 60°C
• Humedad de almacenamiento: <80%RH Altitud máxima de uso: 2000m



Alimentación:

• Pilas: 6x1,5V alcalinas AA tipo IEC LR06 o 6 x1,2V recargables NiMH tipo AA
• Autonomía: > 500 pruebas por función
• Apagado automático: tras 5 minutos sin uso (puede desactivarse)




Normas de referencia

• Sicurezza: IEC/EN61010-1,IEC/EN61010-2-030,IEC/EN61010-2-033
• IEC/EN61010-2-034, IEC/EN61557-1
• EMC : IEC/EN61326-1
• Documentación técnica: IEC/EN61187
• Accesorios de seguridad: IEC/EN61010-031
• Aislamiento: doble aislamiento
• Grado de contaminación: 2
• Categoría de sobretensión: CAT IV 300 V a tierra, máx. 415 V entre entradas
• RPE: IEC/EN61557-4, BS7671 17ª ed., AS/NZS3000/3017
• MΩ: IEC/EN61557-2, BS7671 17ª ed., AS/NZS3000/3017
• RCD: IEC/EN61557-6 (sólo en sistemas fase-neutro-tierra)
• RCD-DD: IEC62955
• RCD CCID: UL2231-2
• LOOP P-P, P-N, P-PE: IEC/EN61557-3, BS7671 17ª ed., AS/NZS3000/3017
• Multifunción: IEC/EN61557-10, BS7671 17th ed., AS/NZS3000/3017
• Corriente de cortocircuito: EN60909-0
